8 8PQ9801-8AA63
2.4 Bereich Querverdrahtung 2.4 Cross-wiring area
Zugang zur Querverdrahtung bei Kabelanschluss unten
Schritte:
§ M6-Innen-Torx-Schrauben der senkrechten Verkleidungsteile A und B
lösen und die Verkleidungsteile entnehmen (Bild 4)
§ M6-Innen-Torx-Schrauben des waagerechten Verkleidungsteils C lösen
und das Verkleidungsteil entnehmen (Bild 5)
§ Der Wiedereinbau der Verkleidungsteile nach Beendigung der Arbeiten
an der Querverdrahtung erfolgt in umgekehrter Schrittfolge.
Access to the cross-wiring if cable connection bottom
Steps:
§ Undo M6 Torx socket-head screws from the covers A, B and remove
the covers (Fig. 4)
§ Undo M6 Torx socket-head screws from the cover C and remove the
cover (Fig. 5)
§ The covers are reinstalled in reverse sequence.
A
B

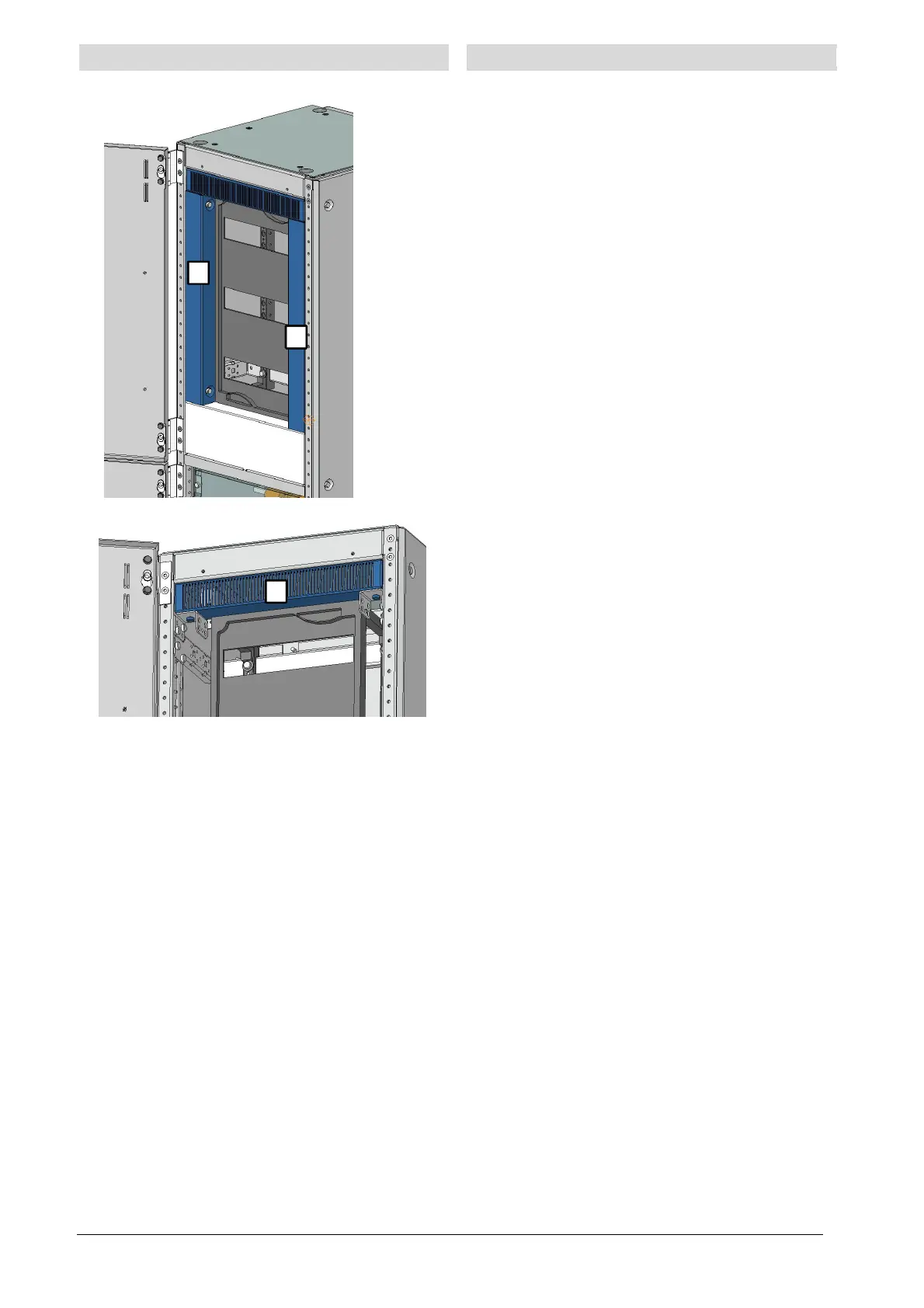

Bild 4 / Fig. 4
C
Bild 5 / Fig. 5
