Siemens ALPHA 3200 Eco

10 8PQ9801-8AA65
2.3 Bereich Querverdrahtung 2.3 Cross-wiring area
Zugang zur Querverdrahtung
Schritte:
§ oberste Feldabdeckung entfernen (Bild 10)
§ M6-Innen-Torx-Schrauben der senkrechten Verkleidungsteile A und
B lösen und die Verkleidungsteile entnehmen (Bild 11)
§ links und rechts M6-Innen-Torx-Schrauben des waagerechten
Verkleidungsteils C lösen und das Verkleidungsteil entnehmen (Bild
12)
§ Der Wiedereinbau der Verkleidungsteile nach Beendigung der
Arbeiten an der Querverdrahtung erfolgt in umgekehrter Schrittfolge.
Access to the cross-wiring
Steps:
§ remove the section cover at the top (Fig.10)
§ Undo M6 Torx socket-head screws from the covers A, B and
remove the covers (Fig. 11)
§ Left and right undo M6 Torx socket-head screws from the cover
C and remove the cover (Fig. 12)
§ The covers are reinstalled in reverse sequence.

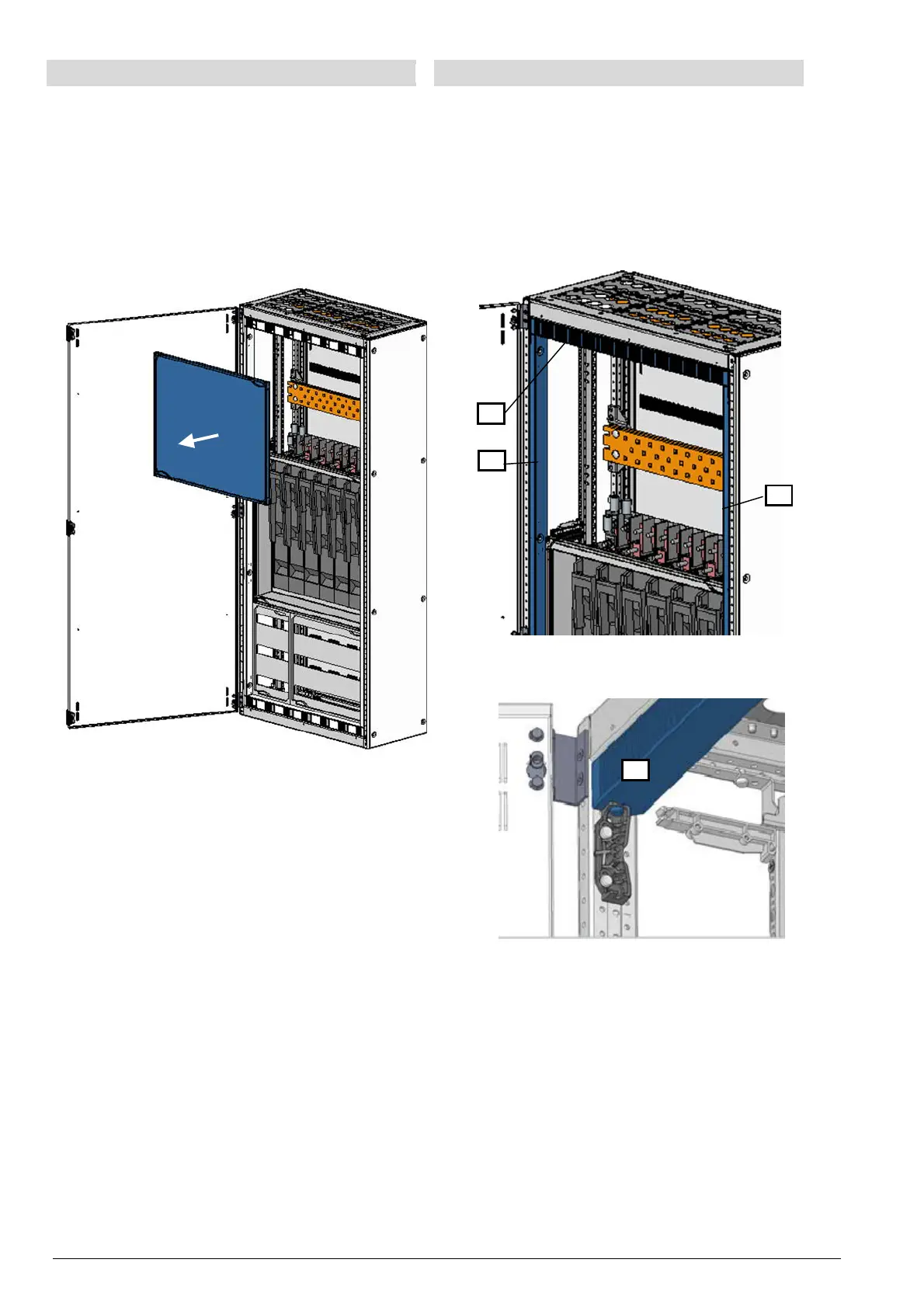

Bild 11 / Fig. 11
C
A
B
Bild 10 / Fig. 10
Bild 12 / Fig. 12
C
