ALPHA 3200 Eco Leistentechnik (Festeinbau)
Siemens, Januar 2020 8PQ9801-8AA76
5/4
Bemessungsströme kleinerer Sicherungseinsätze gleicher Baugröße anstelle der geprüften, ermitteln sich über die Multiplikation des
Nennstromes mit den Umrechnungsfaktoren. Ableitungsregel nach IEC 61439-1, Abs. 10.10.3.4 Funktionseinheiten
Zum Beispiel
Anstelle der geprüften NH1-Sicherung mit 250 A Nennstrom bei IP 31 soll ein Sicherungseinsatz mit 200 A eingesetzt werden.

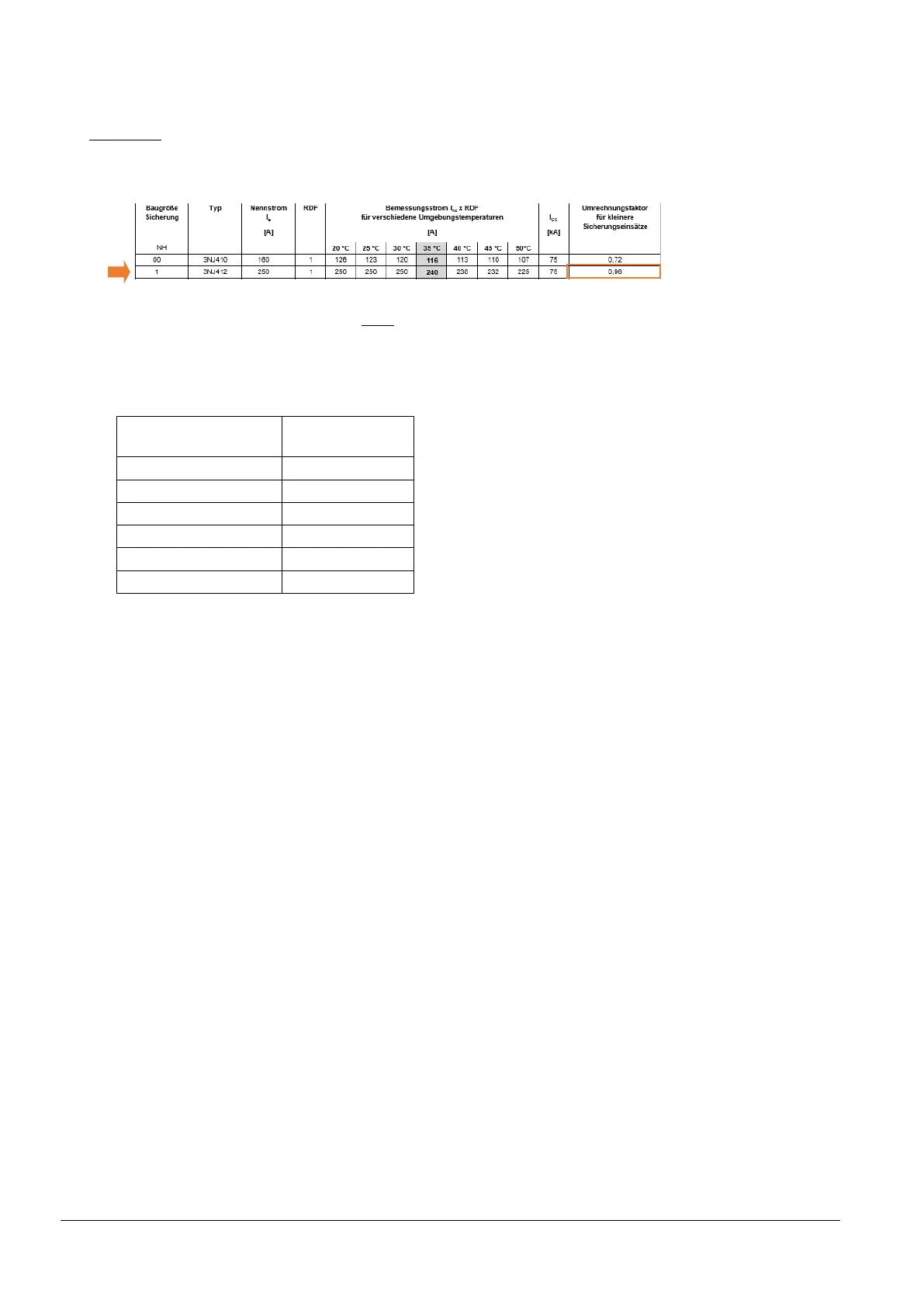

Dazu entnehmen Sie einfach den Umrechnungsfaktor wie folgt aus der Tabelle:
Und multi
plizierten diesen mit dem gewünschten Sicherungselement gleicher Baugröße und Bauart:
Bemessungsstrom NH1 (200 A) = 200 A * 0,96 = 192 A
Gleichz
eitigkeitsfaktoren
Folgende Belastungsfaktoren gelten, sofern keine anderslautende Vereinbarung zwischen dem Errichter der Schaltgerätekombination
und dem Betreiber der Anlagen vereinbart werden.
Belastungsfaktor
2 - 3 Stromkreise 0,9
4 - 5 Stromkreise 0,8
6 - 9 Stromkreise 0,7
Stellantrieb 0,2
Motoren ≤ 100 kW 0,8
Motoren > 100 kW 1
Nach IEC 61439-2, Tabelle 101
