ALPHA 3200 Eco Leistentechnik (Festeinbau)
Siemens, Januar 2020 8PQ9801-8AA76
5/10
Projektierungshinweise
Summenströme der Sammelschienensysteme dürfen die ermittelten Bemessungsströme nicht überschreiten. Diese berechnen sich
durch Aufsummieren der installierten Betriebsströme der installierten Leisten.
Bemessungsströme kleinerer Sicherungseinsätze gleicher Baugröße anstelle der geprüften, ermitteln sich über die Multiplikation des
Nennstromes mit den Umrechnungsfaktoren. Ableitungsregel nach IEC 61439-1, Abs. 10.10.3.4 Funktionseinheiten
Zum Beispiel
Anstelle der geprüften NH2-Sicherung mit 400 A Nennstrom bei IP 54 soll ein Sicherungseinsatz mit 160 A eingesetzt werden.

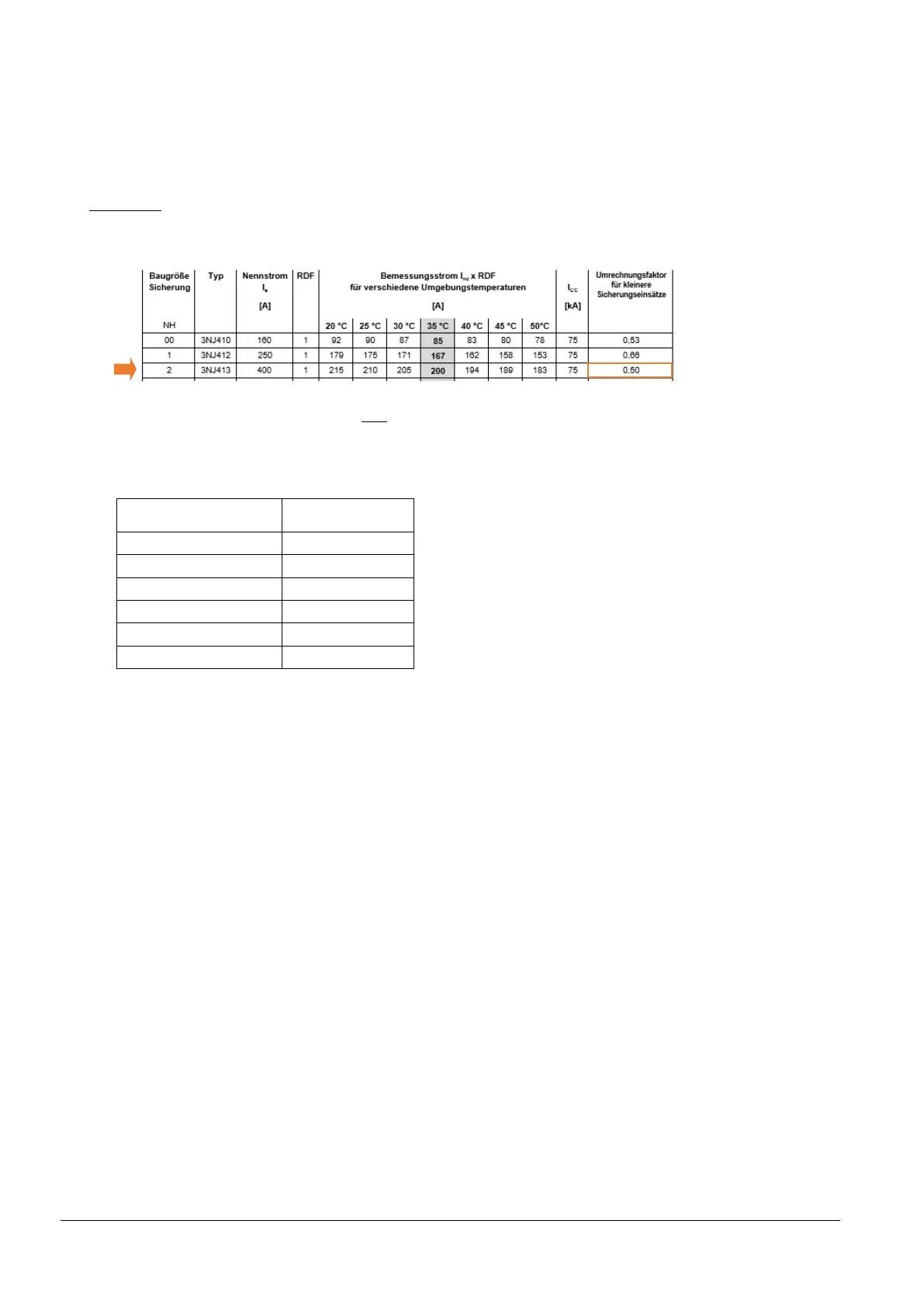

Dazu entnehmen Sie einfach den Umrechnungsfaktor wie folgt aus der Tabelle:
Und multip
lizierten diesen mit dem gewünschten Sicherungselement gleicher Baugröße und Bauart:
Bemessungsstrom NH2 (160 A) = 160 A * 0,50 = 80 A
Gleichz
eitigkeitsfaktoren
Folgende Belastungsfaktoren gelten, sofern keine anderslautende Vereinbarung zwischen dem Errichter der Schaltgerätekombination
und dem Betreiber der Anlagen vereinbart werden
Belastungsfaktor
2 - 3 Stromkreise 0,9
4 - 5 Stromkreise 0,8
6 - 9 Stromkreise 0,7
Stellantrieb 0,2
Motoren ≤ 100 kW 0,8
Motoren > 100 kW 1
Nach IEC 61439-2, Tabelle 101
