Alimentación eléctrica
¡ Importante !
• Antes de poner en marcha el sistema MultiRanger por primera vez, asegurarse que
todos los dispositivos de alarma/control estén desactivados hasta obtener resultados
satisfactorios y comprobar el rendimiento.
• Comprobar la conexión a tierra del sistema.

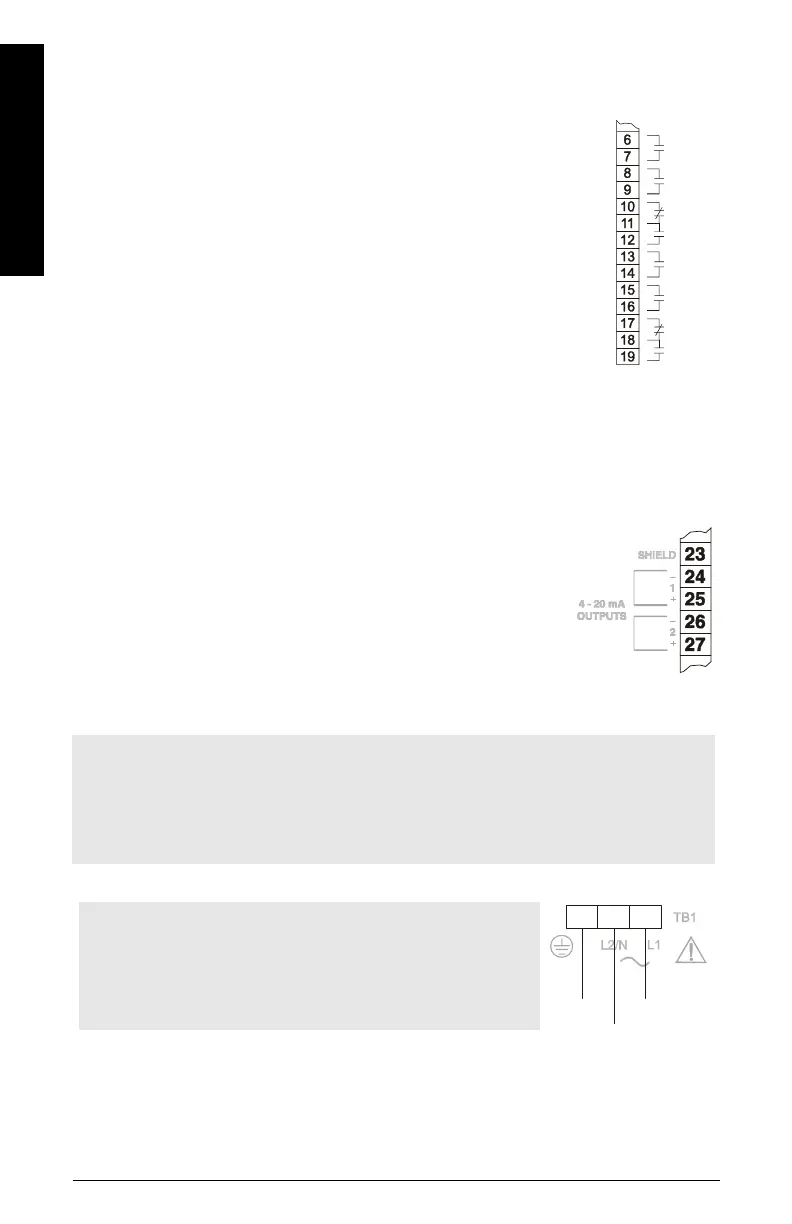

RELAY 1
RELAY 2
RELAY 3
RELAY 4
RELAY 5
RELAY 6
Relés
Los relés se ilustran en estado desactivado. La utilización se hace de forma idéntica para todos los relés.
Pueden configurarse en lógica positiva o negativa con P118 (ver el manual completo).
Clasificación de todos los relés: capacidad normal 5A a 250 VCA, no-inductiva.
Fallo en la alimentación:
• Relés 1, 2, 4, y 5 : CNA, sin fallo en estado normal.
• Relés 3 y 6 : CNA o CNC, fallo en estado desactivado.
Versión con tres relés
•2 de control
• 1 de alarma/control
• Relés 1, 2, 3
Versión con seis relés
•4 de control
• 2 de alarma/control
•Relés 1 a 6
Relés de control
• Relés de forma A, CNA, relés 1, 2, 4 y 5
Relés de alarma/control
• Relés de forma C, CNA ó CNC, relés 3 y 6
CNA = contacto normalmente abierto
CNC = contacto normalmente cerrado
Salida analógica (mA)
Para más informaciones ver los parámetros relativos a la salida analógica
(P200 - P219) en la sección Parámetros del manual de instrucciones.
L1
L2/N
GND
Notas suministro eléctrico de AC
• El sistema deberá protegerse con un fusible 15 A o un corta
circuítos en la instalación.
• Deberá proveerse un interruptor de desconexión cerca del
sistema, identificado y facilmente accessible.
