7SJ45 Handbuch Einstellungen
C53000-K1174-C001-7 11
Rückansicht

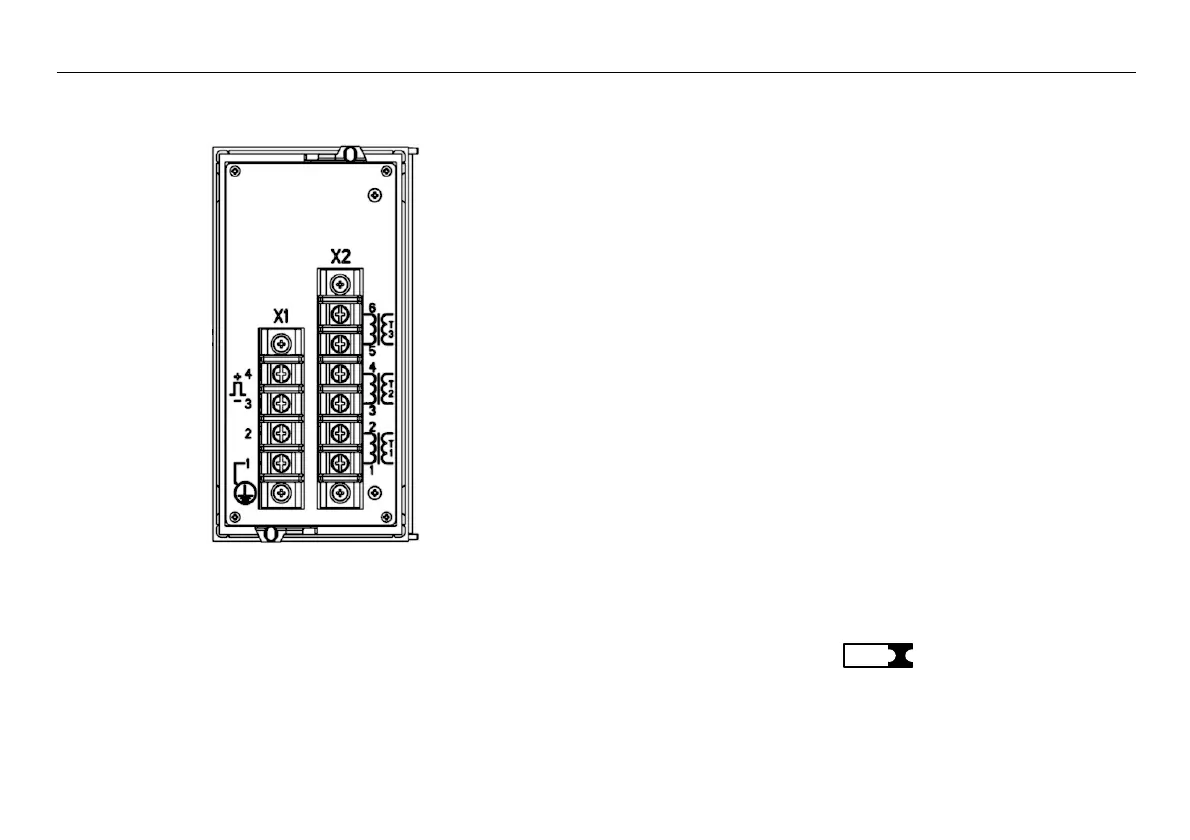

Bild 1-2 Geräterückseite Anschlüsse 7SJ45, z.B. Gerät
mit Impulsausgang
Das Leistungsschild mit den für das Gerät wichtigen Daten befin-
det sich seitlich am Gehäuse.
1.7 Einstellungen
Alle für die Parametrierung erforderlichen Einstellelemente befin-
den sich auf der Frontplatte. Die Wahl von Grundeinstellungen
wie z.B. Wahl der Auslösekennlinie erfolgt über Schalter nach
dem Auswahlverfahren (siehe Abschnitt 1.7.1). Die Einstellung
der Ansprechwerte und Zeitfaktoren erfolgt nach dem Additions-
verfahren ebenfalls über Schalter. Hierbei sind die den einzelnen
Schalterstellungen zugeordneten Einzelwerte jeweils zum Ge-
samtwert zu addieren.
In der Lieferversion ist die Frontplatte für die Nutzung der Hoch-
stromstufe bedruckt (siehe Abschnitt 1.7.1). In dieser Parame-
trierung ist die Auswertung des berechneten Erdstromes nicht
vorgesehen. Die Kennlinienart (IEC oder ANSI) ist mit der Bestel-
lung festgelegt und entsprechend aufgedruckt.
Bei Lieferung sind alle DIP-Schalter auf der Front in Schalterstel-
lung “off” (bei Blick auf die Front Schalter nach rechts gescho-
ben). Durch Ändern der Schalterstellung der einzelnen DIP-
Schalter wird das Gerät parametriert. Führen Sie dazu einen
dünnen Gegenstand (Stift) in die Kerbe ein und bewegen den
Schalter in die gewünschte Position.
Bild 1-3 Schalterbelegung DIP-Schalter
offon
