7SJ45 Handbuch Montage und Inbetriebsetzung
C53000-K1174-C001-7 20
1.9.2 Hutschienenmontage

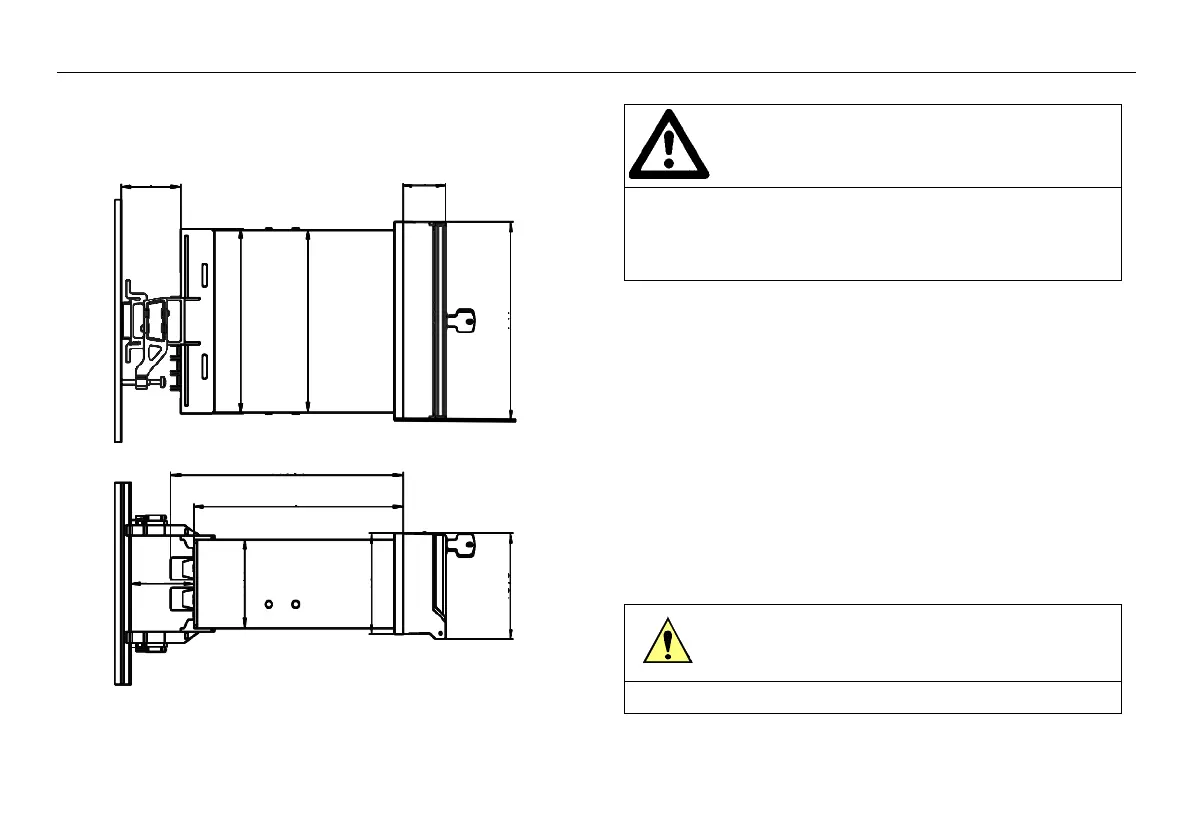

Bild 1-7 Hutschienenmontage
Das Gerät lässt sich auf eine Tragschiene 35 mm (nach DIN EN
50022) montieren. Führen Sie die folgenden Montageschritte
durch:
• Die vier M2-Schrauben in den Ecken auf der Geräterückseite
entfernen.
• Hutschienenadapter nach beiliegender Komplettierungsan-
leitung zusammenfügen.
• Hutschienenadapter aufsetzen und mit den beiliegenden
Schrauben M2×12 plus Unterlegscheiben befestigen.
• Gerät mit Hutschienenadapter auf Hutschiene aufschnappen
und mit Justierschrauben ausrichten.
44,5 32,5
173,3
156,2
47
137
135,7
147
65,5
75
78,5
WARNUNG!
Bevor das Schutzgerät auf einer Hutschiene montiert wird, müssen
die elektrischen Anschlüsse hergestellt werden. Nach der Montage
des Gerätes auf der Hutschiene sind die Schraubanschlussblöcke
nicht mehr zugänglich.
Vorsicht!
Der Hutschienenadapter ist nur für Vor-Ort-Montage zugelassen!
