7SJ45 Handbuch Montage und Inbetriebsetzung
C53000-K1174-C001-7 19
1.9.1 Schalttafeleinbau

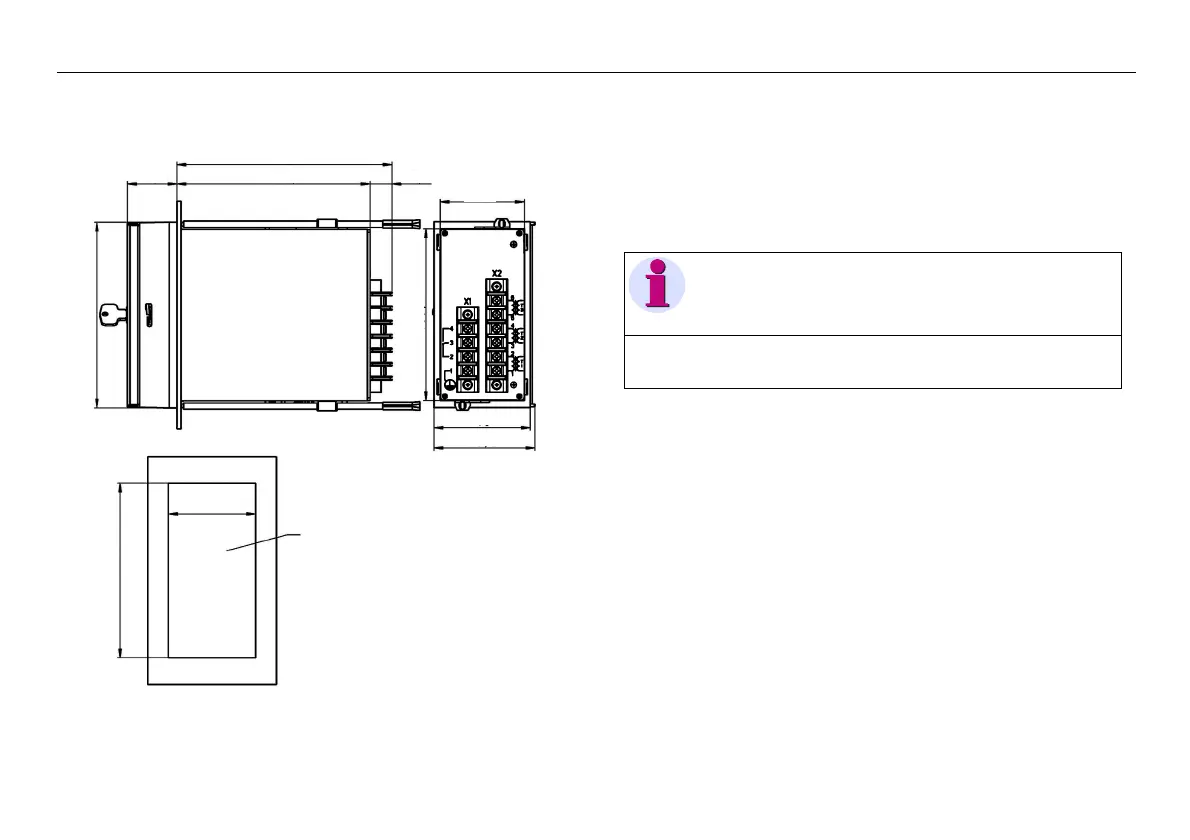

Bild 1-6 Maßzeichnungen
Führen Sie folgende Montageschritte durch:
• Gerät von vorne in die Schalttafel einschieben.
• An der Ober- und Unterseite des Tubus befinden sich Befe-
stigungskegel zum Einclipsen der Gewindestangen. Die Ge-
windespitze muss in Richtung Gerätefront zeigen.
• Gerät von hinten mit Gewindestangen sichern.
• Erdungsschraubedes Gerätes mit Schutzerde derSchalttafel
oder des Schrankes verbinden.
• Elektrischen Anschluss über die Schraubanschlüsse nach
Anschlussplan herstellen (siehe Kapitel 1.9.3).
167,3
150,238,5 17,1
65,5
75
78,5
147
Schalttafelausschnitt 72×144
DIN 43700/IEC61554
68
+0,1
138
+1
135,7
Hinweis!
Das Ende der Gewindestange ist mit einer Hülse versehen, in welche
ein Schraubendreher eingesteckt werden kann!
