7SJ45 Handbuch Montage und Inbetriebsetzung
C53000-K1174-C001-7 22
Das Schutzgerät 7SJ45 ist entsprechend dem Anschlussschalt-
plan anzuschließen (Bild 1-8 bzw. Bild 1-9).

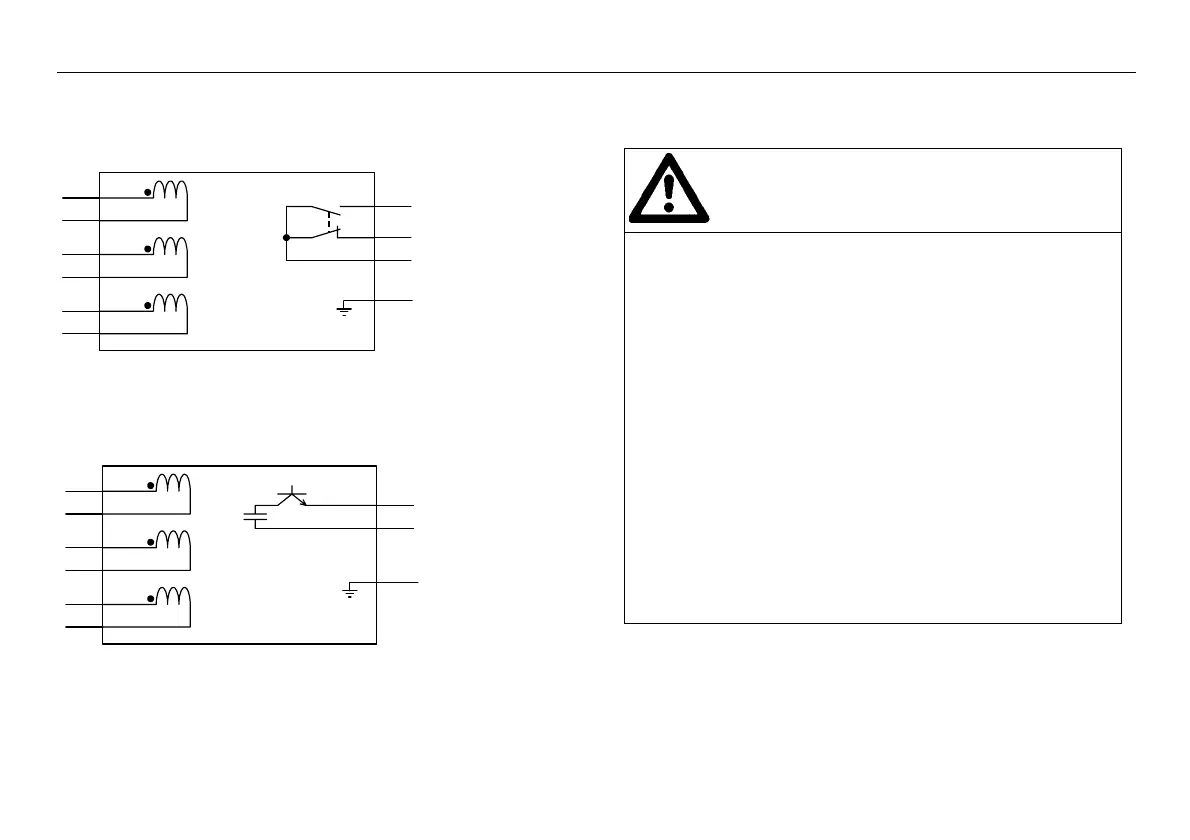

Bild 1-8 Anschlussschaltplan 7SJ45 mit Relaisausgang
Bild 1-9 Anschlussschaltplan 7SJ45 mit Impulsausgang
1.9.4 Inbetriebsetzung
X1_2
X2_2
X2_1
X2_4
X2_3
X2_6
X2_5
X1_4
X1_3
7SJ45XX-1
X1_1
X2_2
X2_1
X2_4
X2_3
X2_6
X2_5
X1_3
X1_4
+
-
7SJ45XX-0
X1_1
WARNUNG!
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Tei-
le dieser Geräte unter gefährlicher Spannung. Es können deshalb
schwere Körperverletzung oder Sachschaden auftreten, wenn nicht
fachgerecht gehandelt wird.
Nur qualifiziertes Personal soll an diesem Gerät arbeiten. Dieses
muss gründlich mit den einschlägigen Sicherheitsvorschriften und
Vorsichtsmaßnahmen sowie den Warnhinweisen dieses Handbuches
vertraut sein.
Vor allem ist zu beachten:
• Vor Anschluss irgendwelcher Verbindungen ist das Gerät am
Schutzleiteranschluss zu erden.
• Gefährliche Spannungen können in allen mit der
Spannungsversorgung und mit den Mess- bzw. Prüfgrößen
verbundenen Schaltungsteilen anstehen.
• Auch nach Abtrennen der Anschlussleitungen können gefährliche
Spannungen im Gerät vorhanden sein (Kondensatorspeicher).
• Die unter Technische Daten (1.11) genannten Grenzwerte dürfen
nicht überschritten werden, auch nicht bei Prüfung und
Inbetriebsetzung.
