7SJ45 Handbuch Einstellungen
C53000-K1174-C001-7 13
Werden zwei oder mehr Schalter auf “on” gestellt, blinkt die rote
LED “ERROR”. In diesem Zustand sind alle Schutzstufen deakti-
viert. Wählen Sie nur eine Überstromzeitschutz-Kennlinie aus.
Um die korrigierte Einstellung zu übernehmen, betätigen Sie die
Taste “ENTER”. Die LED “ERROR” hört nun auf zu blinken.
Folgende Typen von abhängigen Überstromzeitschutz-
Kennlinien können ausgewählt werden:
Die Überstromzeitschutzkennlinien finden Sie im Kapitel Techni-
sche Daten (Bild 1-11 bis Bild 1-20).
Ist die Betriebsart IEC 51 bzw. ANSI 51 gewählt, gilt für die Pa-
rametereinstellungen die weiße Beschriftung!
1.7.2 Parametereinstellungen
Die am Grundeinstellungsblock ausgewählte Einstellung des Ge-
rätes bestimmt die möglichen Einstellwerte. Die folgende Tabelle
zeigt die Parameterzuordnung in Abhängigkeit von der Bestellva-
riante und der am Grundeinstellungsblock gewählten Betriebsart:
Kennlinien nach IEC Kennlinien nach ANSI
N INV Normal abhängig M INV Moderately inverse
V INV Stark abhängig V INV Very inverse
E INV Extrem abhängig E INV Extremely inverse

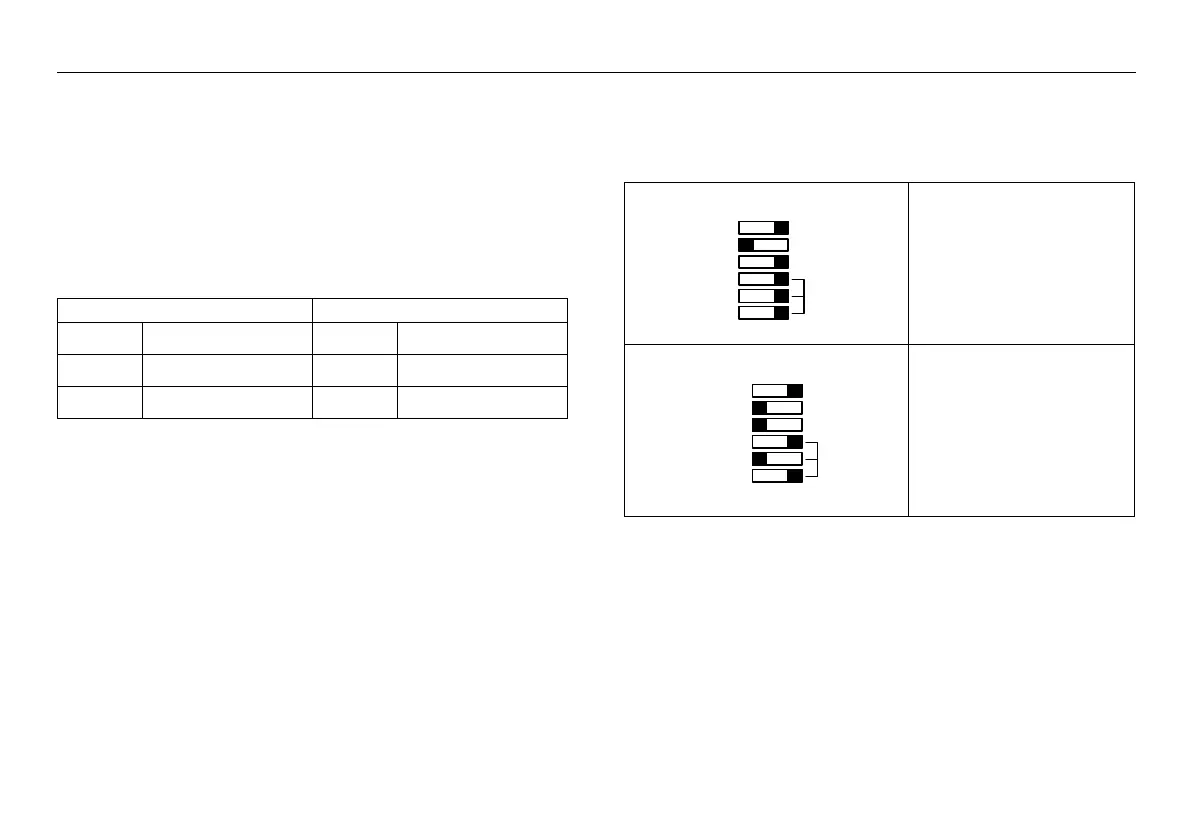

Tabelle 1-1 Beispiele für Einstellung am Grundeinstellungs-
block
Hier gewählt:
Gerät eingestellt für Netzfre-
quenz 50 Hz
Auswertung IE berechnet
Betriebsart: unabhängiger
Überstromzeitschutz
Hier gewählt:
Gerät eingestellt für Netzfre-
quenz 50 Hz
Hochstromstufe aktiv
Betriebsart: abhängiger Über-
stromzeitschutz, Kennlinien-
art: Very inverse
60 Hz
IE
FREQ. 50 Hz
MODE I>>
NINV
VINV
EINV
IEC 51
DT O/C
50/51
60 Hz
IE
FREQ. 50 Hz
MODE I>>
NINV
EINV
DT O/C
50/51
VINVIEC 51
