7SJ45 Handbuch 7SJ45 mit Relaisausgang - Gerätekonfiguration über Steckbrücke
C53000-K1174-C001-7 16
Wird ein Wert unterhalb des minimalen Einstellwertes eingestellt,
so gilt der minimal einstellbare Wert (siehe Hinweis auf Seite 31).
Wird ein Wert oberhalb des maximalen Einstellwertes eingestellt,
so gilt der maximal einstellbare Wert.
Die mit gekennzeichneten Parameter bieten die Möglichkeit,
dass die zugehörige Schutzstufe unwirksam geschaltet werden
kann. Dazu sind alle Schalter in Schalterstellung on zu bringen.
Die Einstellbereiche r die Parameter entnehmen Sie den
Technischen Daten (1.11) oder den Angaben auf der Geräte-
front.
Eine Änderung der Einstellungen während des Betriebes wird
nicht sofort übernommen, sondern durch Blinkendergrünen LED
“RUN” angezeigt.
Das Blinken stoppt bei Wiederherstellen der ursprünglichen Ein-
stellungen.
Bei Änderung der Parameter bleibt die vorher eingestellte Funk-
tionalität solange erhalten, bis durch Betätigen der Taste
“ENTER” oder durch einen Geräteneuanlauf die neuen Parame-
ter übernommen werden. Die LED “RUN” leuchtet grün.
1.8 7SJ45 mit Relaisausgang - Gerätekonfiguration über
Steckbrücke
Mit Hilfe einer Steckbrücke auf der Flachbaugruppe kann der
Auslösekreisan dieApplikation angepasstwerden(sieheBild 1-5).
Die Steckbrücke X30 schaltet einen Überspannungsableiter par-
allel zu dem Öffnerkontakt des Auslöserelais (siehe Bild 1-8).
Diese Schutzmaßnahme wird nur benötigt, wenn das Gerät zu-
sammen mit Auslösehilfswandlern eingesetzt wird (X30 in Stel-
lung 2-3).
Dies ist die werkseitige Voreinstellung.
Soll mit Hilfe einer vorhandenen Hilfsspannung ausgelöst wer-
den, ist die Steckbrücke X30 in die Stellung 1-2 zu bringen.

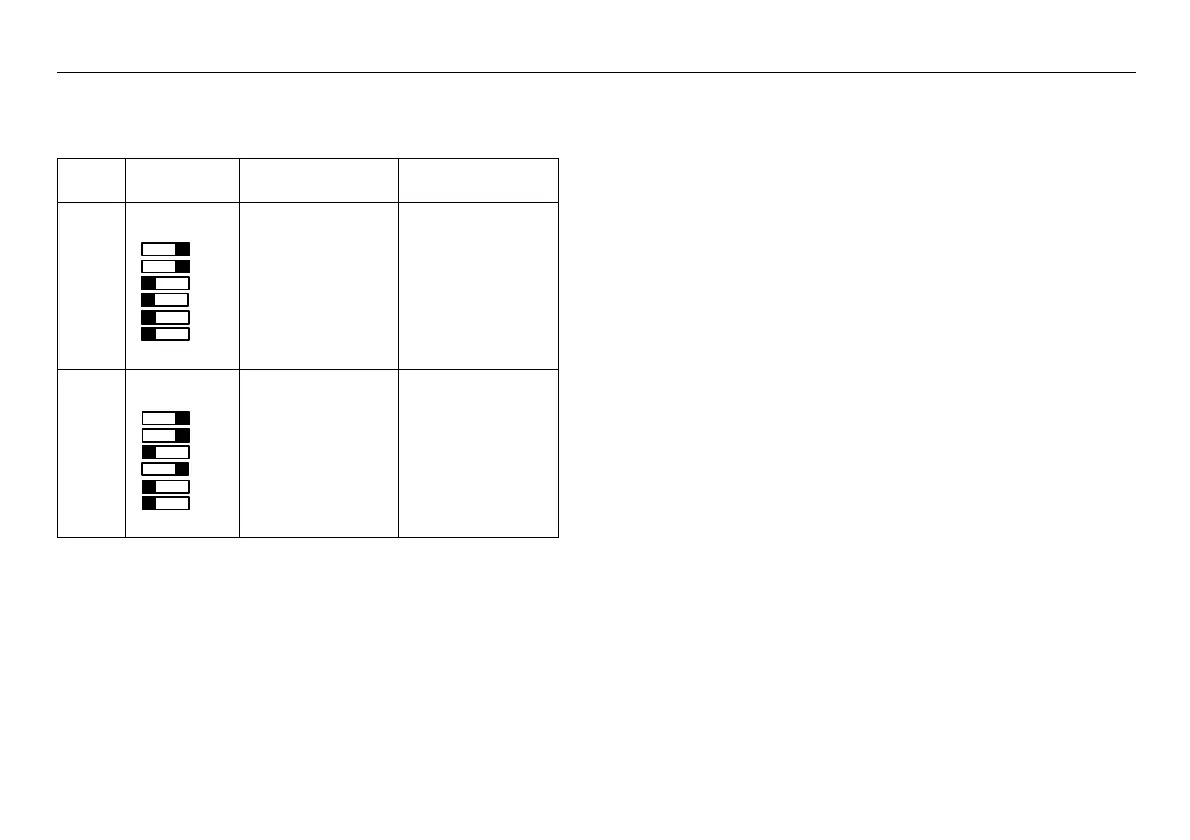

Tabelle 1-3 Beispiele Parametereinstellung mit DIP-Schaltern
Para-
meter
Schalterstel-
lung
Bedeutung Einstellbereich
I>> Einstellung Anrege-
schwelle Hochstrom-
stufe nach dem Addi-
tionsverfahren, z.B.
7,5 I
N
2I
N
... 20 I
N
;
Schrittweite: 0,5 I
N
T I>> Auslösezeit Hoch-
stromstufe, Einstel-
lung nach dem Addi-
tionsverfahren, z.B.
0,275 s = 275 ms
0 ms ... 1575 ms
Schrittweite: 25 ms
16
8
4
2
1
0,5
0,8
0,4
0,2
0,1
0,05
0,025
