RLPB
Il collegamento elettrico va eseguito
all'interno del pannello comandi
della caldaia.
Per i dettagli consultare lo schema
elettrico della caldaia
Per le pompe vedere i morsetti di appoggio in caldaia
RLn
TAn
RL1
TA1
N
L
SC
A6
MD
MB
M
DB
B9
B10/70/4
B3
B2
H1
SE
F1
Q1
Q3/y3
L
N
N
L
ALBATROS RVA43.222
P1
E1
K5
F5
K4
F4
Verso comandi accensione
I° e II° stadio bruciatore
vedere schema elettrico caldaia
SM
CRL1
CRLn
SC
A6
MD
MB
M
DB
B9
B10/70/4
B3
B2
H1
F1
Q1
Q3/y3
L
N
N
L
ALBATROS RVA43.222
P2
E1
K5
F5
K4
F4
Verso comandi accensione
I° e II° stadio bruciatore
vedere schema elettrico caldaia
SR
SC
A6
MD
MB
M
DB
B9
B10/70/4
B3
B2
H1
F1
Q1
Q3/y3
L
N
N
L
ALBATROS RVA43.222
P3
E1
K5
F5
K4
F4
Verso comandi accensione
I° e II° stadio bruciatore
vedere schema elettrico caldaia
–+ –+ –+
LPB BUS Non invertire la polarità della connessione
PZ1
PZn
C
2
1
TMIN
PB
NO
NC
C
SB
MASTER
SLAVE 1
SLAVE 2

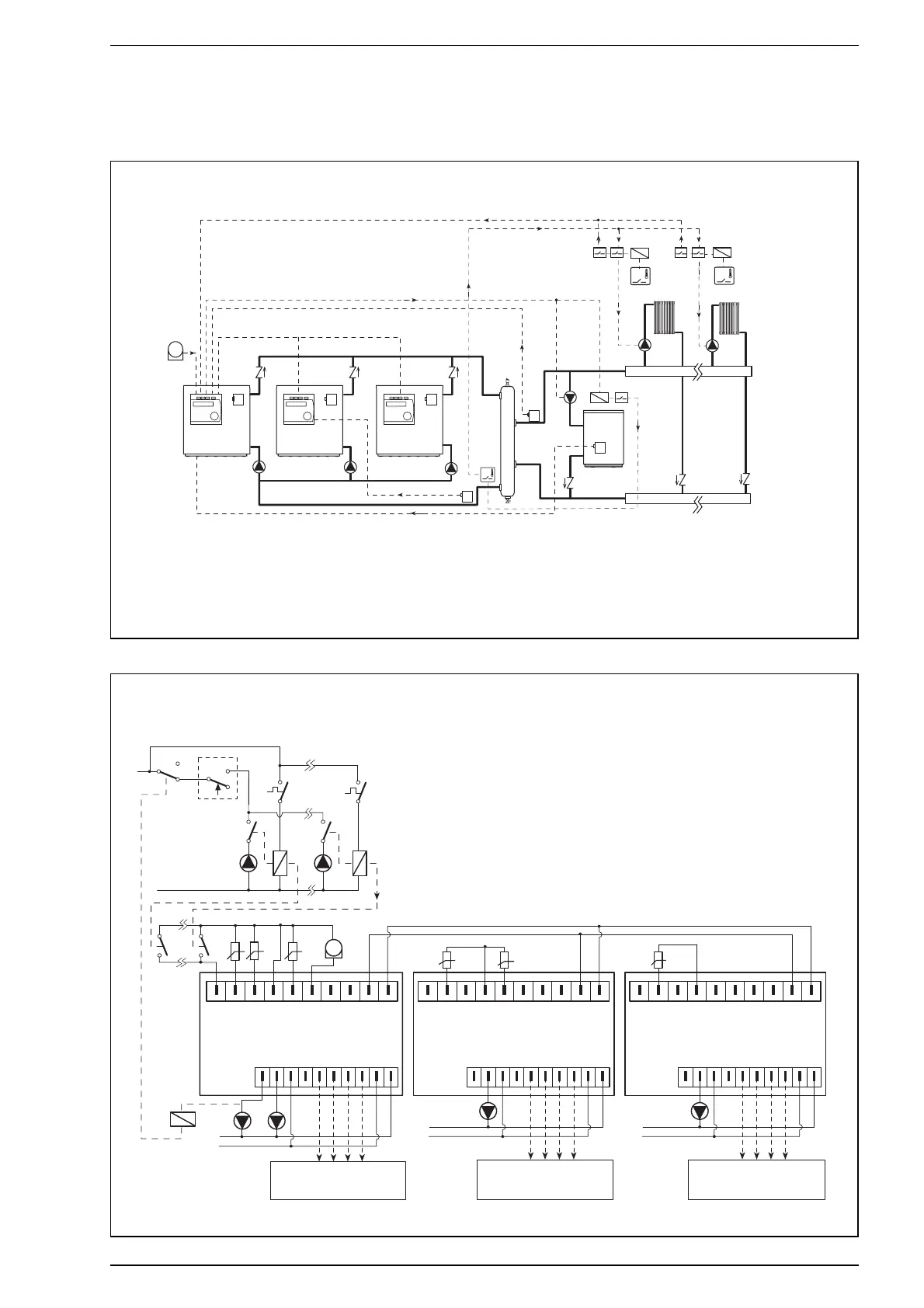

3.6.2 IMPIANTO I6 - cascata 2/3 caldaie con bollitore esterno e pompe di zona
Circuito idraulico
LEGENDA
SM Sonda mandata di cascata (QAD21)
SE Sonda esterna (QAC31)
SB Sonda bollitore (QAZ21)
SI Separatore idraulico
SR Sonda ritorno di cascata (QAD21)
P1-2-3 Pompe di caldaia
SC Sonda mandata di caldaia (QAZ21)
PZ
1-n Pompe di zona
TA
1-n Termostati ambiente di zona
RLPB Relé pompa bollitore
RL
1-n Relé di zona a due contatti
TMIN Termostato di minima di ritorno cascata
Schema elettrico
LEGENDA
SM Sonda mandata di cascata (QAD21)
SE Sonda esterna (QAC31)
SB Sonda bollitore (QAZ21)
PB Pompa bollitore
SR Sonda ritorno di cascata (QAD21)
P
1-2-3 Pompe di caldaia
SC Sonda mandata di caldaia (QAZ21)
PZ
1-n Pompe di zona
TA
1-n Termostati ambiente di zona
RLPB Relé pompa bollitore
RL
1-n Relé di zona a due contatti
TMIN Termostato di minima di ritorno cascata
CRL
1-n Contatti puliti relé di zona
