01 INTRODUZIONE
“Albatros RVA43.222” è realizzato come regolatore di singola cal-
daia mono e bi-stadio o come regolatore di cascata per gestire fino a
sedici caldaie.
Esso è concepito per essere integrato in un sistema di generazione
di calore con le seguenti caldaie:
– RMG/RS Mk.II
– EKO OF
– RX F/B
– 2R GT
Il sistema utilizza il principio della regolazione climatica (ausilio della
temperatura esterna) per il circuito di riscaldamento e consente di
gestire la preparazione di un eventuale bollitore esterno (A.C.S.).
2 CARATTERISTICHE ALBATROS RVA43.222

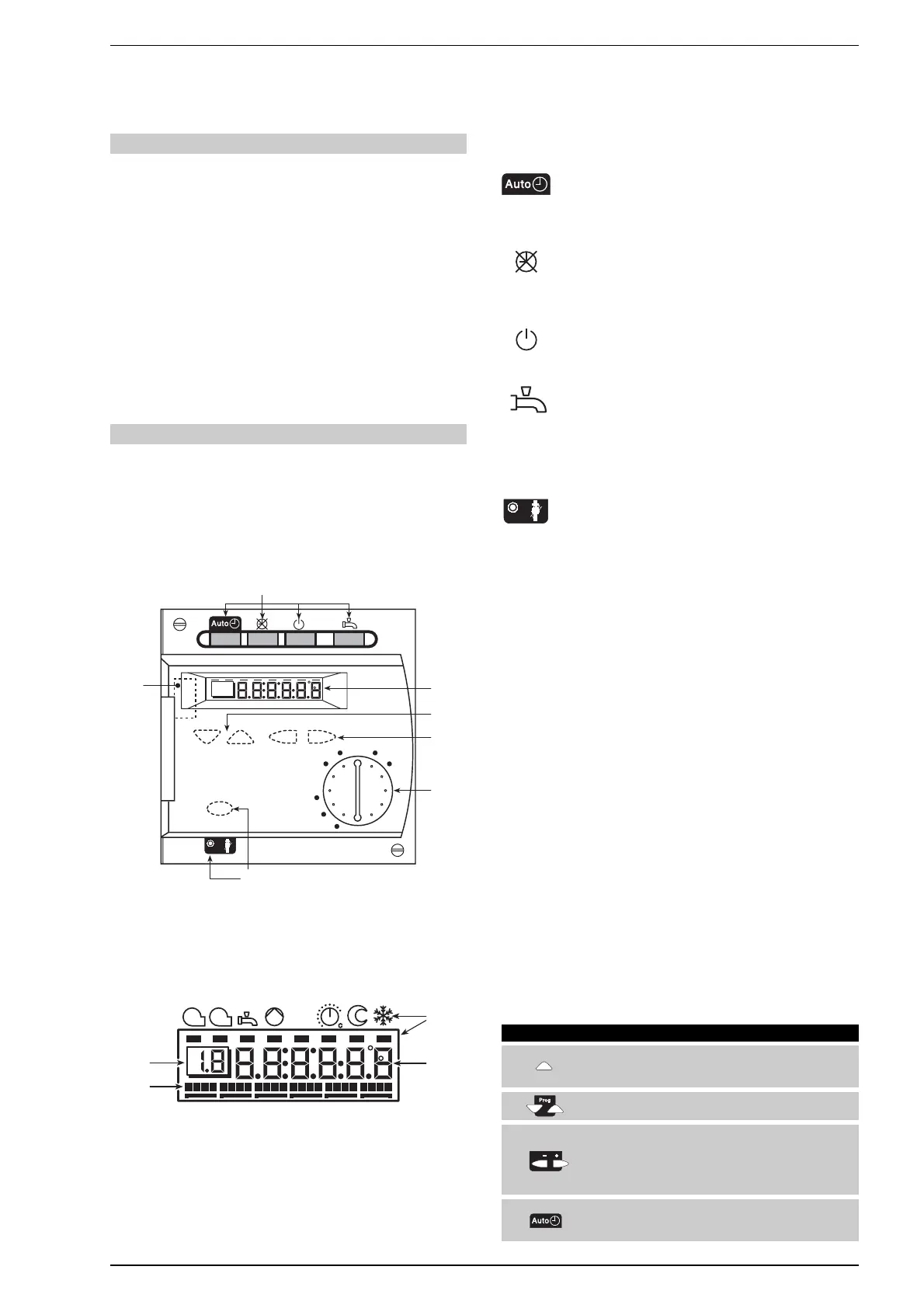

Il pannello che si presenta all’utente è visualizzato di seguito, dopo l’a-
pertura dello sportellino.
2.1 FUNZIONI DEI TASTI
DESCRIZIONE
1 Manopola di impostazione della temperatura ambiente
2 Pulsanti di impostazione del valore sul parametro selezionato
3 Pulsanti di selezione del parametro
4 Display: visualizza valori, impostazione e stati di funzionamento
a) Simboli – indicazione dello stato operativo con le barre nere
b) Visualizzazione durante il modo di controllo normale
o durante l’impostazione
c) Riga di programmazione durante l’effettuazione delle impostazioni
d) Programma di riscaldamento del giorno corrente
5 Pulsanti di regime di funzionamento
– Automatico: riscaldamento attivato secondo il program-
ma impostato
– Funzioni di protezione attive
– Commutazione automatica estate/inverno attiva
– Riscaldamento senza programma orario
– Regolazione della temperatura con la manopola
– Funzioni di protezione attive
– Commutazione automatica estate/inverno inattiva
– Standby: Riscaldamento OFF
– Temperatura secondo protezione antigelo
– Funzioni di protezione attive
– Preparazione A.C.S (acqua calda sanitaria)
ON (pulsante illuminato): l’A.C.S. viene riscaldata secondo
le impostazioni inserite
OFF (pulsante scuro): la protezione A.C.S. rimane attiva e
impedisce che la temperatura del bollitore di accumulo
scenda sotto un determinato livello
– Funzione spazzacamino
Gli stadi 1 e 2 del bruciatore vengono attivati e i carichi
bloccati per far raggiungere alla caldaia la temperatura
di 64°C il più velocemente possibile. Quando la tempera-
tura è raggiunta sono riattivate le pompe di caldaia e di
zona (sistema LPB). La funzione genera lo stato richie-
sto per la misurazione del rendimento di combustione.
6 Possibilità di connessione per PC per diagnostica e assistenza
2.2 LIVELLI DI IMPOSTAZIONE DEI PARAMETRI
I parametri impostabili sono di 3 tipi:
– utente finale 1....................50
– installatore 51..................173
– costruttore (OEM) 1....................92
Per entrare in una di queste modalità occorre seguire delle precise
istruzioni, descritte di seguito in tabelle in cui è mostrata la succes-
sione di tasti da premere.
2.2.1 Livello Utente
Possono essere effettuate diverse impostazioni per soddisfare le esi-
genze individuali dell’utente finale: per esempio programmi settima-
nali di riscaldamento e A.C.S., pendenza della curva di riscaldamento,
mediante la quale è possibile variare il setpoint della temperatura di
mandata, setpoint della temperatura A.C.S., temperatura di commu-
tazione estate/inverno. Per la lista completa vedere paragrafo 10.
Per la lista completa vedere il paragrafo 9.
20
14 26
°C
1
2
3
4
5
5
6
1 2
04812162024
a
b
c
d
Pulsanti Spiegazione Riga
PREMERE UNO DEI PULSANTI DI SELEZIONE
1 “SU/GIÙ”. QUESTO VI PORTERÀ DIRETTAMENTE 1
AL MODO PROGRAMMAZIONE “UTENTE FINALE”
PREMERE I PULSANTI DI SELEZIONE
2
PER SELEZIONARE LA RIGA DESIDERATA
1......50
PREMERE IL PULSANTE PIÙ O MENO PER
IMPOSTARE IL VALORE DESIDERATO.
3 L’IMPOSTAZIONE VERRÀ MEMORIZZATA QUANDO
LASCERETE IL MODO PROGRAMMAZIONE
O PASSERETE A UN’ALTRA RIGA.
PER ABBANDONARE LA PROGRAMMAZIONE
4 “UTENTE FINALE”, PREMERE UNO DEI PULSANTI
DEL REGIME DI FUNZIONAMENTO.
