3.3.2 Impostazione dei parametri
Per far riconoscere al regolatore questo impianto occorre imposta-
re i seguenti parametri come da tabella.
Identificazione impianto
Modalità d’impostazione = INSTALLATORE
(vedi. Par. Livelli di impostazione dei parametri )
Modalità d’impostazione = COSTRUTTORE
(vedi. Par. Livelli di impostazione dei parametri)
3.3.3 Verifica riconoscimento corretto
Per verificare che il regolatore abbia riconosciuto correttamente l’im-
pianto in base ai parametri immessi, visualizzare il parametro instal-
latore alla riga 53.
Vi deve apparire l’impianto n° 2.
3.3.4 Termostato di minima di ritorno
Il termostato posto sul ritorno non è fornito con il kit delle sonde. Esso
ha la funzione di azionare la pompa di by-pass se la temperatura di
ritorno è bassa. Si consiglia una taratura a 35°C.
NOTA: Con la parametrizzazione fatta, in funzionamento norma-
le il led della centralina è spento, mentre quando non c’è
richiesta dal termostato ambiente il led lampeggia.
NON è quindi un segnale di guasto.
3.4 IMPIANTO I2: RISCALDAMENTO
CON BOLLITORE ESTERNO
In sintesi le caratteristiche:
Commutazione automatica estate/inverno.
Regolazione climatica con sonda esterna.
Caldaia attiva solo su richiesta del termostato ambiente.
Mantenimento temperatura minima di caldaia
Pompa impianto attiva solo su richiesta del termostato ambiente.
Programmazione settimanale del riscaldamento.
Impostazioni di regolazione del bollitore esterno direttamente dal
regolatore RVA43.222
Attivazione/disattivazione del sanitario tramite pulsante sul regolatore.
Programmazione settimanale del sanitario.
I componenti previsti nel kit caldaia da acquistare sono (la sonda ester-
na QAC31 e la sonda bollitore QAZ21 vanno acquistate separatamen-
te):
7
SC
A6
MD
MB
M
DB
B9
B10/70/4
B3
B2
H1
TA*
SE
F1
Q1
Q3/y3
L
N
N
L
ALBATROS RVA43.222
PI
E1
K5
F5
K4
F4
Verso comandi accensione
I° e II° stadio bruciatore
vedere schema elettrico caldaia
*Qualora non vi sia un termostato ambiente,
predisporre un ponte permanente
Il collegamento elettrico va eseguito
all'interno del pannello comandi della caldaia.
Per i dettagli consultare lo schema
elettrico della caldaia
TM
PBY
L
N
Per le pompe vedere i morsetti di appoggio in caldaia

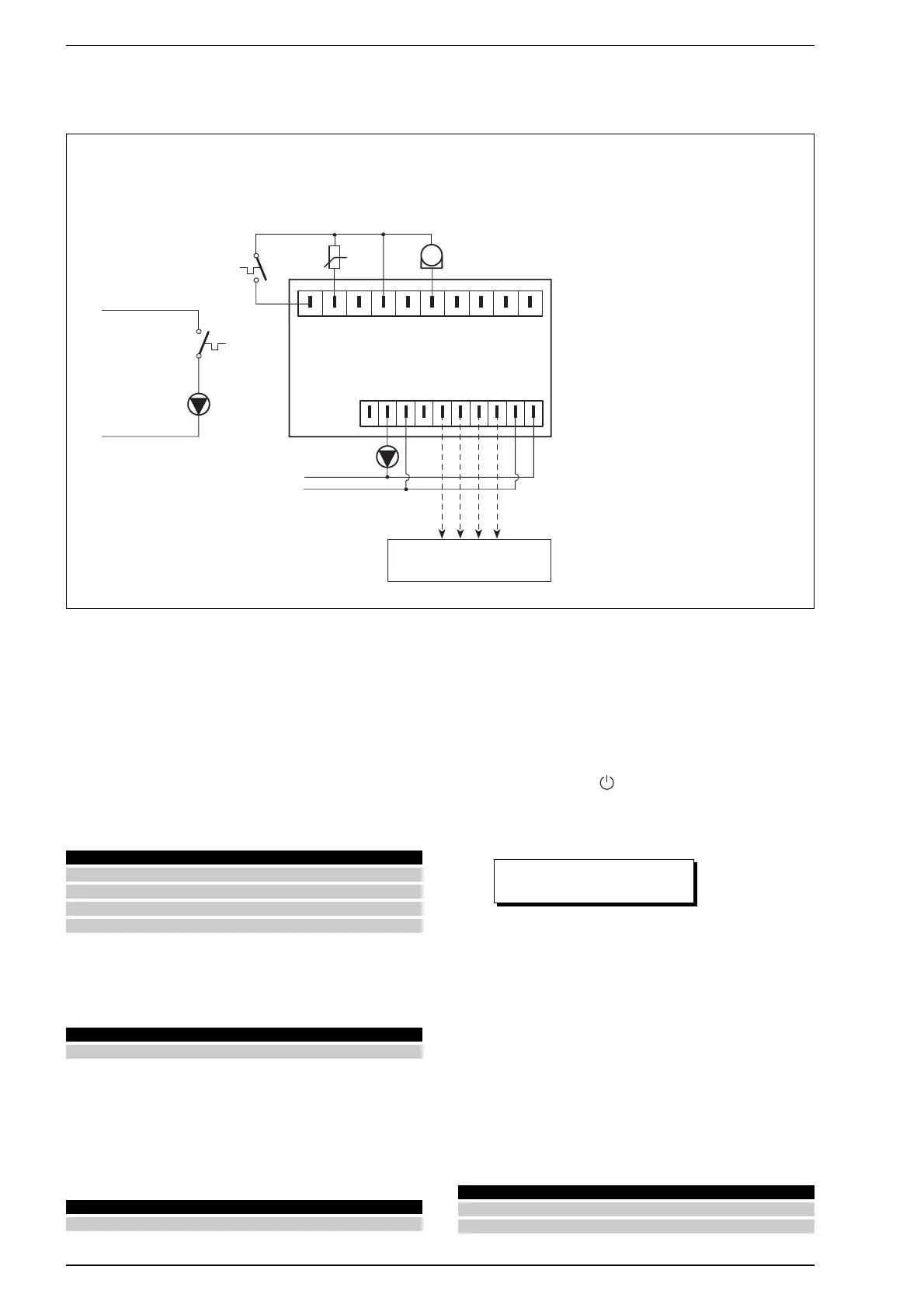

Schema elettrico
LEGENDA
TA Termostato ambiente
SC Sonda mandata di caldaia (QAZ21)
SE Sonda esterna (QAC31)
PI Pompa caldaia
PBY Pompa by-pass
TM Termostato minima di ritorno
Par Descrizione Valori default Setup
90 Temperatura minima di caldaia 8 40
91* Tipo di bruciatore 1 0
140 Indirizzo LPB di apparecchiatura 1 0
170 Gestione input H1 0 1
173 Operatività contatto connesso con H1 1 0
* Solo per caldaie monostadio
Par Descrizione Valori default Setup
9 Modo operativo della caldaia 2 1
Par Descrizione Valore
53 Tipo di impianto 2
Codice Descrizione Quantità
RVA43.222 Centralina di controllo 1
QAZ21 (immersione) Sonda mandata caldaia 1
