3.3.2 Programação dos parâmetros
Para fazer com que o regulador reconheça este equipamento é neces-
sário programar os seguinte parâmetros, como indicado na tabela.
Identificação do equipamento
–
Modalidade de programação = INSTALADOR
(consultar o .Par. Níveis de programação dos parâmetros
)
–
– Modalidade de programação = FABRICANTE
(consultar o Par. Níveis de programação dos parâmetros)
)
3.3.3 Verificação do correcto reconhecimento
Para verificar se o regulador reconheceu correctamente o equipa-
mento em base aos parâmetros emitidos, visualizar o parâmetro
instalador na linha 53.
Deve aparecer o equipamento n.º 2.
3.3.4 Termóstato de mínima de retorno
O termóstato situado no retorno não é fornecido com o kit das son-
das. Este tem a função de accionar a bomba de by-pass se a tempe-
ratura de retorno for baixa. Aconselha-se uma calibragem a 35°C.
NOTA: : Com a configuração dos parâmetros efectuada, em fun-
cionamento normal o led da central está apagado, enquanto
que, quando não há ordem do termóstato de ambiente o led
pisca.Portanto NÃO é um sinal de avaria.
3.4 EQUIPAMENTO I2: AQUECIMENTO
COM EBULIDOR EXTERNO
As características em síntese:
– Comutação automática Verão/Inverno.
– Regulação climática com sonda externa.
– Caldeira activa só por ordem do termóstato ambiente.
– Manutenção da temperatura mínima da caldeira.
–
Bomba do equipamento activa só por ordem do termóstato ambiente.
– Programação semanal do aquecimento.
– Programações de regulação do ebulidor externo directamente do
regulador RVA43.222.
–
Activação/desactivação da água quente por meio do botão no regulador.
– Programação semanal da água quente.
Os componentes previstos no kit caldeira a comprar são (a sonda exter-
na QAC31 e a sonda do ebulidor QAZ21 devem ser compradas em
separado):
SC
A6
MD
MB
M
DB
B9
B10/70/4
B3
B2
H1
TA*
SE
F1
Q1
Q3/y3
L
N
N
L
ALBATROS RVA43.222
PI
E1
K5
F5
K4
F4
Verso comandi accensione
I° e II° stadio bruciatore
vedere schema elettrico caldaia
*Qualora non vi sia un termostato ambiente,
predisporre un ponte permanente
Il collegamento elettrico va eseguito
all'interno del pannello comandi della caldaia.
Per i dettagli consultare lo schema
elettrico della caldaia
TM
PBY
L
N
Per le pompe vedere i morsetti di appoggio in caldaia

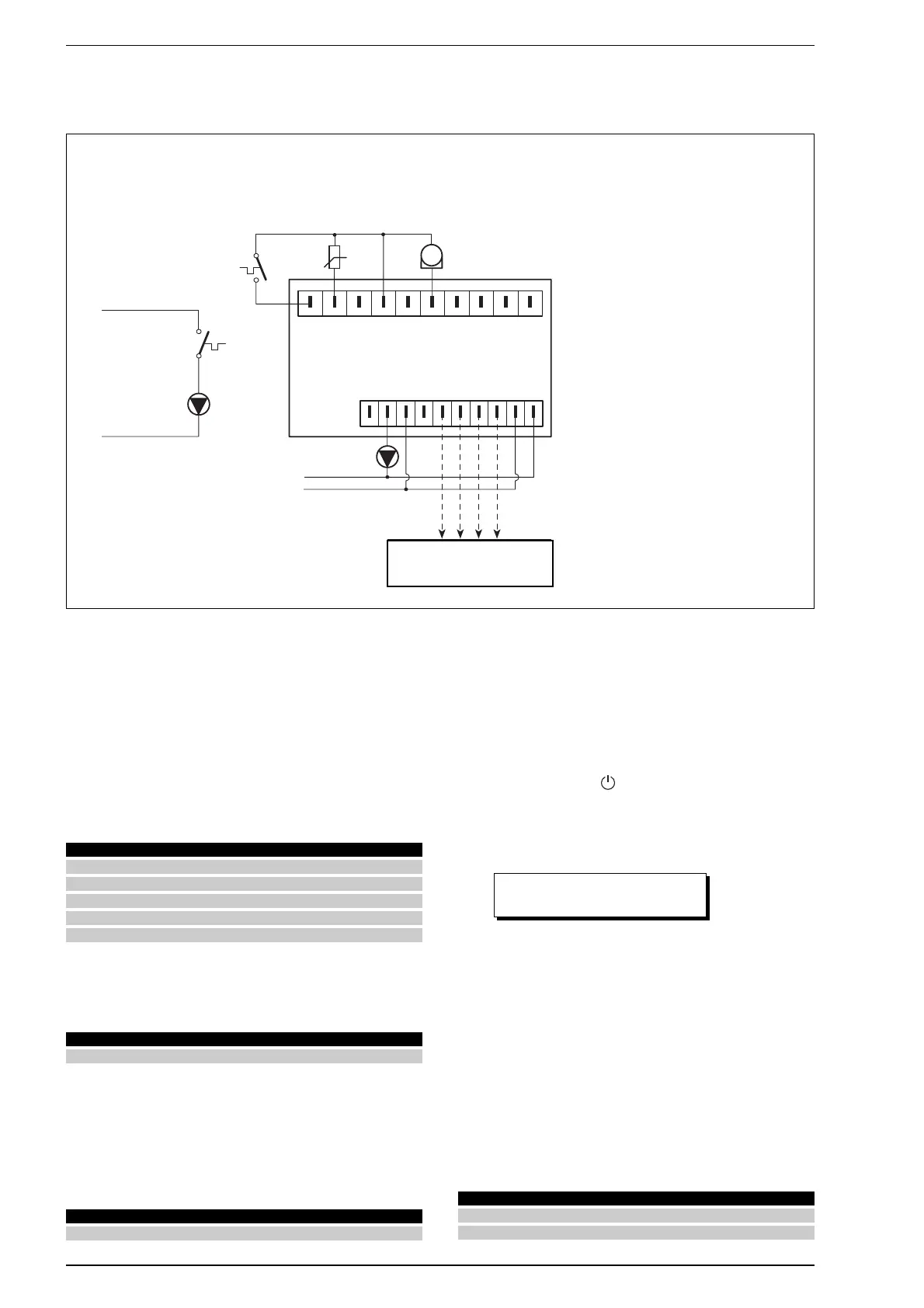

Esquema eléctrico
LEGENDA
TA Termóstato ambiente
SC Sonda de distribuição da caldeira
(QAZ21)
SE Sonda externa (QAC31)
PI Bomba da caldeira
PBY Bomba de by-pass
TM Termóstato de mínima de retorno
Par Descrição Valores de default Setup
90 Temperatura mínima da caldeira 8
4400
91* Tipo de queimador 1
00
140 Endereço LPB da aparelhagem 1
00
170 Gestão de input H1 0
11
173 Operatividade do contacto ligado com H1 1
00
* Só para as caldeiras monofase
Par Descrição Valores de default Setup
9 Modo operativo da caldeira 2 1
Par Descrição Valor
53 Tipo de equipamento 2
Código Descrição Quantidade
RVA43.222 Central de controlo 1
QAZ21 (immersion) Sonda de distribuição da caldeira 1
A ligação eléctrica deve ser executada no inte-
rior do painel de comandos da caldeira.
Para os detalhes, consultar o esquema eléctrico
da caldeira
* No caso em que não haja um termóstato de
ambiente, efectuar uma ponte permanente
Para as bombas ver os terminais de apoio na caldeira
Em direcção aos comandos de ligação
I° e II° fase do queimador consultar o
esquema eléctrico da caldeira
