1 INTRODUÇÃO
O “Albatros RVA43” é realizado como regulador de uma caldeira
individual mono e bifase ou como regulador de cascata para contro-
lar até dezasseis caldeiras.
Este foi concebido para ser integrado num sistema de produção de
calor com as seguintes caldeiras:
– RMG/RS Mk.II
– EKO
– RX F/B
– 2R GT
O sistema utiliza o princípio da regulação climática (auxílio da tempe-
ratura exterior) para o circuito de aquecimento e consente controlar
a preparação de um eventual ebulidor externo (A.C.S.).
2 CARACTERÍSTICAS DO ALBATROS RVA43.222

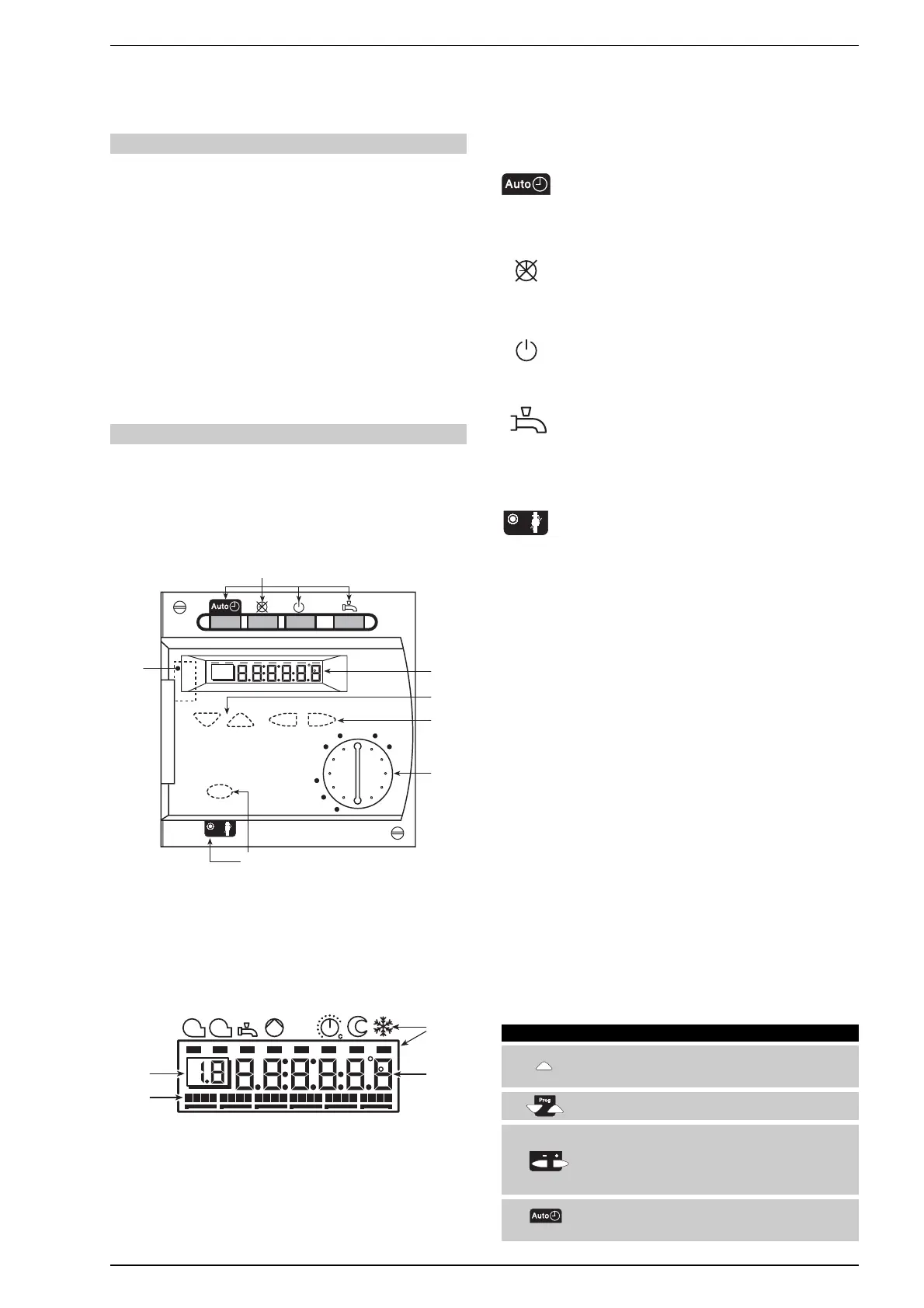

O painel que se apresenta ao utilizador depois de abrir a portinhola,
encontra-se abaixo descrito.
2.1 FUNÇÕES DOS BOTÕES
DESCRIÇÃO
1 Botão giratório de programação da temperatura ambiente
2 Botões de programação do valor no parâmetro seleccionado
3 Botões de selecção do parâmetro
4 Visor: visualiza os valores, a programação e os estados de funciona-
mento
a) Símbolos – indicação do estado de funcionamento com as bar-
ras pretas
b) Visualização durante o modo de controlo normal ou durante a
programação
c) Linha de programação durante a realização das programações
d) Programa de aquecimento do dia corrente
5 Botões de regime de funcionamento
– Automático: aquecimento activado de acordo com o pro-
grama definido
– Funções de protecção activas
– Comutação automática Verão/Inverno activa
– Aquecimento sem programa horário
– Regulação da temperatura com o botão giratório
– Funções de protecção activas
– Comutação automática Verão/Inverno inactiva
– Standby: Aquecimento OFF
– Temperatura de acordo com a protecção anti-congelamento
– Funções de protecção activas
– Preparação A.C.S. (água quente)
ON (botão iluminado): o A.C.S. é aquecido de acordo com as
programações efectuadas OFF (botão escuro): a protecção
A.C.S. fica activa e impede que a temperatura do ebulidor
de acumulação desça abaixo de um determinado nível
– Função limpa-chaminés
As fases 1 e 2 do queimador são activados e as cargas
bloqueadas para que a caldeira possa alcançar a tempe-
ratura de 64°C o mais rapidamente possível. Quando é
alcançada temperatura são reactivadas as bombas da cal-
deira e da zona (sistema LPB). A função gera o estado
necessário para a medição do rendimento de combustão.
6 Possibilidade de ligação com PC para diagnóstico e assistência
2.2 NÍVEIS DE PROGRAMAÇÃO DOS PARMETROS
Os parâmetros programáveis são de 3 tipos:
– utilizador final 1....................50
– instalador 51..................173
– fabricante (OEM) 1....................92
Para entrar numa destas modalidades é necessário seguir
instruções precisas ,descritas a seguir nas tabelas onde é mostrada
a sequência de botões a premir.
2.2.1 Nível Utilizador
Podem ser efectuadas diferentes programações para satisfazer as exigên-
cias individuais do utilizador final: por exemplo programas semanais de
aquecimento e A.C.S., inclinação da curva de aquecimento, mediante a qual
é possível modificar o setpoint da temperatura de distribuição, setpoint da
temperatura A.C.S., temperatura de comutação Verão/Inverno. Para a
lista completa, consultar o paragrafo 10. complete list.
20
14 26
°C
1
2
3
4
5
5
6
1 2
04812162024
a
b
c
d
Botões Explicação Linha
PREMIR UM DOS BOTÕES DE SELECÇÃO
1 “CIMA/BAIXO”. ASSIM PASSA-SE DIRECTAMENTE AO 1
MODO DE PROGRAMAÇÃO “UTILIZADOR FINAL”
PREMIR OS BOTÕES DE SELECÇÃO 2 PARA
2
SELECCIONAR A LINHA DESEJADA
1......50
PREMIR O BOTÃO MAIS OU MENOS PARA
PROGRAMAR O VALOR DESEJADO.
3 A PROGRAMAÇÃO SERÁ MEMORIZADA QUANDO SE
SAIR DO MODO PROGRAMAÇÃO OU SE PASSAR A
OUTRA LINHA.
PARA ABANDONAR A PROGRAMAÇÃO “UTILIZADOR
4
FINAL”, PREMIR UM DOS BOTÕES DO REGIME DE
FUNCIONAMENTO
