3 TIPI DI IMPIANTO
Vengono di seguito proposti 7 impianti base:
– Solo riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (I1)
– Riscaldamento con bollitore esterno . . . . . . . . . . . . . . . . . . . . . . (I2)
–
Cascata di 2/3 caldaie solo riscaldamento e valvole di zona
. . . . (I3)
–
Cascata di 2/3 caldaie solo riscaldamento e pompe di zona
. . . . (I4)
–
Cascata di 2/3 caldaie con bollitore esterno e valvole di zona . . . (I5)
–
Cascata di 2/3 caldaie con bollitore esterno e pompe di zona
. . (I6)
–
Cascata di 2/3 caldaie con bollitore esterno e 3 zone con
valvola miscelatrice, pompa e impianto a pavimento
. . . . . . . . . . . (I7)
Per ognuno di essi è fornito di seguito lo schema idraulico, lo schema
elettrico e una tabella di parametri di configurazione. Essa specifica i
parametri da cambiare rispetto all’impostazione di fabbrica. La lista
completa dei parametri proposta nei paragrafi 10 - 11 - 12 serve a
ripristinare la situazione di partenza nel caso vengano cambiati inav-
vertitamente dei parametri non previsti. Una volta scelto il tipo di
impianto occorre semplicemente immettere nel regolatore i para-
metri della tabella corrispondente ed effettuare il test sulle uscite e
sugli ingressi verificando così che tutti i componenti collegati siano
stati individuati correttamente (consigliato).
3.1 OPERAZIONI PRELIMINARI
1) TOGLIERE I PONTICELLI SULLA MORSETTIERA DEL PANNELLO
ELETTRICO DI CALDAIA (VEDERE LO SCHEMA ELETTRICO DI
CALDAIA)
2) PER GARANTIRE IL CORRETTO FUNZIONAMENTO DELLA CEN-
TRALINA, PORRE IL TERMOSTATO DI REGOLAZIONE DI CAL-
DAIA AL MASSIMO
3.2 LUNGHEZZA DEI CAVI
Nella tabella seguente sono specificate le lunghezze massime dei cavi
di collegamento tra unità Albatros RVA43.222 (bus LPB) e tra ogni
unità Albatros RVA43.222 e le relative sonde a seconda dell’area
della sezione.

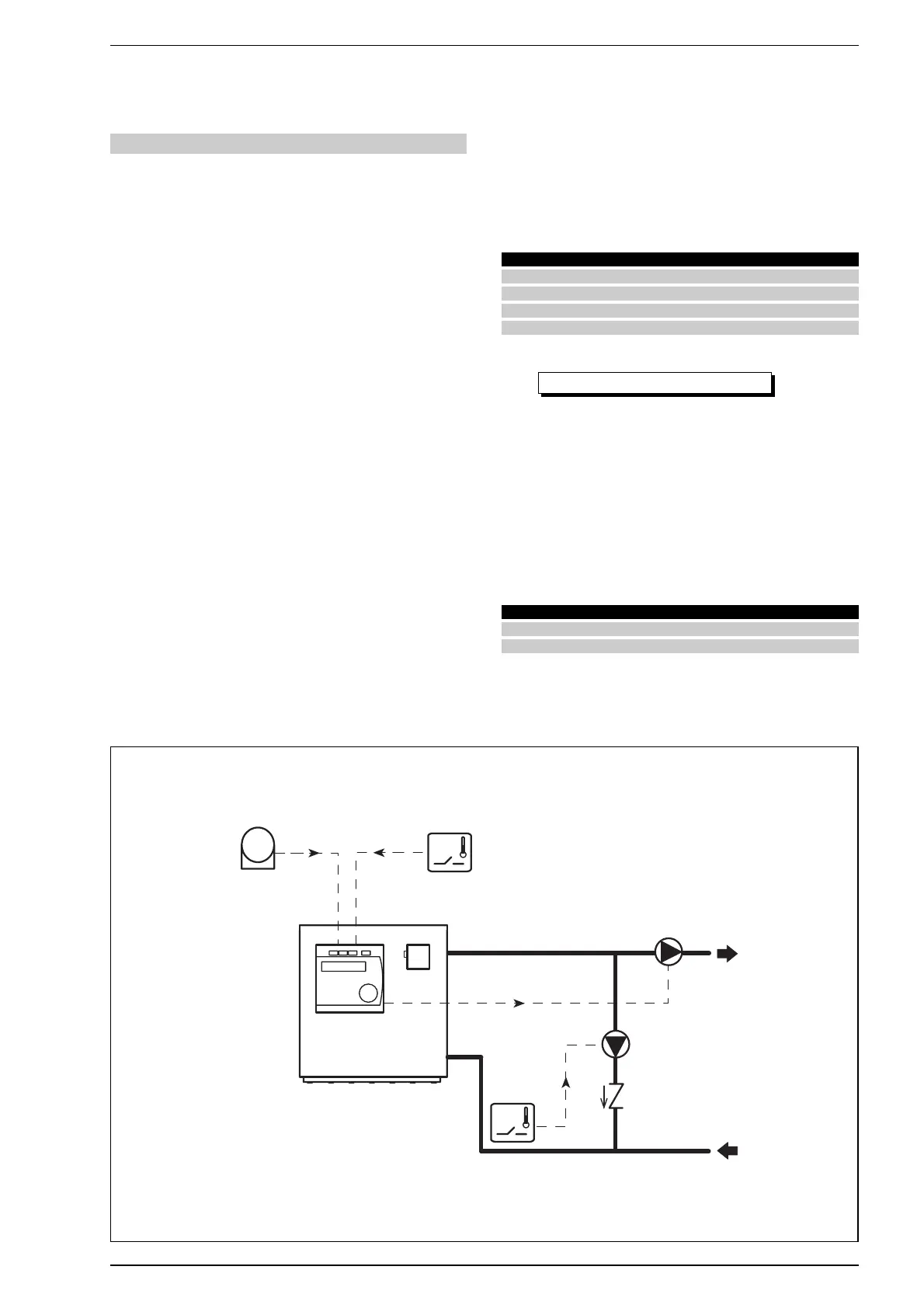

3.3 IMPIANTO I1: SOLO RISCALDAMENTO
In sintesi le caratteristiche:
– Commutazione automatica Estate/Inverno.
– Regolazione climatica con sonda esterna.
– Caldaia attiva solo su richiesta del Termostato Ambiente.
– Mantenimento di temperatura minima di caldaia.
– Protezione anticondensa in base alla temperatura di ritorno.
– Programmazione settimanale del riscaldamento.
I componenti previsti nel kit caldaia da acquistare sono (la sonda
esterna QAC31 va acquistata separatamente):
6
Tipo di cavo Lunghezza max
LPB Rame– 1,5 mm
2
bipolare 250 m
Sensori permanenti ø 0,6 mm 20 m
Sensori permanenti 1,0 mm
2
80 m
Sensori permanenti 1,5 mm
2
120 m
Codice Descrizione Quantità
RVA43.222 Centralina di controllo 1
QAZ21 (immersione) Sonda mandata caldaia 1
