20
Per determinare la commutazione, l’impostazione della temperatura
di commutazione estate/inverno (che nel grafico seguente è indica-
ta con SuWi) ± un differenziale di commutazione fisso viene compa-
rata con la temperatura esterna attenuata.
Pendenza della curva di riscaldamento (MASTER)
Il regolatore genera il setpoint della temperatura di mandata in fun-
zione della curva di riscaldamento selezionata.
a)
Premere i pulsanti di selezione delle righe per selezionare la riga 17
b)
Premere i pulsanti più/meno per selezionare la pendenza
della curva.
Quando la curva è inattiva (impostazione –.––), il regolatore necessi-
ta di una richiesta di calore esterna.
Questa deve essere trasmessa al regolatore via LPB o via input H1.
Se ci sono differenti segnali presenti il regolatore userà la richiesta
più elevata.
Utilizzando la curva di riscaldamento, il regolatore genera il setpoint
della temperatura di mandata, consentendo al sistema di mantenere
una temperatura ambiente costante anche senza utilizzare un’unità
ambiente. Quanto più accentuata è la pendenza della curva di riscal-
damento, tanto più alto è il valore prescritto della temperatura di
mandata con basse temperature esterne.
Il comfort aumenta notevolmente utilizzando un’unità ambiente.

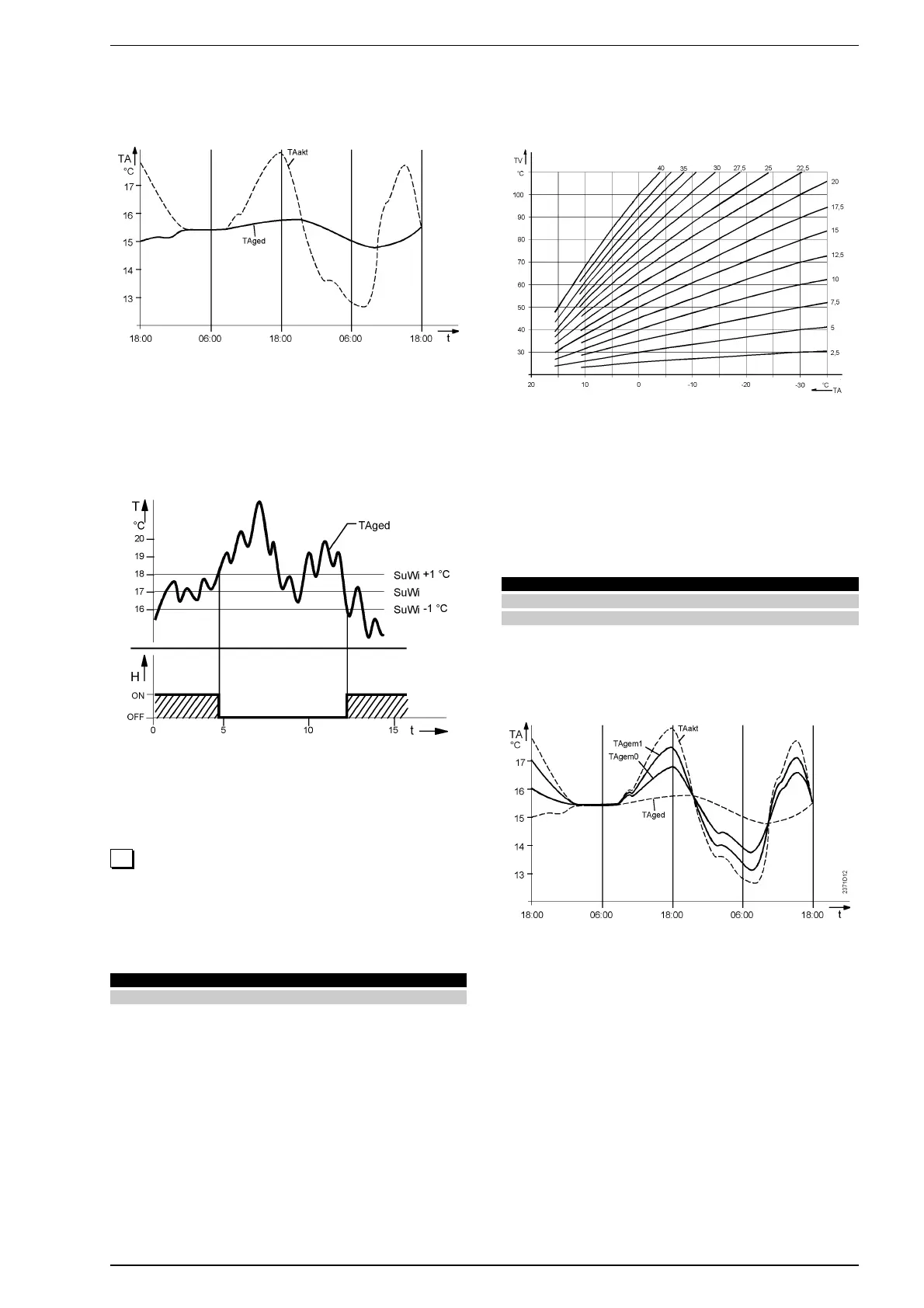

La temperatura esterna composta è un misto della temperatura
esterna effettiva e della temperatura esterna attenuata come calco-
lato dal regolatore.
Il mix di temperatura esterna effettiva e attenuata dipende dal tipo di
costruzione dell’edificio ( impostazione 105) ed è generato nel
seguente modo:
La temperatura esterna composta agisce come variabile di compen-
sazione sul controllo della temperatura di mandata, che viene così
abbinata alle condizioni metereologiche prevalenti.
TAakt = Temperatura esterna effettiva
TAged = Temperatura esterna attenuata
Commutazione tra il funzionamento estivo e invernale
TAged = Temperatura esterna attenuata
SuWi = Temperatura di commutazione estate/inverno
T = Temperatura
t = Tempo
H = Riscaldamento
17
Campo di impostazione Unità Impostazione di fabbrica
–.–– / 2.5…40 Incremento 15.0
TV = Temperatura di mandata
TA = Temperatura esterna composta
TAakt = Temperatura esterna effettiva
TAged = Temperatura esterna attenuata
TAgem1 = Temperatura esterna composta per strutture edili leggere
TAgem0 = Temperatura esterna composta per strutture edili pesanti
Tipo di costruzione selezionato Temperatura esterna composta
Pesante (impostazione 105 = 0) Tagem 1/2 TAakt + 1/2 TAged
Leggero (impostazione 105 = 1) Tagem = 3/4TAakt + 1/4 TAged
