46

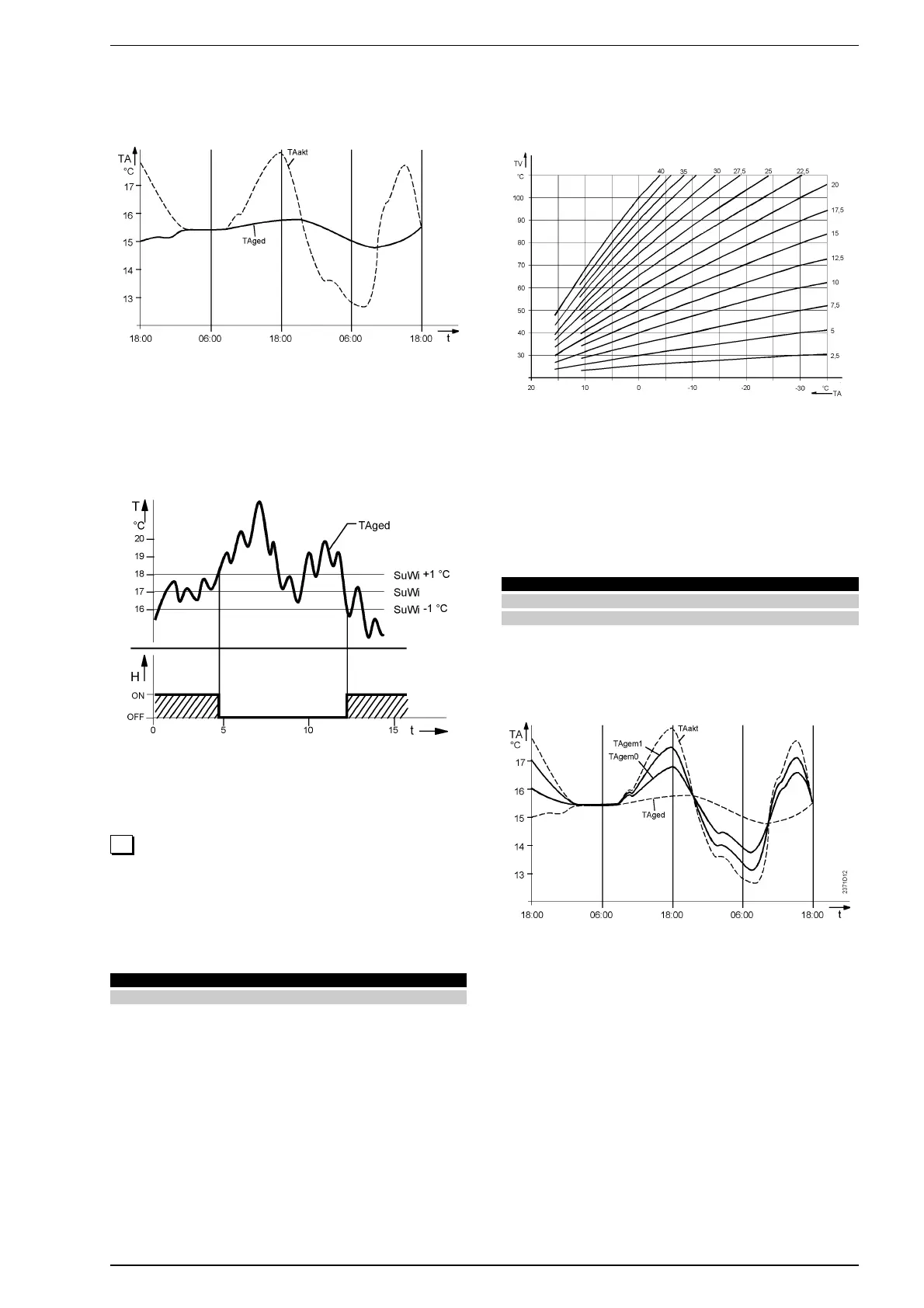

Para determinar la conmutación, se compara la configuración de la
temperatura de conmutación verano/invierno (que en el gráfico
siguiente está indicada con SuWi), ± un diferencial de conmutación
fijo, con la temperatura exterior atenuada.
Pendiente de la curva de calefacción (MASTER)
El regulador genera el setpoint de la temperatura de envío en función
de la curva de calefacción seleccionada.
a) Presione los pulsadores de selección de las líneas para seleccio-
nar la línea 17
b) Presione los pulsadores más/menos para seleccionar la pen-
diente de la curva.
Cuando la curva está inactiva (configuración–.––), el regulador nece-
sita un requerimiento de calor exterior. Éste debe transmitirse al
regulador mediante LPB o mediante input H1.
Si existen diferentes señales presentes, el regulador utilizará la
demanda más elevado.
Utilizando la curva de calefacción, el regulador genera el setpoint de
la temperatura de envío, permitiendo al sistema mantener una tem-
peratura ambiente constante aún sin utilizar una unidad ambiente.
Cuanto más acentuada es la pendiente de la curva de calefacción,
tanto más alto es el valor prescrito de la temperatura de envío con
bajas temperaturas exteriores.
El confort aumenta notablemente utilizando una unidad ambiente.
La temperatura exterior compuesta es una combinación de la tem-
peratura exterior efectiva y de la temperatura exterior atenuada tal
como es calculada por el regulador.
La combinación de la temperatura exterior efectiva y la atenuada
depende del tipo de construcción del edificio ( configuración 105 ) y
está generada del siguiente modo:
La temperatura exterior compuesta actúa como variable de compen-
sación sobre el control de la temperatura de envío, que de este modo
se combina con las condiciones meteorológicas predominantes.
TAakt = temperatura exterior efectiva
TAged = Temperatura exterior atenuada
Conmutación entre el funcionamiento verano e invierno
TAged = Temperatura exterior atenuada
SuWi = Temperatura de conmutación verano / invierno
T = Temperatura
t = tiempo
H = Calefacción
17
Campo de configuración Unidad Configuraciones de fábrica
–.–– / 2.5…40 Incremento 15.0
TV = temperatura de envío
TA = temperatura exterior compuesta
TAakt = temperatura exterior efectiva
TAged = temperatura exterior atenuada
TAgem1 = temperatura exterior compuesta para estructuras ligeras
TAgem0 = Temperatura exterior compuesta para estructuras edilicias
pesadas
Tipo de construcción seleccionado Temperatura exterior compuesta
Pesado (planteamiento 105 = 0) Tagem 1/2 TAakt + 1/2 TAged
Ligero (planteamiento 105 = 1) Tagem = 3/4TAakt + 1/4 TAged
