156

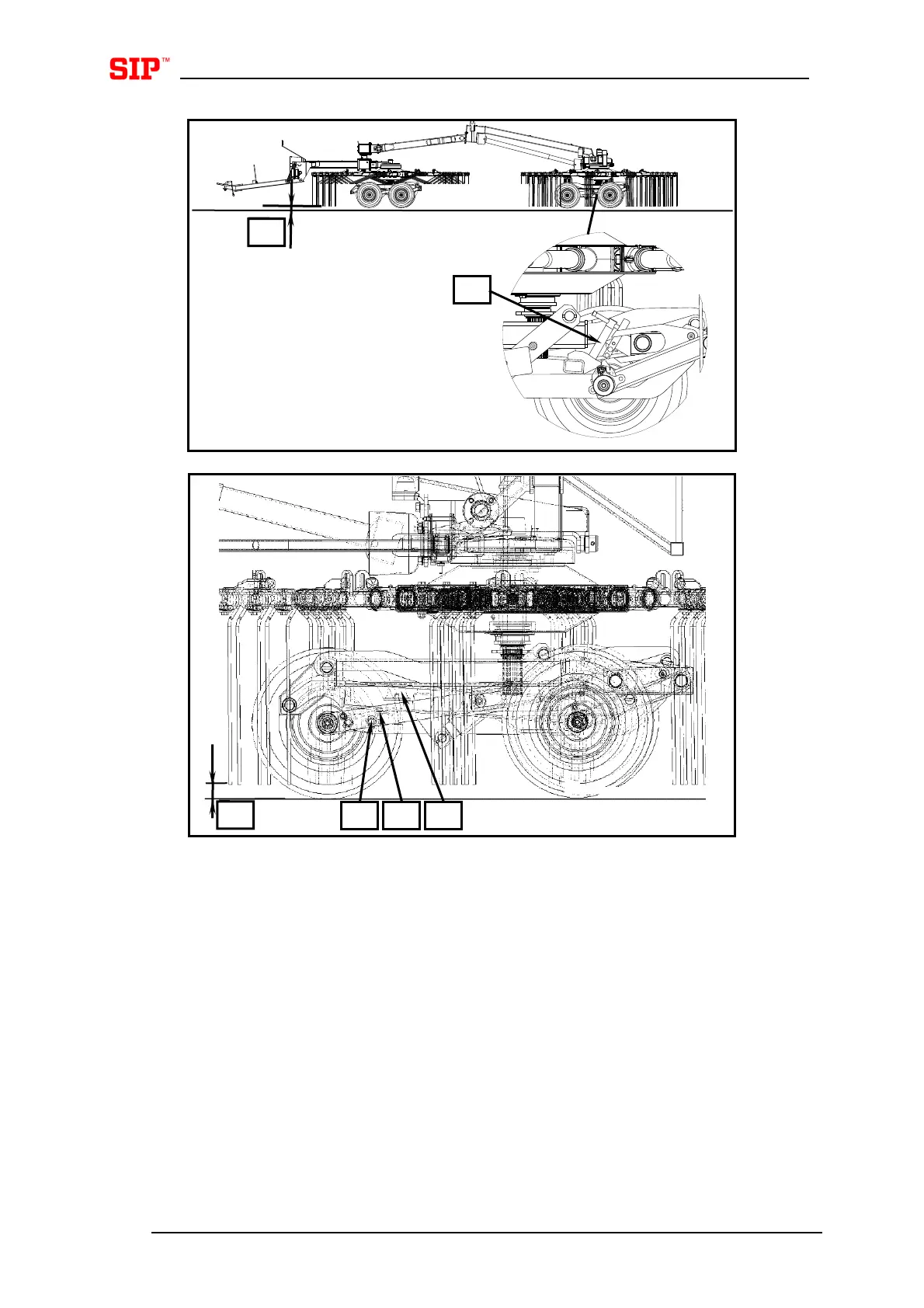

Afbeelding 12 Figura 12
Afbeelding 13 Figura 13
Controleer of de afstand tussen de tanden
en de effen bodem (A) (afb. 8) ongeveer 25
mm is.
Door het verdraaien van de spindel (1) (afb.
12).kan de hoogte worden gecorrigeerd.
Controleer of de rotor vlak of licht voorover
staat.
Corrigeer de afwijking (afb. 13)
a) Maak de bout (2) los en stel af met de
bout (3)
b) Draai aan na het afstellen (2)
Controleer of de rubberen demper (4) (afb.
13) de lagerbuis licht raakt wanneer de
tandafstand juist is afgesteld.
Corrigeer de afwijking met de
demperafstelling (4).
Comprobar que la distancia entre las púas y
una superficie plana (A) (ver figura 8) sea
de unos 25 mm.
La desviación puede ser corregida con el
husillo (1) en el chásis del rotor frontal (ver
figura 12).
Comprobar que el rotor esté plano o
ligeramente inclinado hacia adelante.
Corregir la desviación (ver figura 13)
a) Aflojar el tornillo (2) y ajustar con el
tornillo (3)
b) Una vez ajustado, apretar el tornillo (2)
Comprobar si el caucho amortiguador (4)
(ver figura 13), una vez que la distancia de
las púas ha sido correctamente ajustada,
toca ligeramente el tubo soporte.
Corregir la desviación ajustando el
amortiguador (4).
2
3 4
1
