82
5.4 Schmierung
5.4 Lubrication
Auf dem Bild sind alle Schmierstell
en
gekennzeichnet. Eine lan
ge Lebensdauer Ih
rer
Maschine erreichen Sie durch Einhaltung der
hier angegebenen
Wartungs- und
Schmierzeiten intervalle.

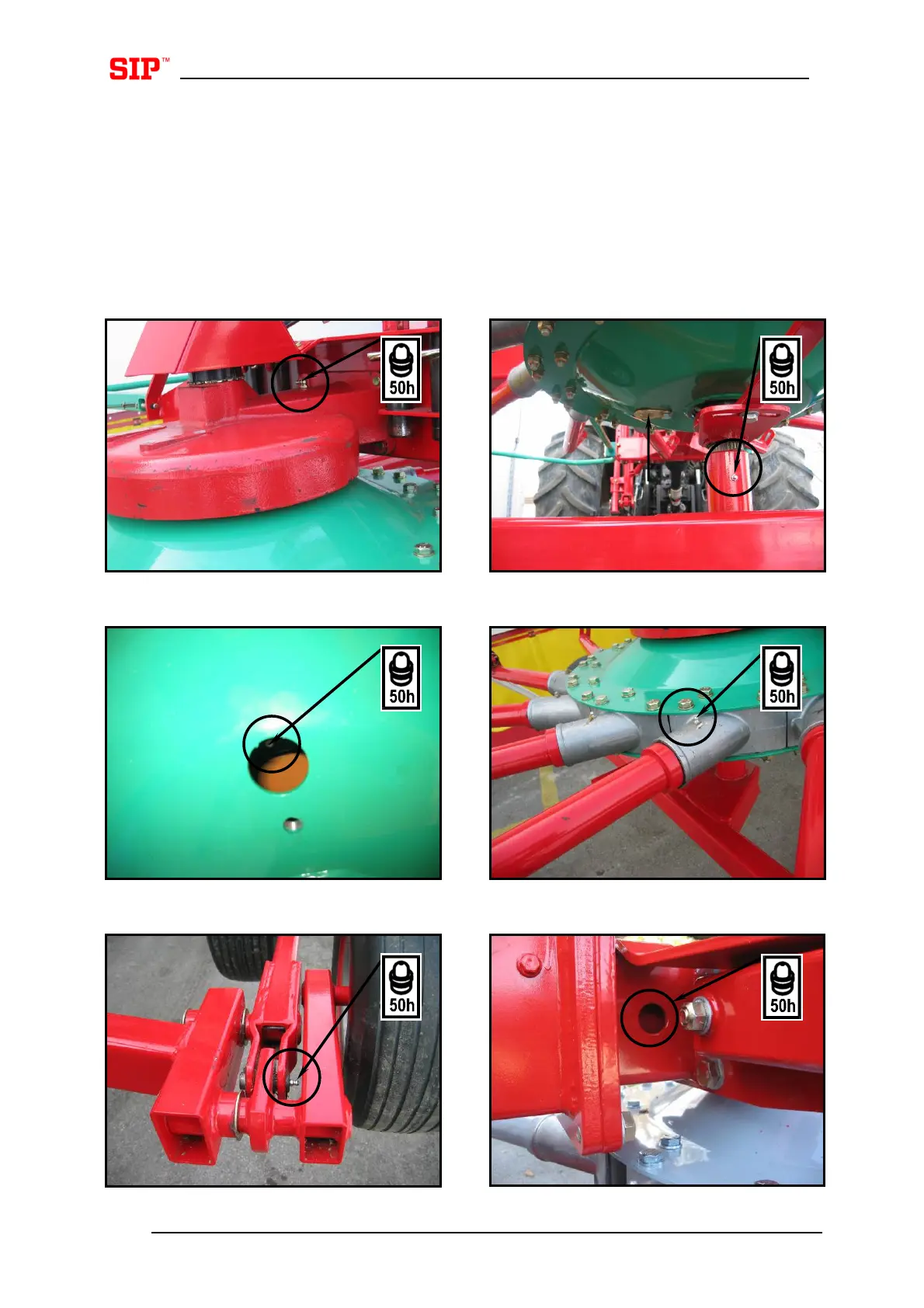

In the figure all the lubri
cation spots are marked.
Long life of the swather is achieved if the time
intervals shown here are met.
Bild - Figure 26
DETAJL - A
DETAJL
-
A
95
97
