SIP STAR 600/20 T - Nastavitev Prečnega Nagiba Obeh Rotorjev

25
 
 Čistost zgrabljanja dosežete s pravilno
nastavitvijo višine zgrabljalnih prstov.
 Čistost zgrabljanja dosežete s pravilno
nagnjenim rotorjem.
 Mirni tek dosežete s pravilno
namestitvijo gumi blažilca,
poškodovanega zamenjajte!
 Čisto sakupljanje postižete s ispravnom
visinom sakupljačkih prstiju.
 Čisto sakupljanje postižete s ispravno
nagnutim rotorom.
 Miran rad postižete s ispravno
nameštenim gumi amortizerom.
Oštečnog promjenite!
3.1.4 Nastavitev prečnega nagiba
obeh rotorjev
3.1.4 Regulacija poprečnog nagiba
obiju rotora
Rotorja morata stati ravno tudi prečno. Rotora morata stajati ravno i poprečno.

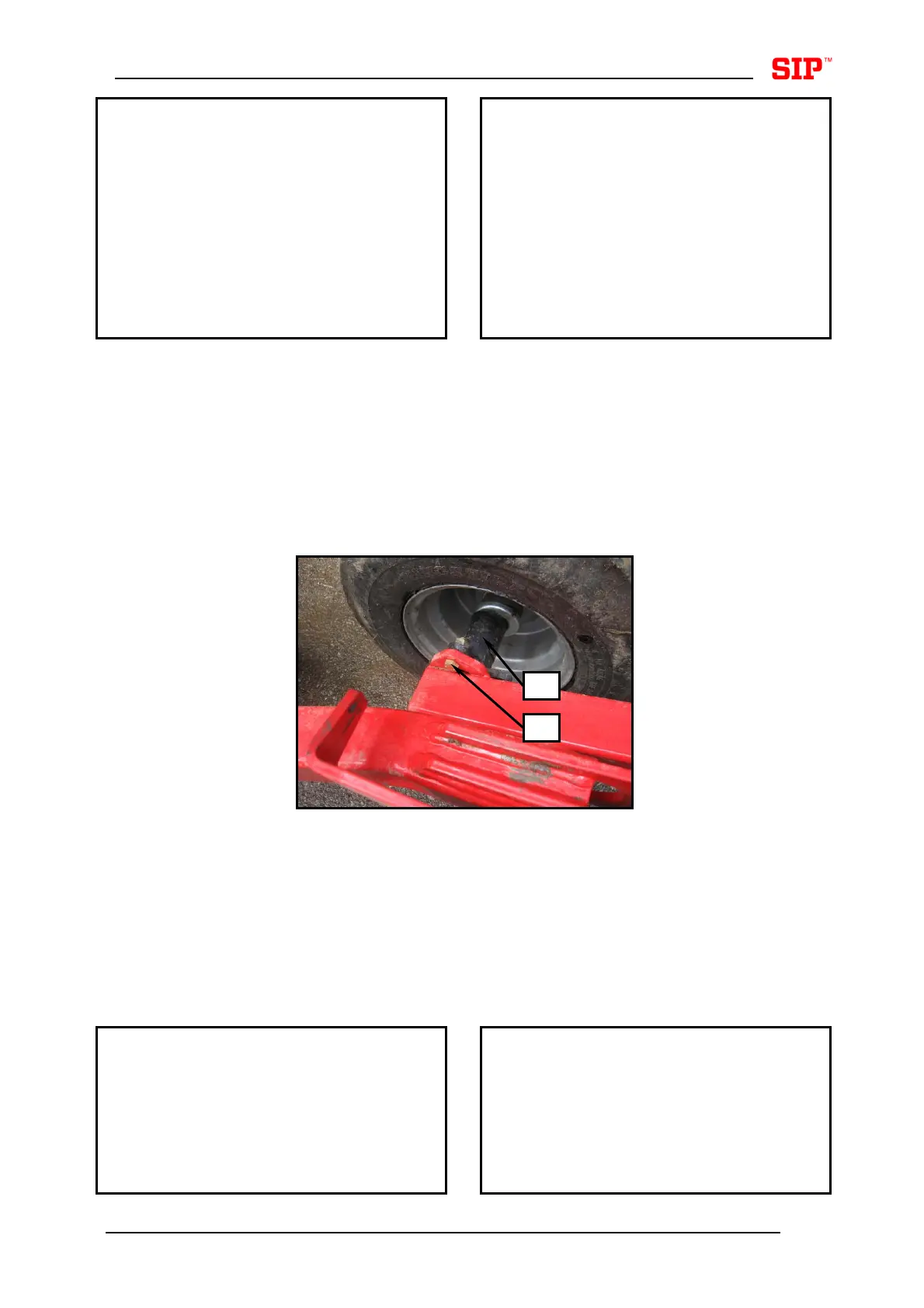

Slika 14
 Preverite ali je prečno glede v smer vožnje
rotor ravno postavljen.
 Odstopanje odpravite (slika 14)
a) odvijte vijak (1) na levi strani podvozja
in ga izvlecite;
b) zavrtite polos (2) z namenskim ključem,
ki je priložen stroju, v primerno pozicijo
(trije položaji);
c) vstavite in privijte vijake (1).

Provjerite, dali je rotor poprečno u smjeru
vožnje postavljen ravno.
 Odstupanje ispravite (slika 14)
a) s lijeve strane, podvozja odvrnite i
izvucite vijak (1);
b) sa posebnim ključem, koji je priložen
stroju, zvrtite poluosovinu (2) u
odgovarajuči položaj (tri položaja);
c) namestite i pričvrstite vijak (1).

 Čistost zgrabljanja dosežete
s pravilno nastavijo višine
zgrabljalnih prstov.
 Čistost zgrabljanja dosežete
s pravilno nagnjenim
rotorjem.
 Mirni tek dosežete s pravilno
namestitvijo gumi blažilca.

 Čistost sakupljanja postižete
s ispravnom visinom
sakupljačkih prstiju.
 Čistost sakupljanja postižete
s ispravno nagnutim rotorom.
 Miran rad postižete s
ispravno nameštenim gumi
amortizerom.
2
1
