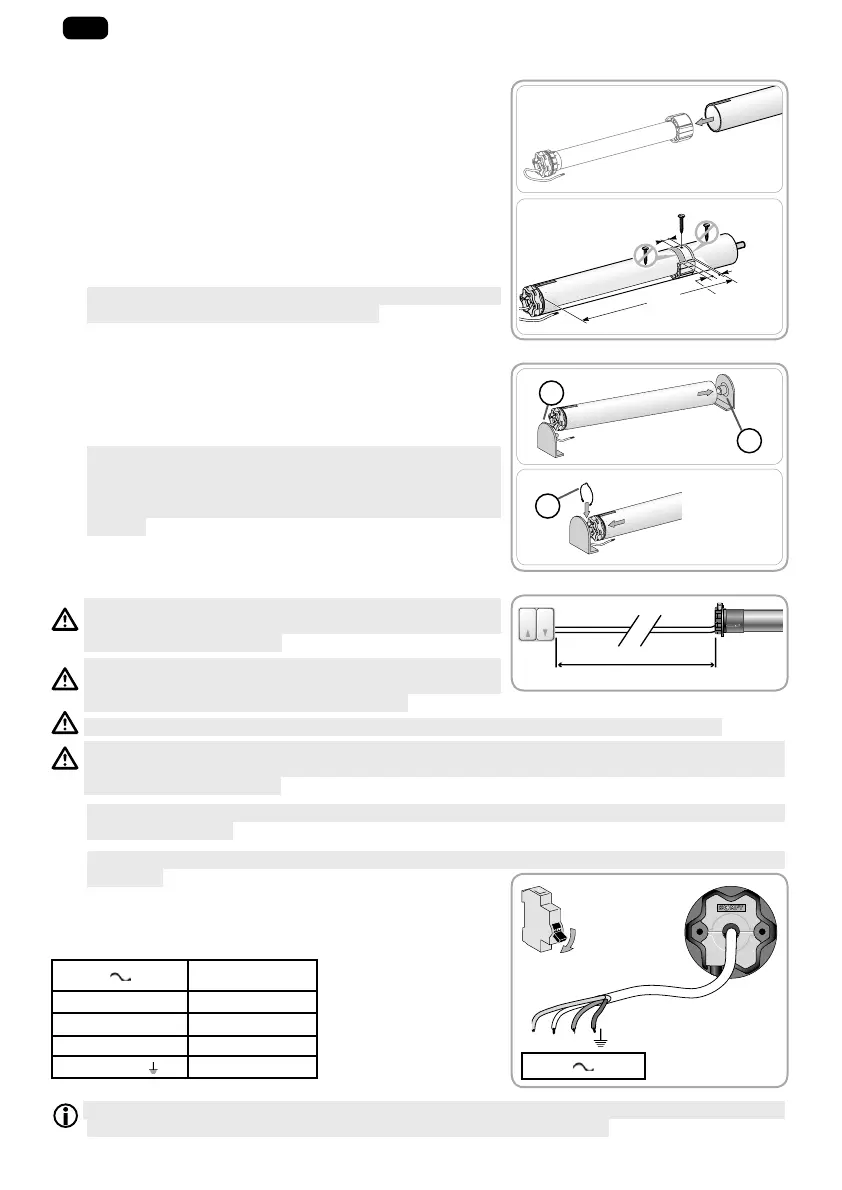

2. 1. 3. Zusammenbau von Antrieb und Welle
1) Führen Sie den Antrieb in die Welle ein.
Positionieren Sie bei auf der Innenseite glatten Wellen die
Ausklinkung am Führungszapfen des Adapters.
2) Der Mitnehmer muss im Inneren der Welle gegen
Verschieben gesichert werden:
• Entweder durch Befestigung der Welle am Mitnehmer durch
4 selbstschneidende Schrauben mit einem Durchmesser
von Ø 5 mm oder durch 4 Edelstahl-Blindnieten mit einem
Durchmesser von Ø 4,8 mm, die zwischen 5 mm und 15
mm vom äußeren Ende des Mitnehmers entfernt an der
Welle angebracht werden.
1
Die Schrauben bzw. Blindnieten dürfen nur am Mitnehmer
angebracht werden, niemals am Antrieb.
• Oder durch Verwendung einer Aufschraubkappe für Wellen
mit Innengewinde.
2. 1. 4. Einbau der Wellen-Antriebs-Einheit
1) Bringen Sie die Wellen-Antriebs-Einheit am Gegenlager f und
am Antriebslager g an:
1
Vergewissern Sie sich, dass die Wellen-Antriebs-Einheit
am Gegenlager verriegelt ist. Damit wird verhindert, dass
sich die Befestigung der Welle mit dem Antrieb vom
Gegenlager löst, wenn der Rollladen seine untere Endlage
erreicht.
2) Bringen Sie, je nach Art des Lagers, den Federring h an.
2. 2. VERKABELUNG
Errichten, Prüfen, Inbetriebsetzen and Fehlerbehebung der
Anlage darf nur von einer Elektrofachkra- durchgeführt
werden (DIN VDE 1000-10).
Alle Kabel, die in Kontakt mit einer metallischen Wandung
geraten könnten, müssen mit einer Hülse oder
Ummantelung geschützt und isoliert werden.
Bringen Sie die Kabel so an, dass sie nicht in Kontakt zu beweglichen Teilen geraten können.
Wenn der Antrieb im Freien eingesetzt wird und wenn ein Versorgungskabel des Typs H05-VVF
verwendet wird, muss dieses in einem UV-beständigen Kabelrohr, zum Beispiel in einem
Kabelkanal verlegt werden.
1
Achten Sie darauf, dass das Netzkabel des Antriebs zugänglich bleibt: Es muss sich einfach
austauschen lassen.
1
Sehen Sie eine Schleife im Netzkabel vor, um das Eindringen von Wasser in den Antrieb zu
vermeiden
- Unterbrechen Sie die Spannungsversorgung.
- Schließen Sie den Antrieb gemäß den Angaben in unten
stehender Tabelle an:
230 V 50 Hz Kabel
Neutralleiter (N) Blau
Phase (L1) Braun
Phase (L2) Schwarz
Schutzleiter (
)Gelb/grün
A b h ä n g i g v o n d e r B e l a s t b a r k e i t d e r S t e u e r u n g u n d d e r v e r w e n d e t e n A n t r i e b s v a r i a n t e , k ö n n e n
mehrere Antriebe an einer Bedieneinheit parallel angeschlossen werden.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
AUS
