PL
Ilustracje nie mają charakteru wiążącej umowy.

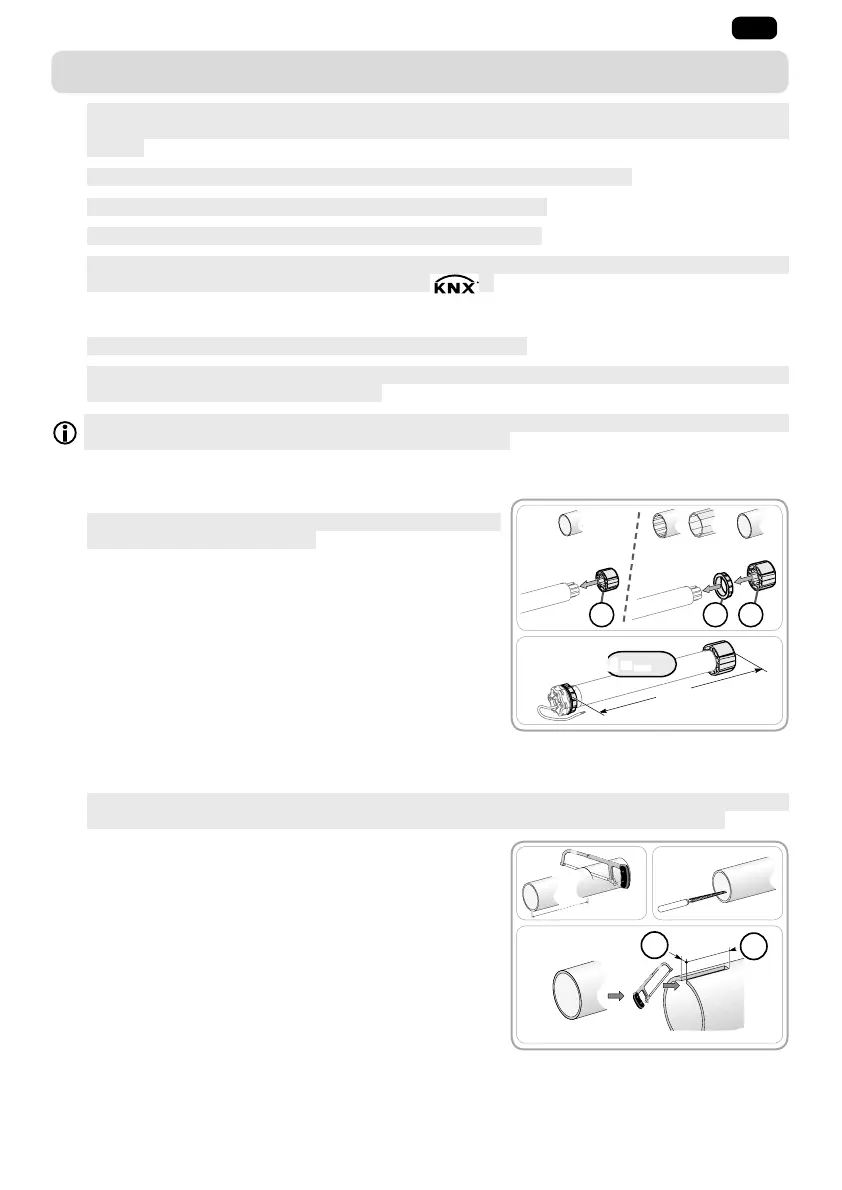

2. MONTAŻ
1
Z a l e c e n i a , k t ó r y c h m u s i koniecznie przestrzegać instalator posiadający kwalifikacje zawodowe w
zakresie urządzeń mechanicznych i automatyki w budynkach mieszkalnych wykonujący montaż
napędu.
1
Nie wolno upuszczać, uderzać, przewiercać ani zanurzać napędu w płynach.
1
Zainstalować indywidualny punkt sterujący dla każdego napędu.
1
Nigdy nie podłączać 2 punktów sterujących do jednego napędu.
1
Należy sprawdzić kompatybilność w przypadku zastosowania tego napędu z systemem
komunikacyjnym typu magistrala (np.: system „ ”).
2. 1. MONTAŻ
1
Sprawdzić konstrukcję rolety i powiązanych z nią elementów.
1
U p e w n i ć s i ę , ż e z a s t o s o w a n y n a p ę d j e s t d o s t o s o w a n y d o r o z m i a r ó w r o l e t y , a b y u n i k n ą ć r y z y k a
uszkodzenia rolety i/lub produktu Somfy.
W c e l u u z y s k a n i a i n f o r m a c j i d o t y c z ą c y c h z g o d n o ś c i n a p ę d u z r o l e t ą i e l e m e n t a m i d o d a t k o w y m i ,
należy zwrócić się do producenta rolety lub do firmy Somfy.
2. 1. 1. Przygotowanie napędu
1
U p e w n i ć s i ę , ż e w e w n ę t r z n a ś r e d n i c a r u r y n a w o j o w e j
wynosi 47 mm lub jest większa.
1) Zamontować akcesoria niezbędne do umieszczenia napędu
w rurze nawojowej:
• Albo sam zabierak a na napędzie.
• Albo adapter b i zabierak c na napędzie.
2) Zmierzyć długość (L1) między wewnętrzną krawędzią
głowicy napędu a końcówką zabieraka.
2. 1. 2. Przygotowanie rury nawojowej
1
Z a m o n t o w a ć n a p ę d i l m o 5 0 W T w r u r z e n a w o j o w e j o g r u b o ś c i c o n a j m n i e j 0 , 5 m m i o g ł a d k i e j
powierzchni wewnętrznej: wewnątrz rury nie powinno być spoin, zagnieceń, załamań itp.
1) Przyciąć rurę nawojową na żądaną długość, zależnie od
typu napędzanego produktu.
2) Wygładzić pilnikiem krawędzie rury nawojowej i usunąć
opiłki.
3) W przypadku gładkich rur nawojowych, wykonać wycięcie
zgodnie z wymiarami podanymi na rysunku:
• d = 4 mm (0.16 cala)
• e = 28 mm (1.1 cala)
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
