HR
Slike koje nisu dogovorene ugovorom
2. POSTAVLJANJE
1
Upute kojih se obavezno mora pridržavati stručnjak za motorizaciju i automatizaciju u stanovanju
koji ugrađuje motor.
1
Motor nikada ne smije pasti, ne smije ga se udariti, bušiti ili uranjati.
1
Za svaki motor mora se postaviti po jednu individualnu upravljačku jedinicu.
1
Zabranjeno je priključivanje 2 upravljačke jedinica na isti motor.
1
Provjerite kompatibilnost u slučaju upotrebe ovog motora sa sustavom sa sabirnicom
(npr.: sustav „ ”).
2. 1. UGRADNJA
1
Provjerite robusnost rolete i njene opreme.
1
P r o v j e r i t e j e l i m o t o r k o j i r a b i t e p r i l a g o đ e n d i m e n z i j a m a r o l e t e k a k o b i s t e i z b j e g l i o p a s n o s t o d
oštećenja rolete i/ili proizvoda Somfy.
S v e i n f o r m a c i j e o k o m p a t i b i l n o s t i m o t o r a s r o l e t o m i o s t a l o m o p r e m o m z a t r a ž i t e o d p r o i z v o đ a č a
roleta ili tvrtke Somfy.

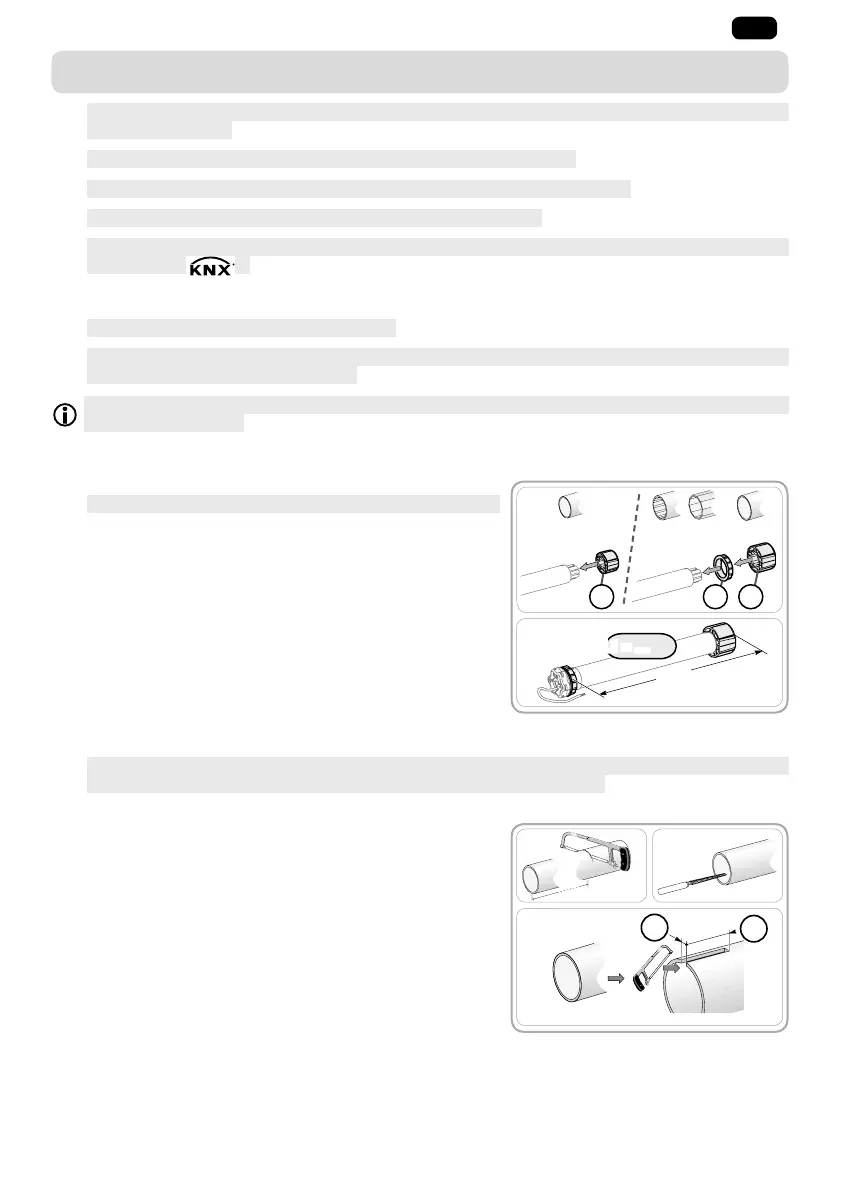

2. 1. 1. Priprema motora
1
P r o v j e r i t e j e l i u n u t a r n j i p r o m j e r c i j e v i v e ć i i l i j e d n a k 4 7 m m .
1) Postavite potrebnu opremu za uklapanje motora u cijev za
namatanje :
• Ili samo jedan kotačić a na motor.
• Ili ozubljeni dio b i kotačić c na motor.
2) Izmjerite dužinu (L1) između unutarnjeg ruba glave motora
i kraja kotačića.
2. 1. 2. Priprema cijevi
1
P o s t a v i t e m o t o r i l m o 5 0 W T u c i j e v z a n a m a t a n j e d e b l j i n e m i n i m a l n o 0 , 5 m m , č i j a j e u n u t a r n j a
površina glatka: bez varova, neravnina, nabora itd., u unutrašnjost cijevi.
1) Izrežite cijev za namatanje na željenu dužinu, ovisno o proizvodi koji treba motorizirati.
2) Pobrusite cijev za namatanja i uklonite strugotine.
3) Na glatkim cijevima za namatanje, izrežite otvor sljedećih
dimenzija:
• d = 4 mm (0,16 in)
• e = 28 mm (1,1 in)
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
