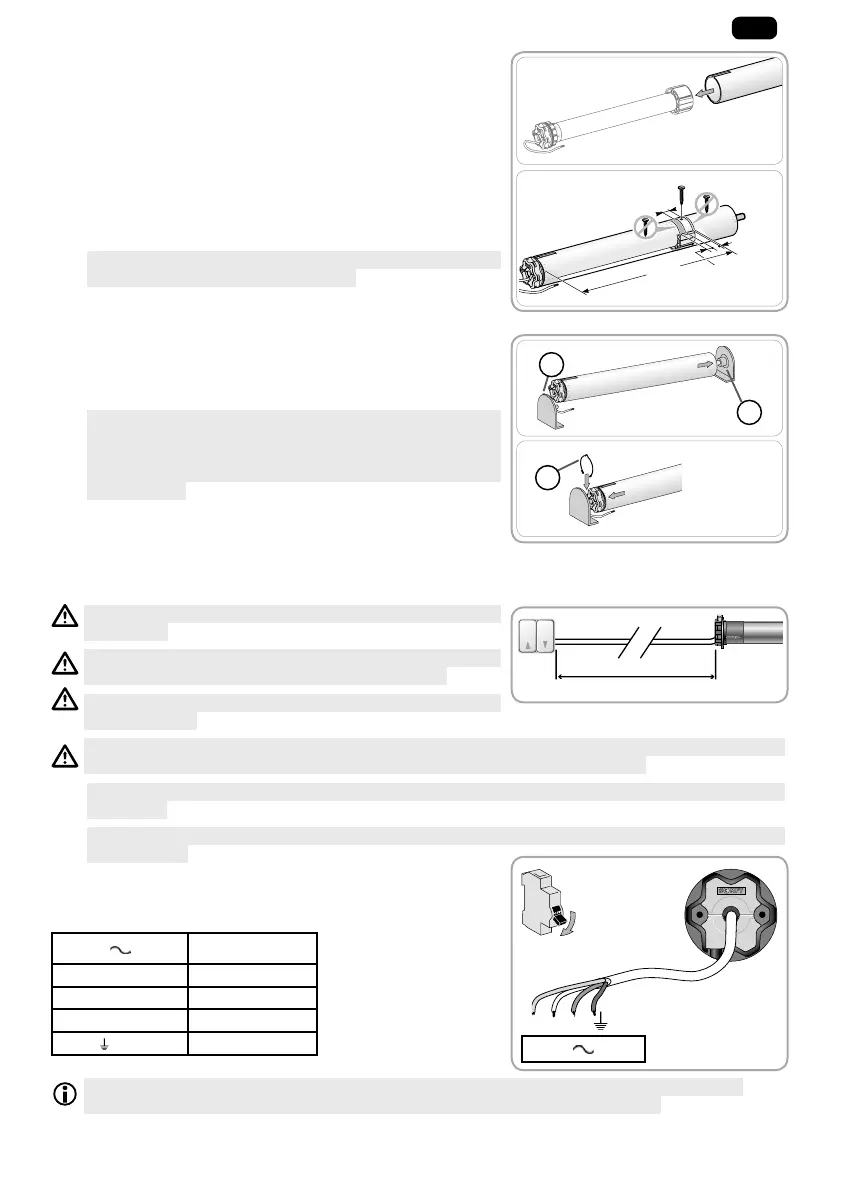

2. 1. 3. Assemblage motorisation - tube
1) Glisser le moteur dans le tube d’enroulement.
Pour les tubes d’enroulement lisses à l’intérieur,
positionner l’encoche découpée sur l’ergot de la couronne.
2) La roue doit être bloquée en translation dans le tube
d’enroulement:
Soit en fixant le tube d’enroulement sur la roue à l’aide de
4 vis parker Ø 5 mm ou 4 rivets pop acier Ø 4,8 mm placés
entre 5 mm et 15 mm de l’extrémité extérieure de la roue,
quel que soit le tube d’enroulement.
1
Les vis ou les rivets pop ne doivent pas être fixés sur le
moteur mais uniquement sur la roue.
Soit par l’utilisation d’un stop roue, pour les tubes non
lisses.
2. 1. 4. Montage de l’ensemble tube - motorisation
1) Monter et xer l’ensemble tube-motorisation sur le support
embout f et sur le support motorisation g :
1
S’assurer que l’ensemble tube-motorisation est verrouillé
sur le support embout. Cette opération permet d’éviter à
l’ensemble tube-motorisation de sortir de la xation du
support embout lorsque le volet roulant arrive en n de
course basse.
2) Suivant le type de support, mettre l’anneau d’arrêt h en place.
2. 2. CÂBLAGE
Respecter la Norme NF C 15-100 pour les installations
électriques.
Les câbles traversant une paroi métallique doivent être
protégés et isolés par un manchon ou un fourreau.
Attacher les câbles pour éviter tout contact avec une partie
en mouvement.
Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type HO5-VVF alors
installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.
1
Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
1
Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans la
motorisation !
- Couper l’alimentation secteur.
- Connecter la motorisation selon les informations du tableau
ci-dessous :
230 V 50 Hz Câble
Neutre (N) Bleu
Phase (L1) Marron
Phase (L2) Noir
Terre (
)Vert-Jaune
S e l o n l e c o u r a n t d e c h a r g e m a x i m a l e d u p o i n t d e c o m m a n d e e t s e l o n l e s t y p e s d e m o t e u r s ,
plusieurs moteurs peuvent être connectés en parallèle à un point de commande.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L 50 m
230 V 50 Hz
N L1 L2
OFF
