Copyright © 2015 Somfy SAS. All rights reserved.
LV
Ilustratīvi attēli, kas nav saistoši

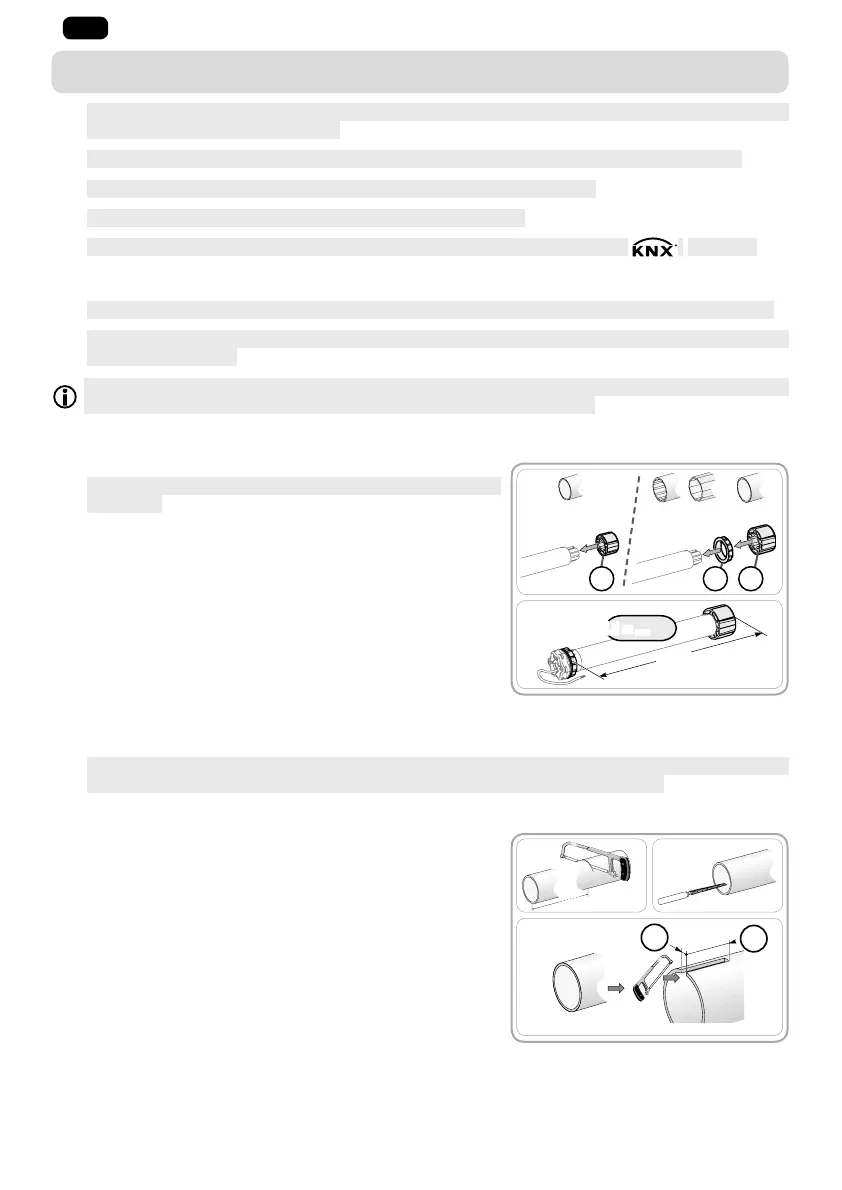

2. MONTĀŽA
1
Norādījumi, kas ir obligāti jāievēro mājsaimniecībā lietojamas automātikas un motorizācijas
speciālistam, uzstādot aprīkojumu.
1
Nekad nemetiet, nekratiet, neurbiet, necaurduriet un neiegremdējiet aprīkojumu šķidrumā.
1
Katram motorizācijas aprīkojumam uzstādiet atsevišķu vadības slēdzi.
1
Nekad nepieslēdziet vienam motoram divus vadības slēdžus.
1
Izmantojot motoru ar maģistrāles sistēmu, pārbaudiet saderību (piem., “
”
sistēma).
2. 1. MONTĀŽA
1
Regulāri pārbaudiet, vai rullējamais slēģis un tā papildpiederumi ir stabili un kārtīgi nostiprināti.
1
P ā r l i e c i n i e t i e s , v a i m o t o r a g a r u m s a t b i l s t r u l l ē j a m ā s l ē ģ a g a r u m a m ( c i t ā d i i e s p ē j a m s s a b o j ā t s l ē ģ i
un/vai „Somfy” ierīci.
L a i i e g ū t u i n f o r m ā c i j u p a r m o t o r i z ā c i j a s a p r ī k o j u m a s a d e r ī b u a r r u l l ē j a m o s l ē ģ i u n t ā
papildpiederumiem, vērsieties pie „Somfy” vai slēģa ražotāja pārstāvja.
2. 1. 1. Motora sagatavošana
1
P ā r l i e c i n i e t i e s , k a c a u r u l e s i e k š ē j a i s d i a m e t r s i r 4 7 m m
vai lielāks.
1) Uzstādiet piederumus, kas nepieciešami motora
ievietošanai caurulē:
• uzstādiet uz motora vai nu tikai vilcējgalu a,
• vai arī skaitītāja galu b un vilcējgalu c.
2) Nomēriet attālumu (L1) starp motora pamatnes iekšējo
malu un riteņa tālāko malu.
2. 1. 2. Caurules sagatavošana
1
M o t o r s „ i l m o 5 0 W T ” j ā u z s t ā d a c a u r u l ē , k u r a s s i e n i ņ a s b i e z u m s n a v p l ā n ā k s p a r 0 , 5 m m u n k u r a s
iekšpuse ir gluda. Caurulei jābūt bez šuvēm, stiprinājumiem, izliekumiem u. tml.
1) Nogrieziet nepieciešamo caurules garumu, lai tā atbilstu darbināmajam elementam.
2) Attīriet to no skaidām.
3) Ja caurule ir gluda, izveidojiet šāda izmēra ierobu:
• d = 4 mm (0,16 collas)
• e = 28 mm (1,1 colla)
1)
L1
L1 = ...
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
