73
Copyright © 2015 Somfy SAS. All rights reserved.
LV
Ilustratīvi attēli, kas nav saistoši

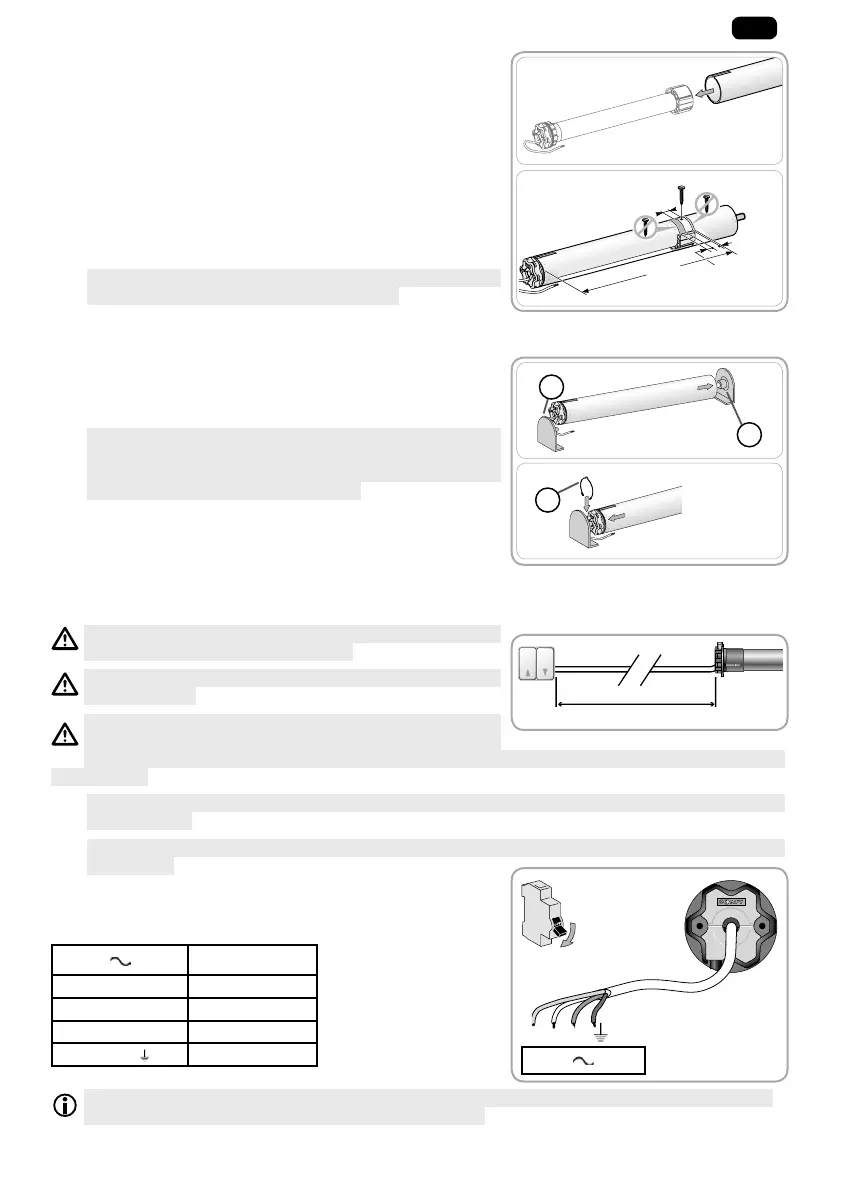

2. 1. 3. Motora sastiprināšana ar cauruli
1) Ievietojiet motoru caurulē.
Ja caurule iekšpusē ir gluda, novietojiet izveidoto ierobu
uz gredzena kronšteina.
2) Ritenim, ievirzoties caurulē, ir jānobloķējas tajā vienā no
minētajiem veidiem.
• Viena iespēja – cauruli nostiprina uz riteņa, izmantojot
četras pašvītņotājskrūves (Ø – 5 mm) vai četras slēptās
tērauda kniedes (Ø – 4,8 mm), kas neatkarīgi no caurules
ir izvietotas 5–15 mm attālumā no vilcējgala tālākās ārējās
malas.
1
Skrūves vai slēptās kniedes nedrīkst piestiprināt pie
motora, tās jāpiestiprina tikai pie vilcējgala.
• Otra iespēja – izmantot negludām caurulēm paredzētu
riteņa blokatoru.
2. 1. 4. Caurules un motora montāža
1) Uzstādiet cauruli kopā motoru uz balstošā gultņa f un uz
motora stiprinājuma g un nofi ksējiet.
1
Pārliecinieties, vai caurule kopā ar motoru ir nofi ksēta
balstošajā stiprinājumā. Šādi iespējams nodrošināt, ka
caurule ar motoru neizslīd no balstošā stiprinājuma brīdī,
kad rullējamais slēģis izritinās pilnībā.
2) Atkarībā no balsta veida uzstādiet vietā aptures gredzenu h.
2. 2. ELEKTROINSTALĀCIJA
Ja kabeļi šķērso metāla starpsienu, tie ir jānodrošina un
jāizolē ar manšeti vai aizsargapvalku.
Lai kabeļi nesaskartos ar kustīgiem elementiem,
sastipriniet tos.
Ja motorizācijas aprīkojumu darbina ārpus telpām, ir
jāizmanto HO5-VVF tipa barošanas kabeli, kabelis ir
jānodrošina pret ultravioletā starojuma iedarbību (piemēram, jāievieto caurulē vai jāuzstāda zem
kabeļkanāla).
1
Gādājiet, lai motorizācijas aprīkojuma barošanas kabelim varētu piekļūt: tam ir jābūt viegli
nomaināmam.
1
Vienmēr atstājiet barošanas vadu nedaudz izliektu uz leju, lai ūdens neiekļūtu motorizācijas
aprīkojumā!
- Atslēdziet strāvas padevi.
- Pieslēdziet motorizācijas aprīkojumu, ņemot vērā tabulas
datus.
230 V 50 Hz Kabelis
Nulles (N) Zils
Fāze (L1) Brūns
Fāze (L2) Melns
Zemējums (
)Zaļš-dzeltens
A t k a r ī b ā n o v a d ī b a s s l ē d ž a m a k s i m ā l ā s s l o d z e s s t r ā v a s u n a t k a r ī b ā n o m o t o r u v e i d i e m v i e n a m
vadības slēdzim paralēli var būt pieslēgti vairāki motori.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
Izslēgts
