38
Copyright © 2015 Somfy SAS. All rights reserved.
PL
Ilustracje nie mają charakteru wiążącej umowy.

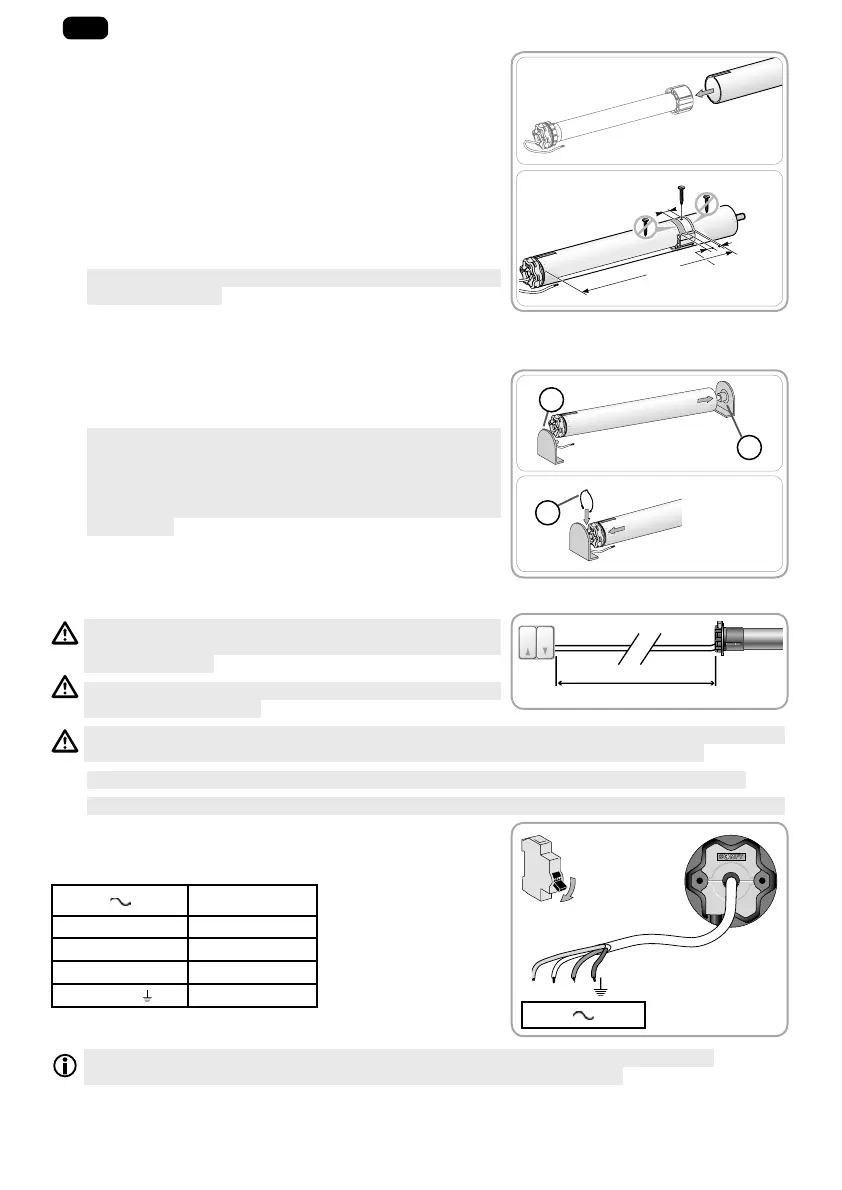

2. 1. 3. Połączenie napędu z rurą nawojową
1) Wsunąć napęd do rury nawojowej.
W przypadku gładkich rur nawojowych ustawić wykonane
wycięcie na adapterze.
2) Zabierak musi być zablokowany, aby zapobiec jego
przemieszczaniu się wzdłuż rury nawojowej:
• Można to wykonać poprzez przymocowanie rury nawojowej
do zabieraka za pomocą 4 wkrętów samogwintujących
Ø 5 mm lub 4 stalowych nitów Ø 4,8 mm umieszczonych
w odległości od 5 do 15 mm od zewnętrznej krawędzi
zabieraka, niezależnie od typu rury nawojowej.
1
Wkręty lub nity nie mogą być mocowane do napędu, lecz
tylko do zabieraka.
• Alternatywnie, może być zastosowana zaślepka zabieraka
w przypadku rur nawojowych, które nie są gładkie.
2. 1. 4. Montaż zespołu rura nawojowa-napęd
1) Zmontować i zamocować zespół rura nawojowa-napęd na
uchwycie montażowym kapsla rury f i na uchwycie napędu g:
1
S p r a w d z i ć , c z y z e s p ó ł r u r y n a w o j o w e j - n a p ę d u j e s t
zablokowany w uchwycie montażowym kapsla rury.
Czynność ta pozwala zapobiec wypadnięciu zespołu rura
nawojowa-napęd z mocowania w uchwycie montażowym
kapsla rury, gdy roleta znajdzie się w dolnym położeniu
granicznym.
2) W zależności od typu zastosowanego uchwytu napędu,
zamontować pierścień sprężysty h na swoim miejscu.
2. 2. OKABLOWANIE
Przewody przechodzące przez metalową ściankę muszą
być zabezpieczone oraz izolowane przy pomocy tulei lub
osłony ochronnej.
Zamocować przewody, aby zapobiec ich zetknięciu się z
ruchomymi elementami.
Jeżeli napęd jest używany na zewnątrz pomieszczeń, a przewód zasilający jest typu HO5-VVF,
zamontować przewód w kanale odpornym na działanie promieni UV, np. pod rynienką.
1
Zapewnić dostęp do przewodu zasilającego napędu: musi być możliwa jego łatwa wymiana.
1
Zawsze wykonać pętlę na przewodzie zasilającym, aby zapobiec przedostaniu się wody do napędu!
- Wyłączyć zasilanie sieciowe.
- Podłączyć napęd, zgodnie ze wskazówkami znajdującymi
się w poniższej tabeli:
230 V 50 Hz Przewód
Zerowy (N) Niebieski
Faza (L1) Brązowy
Faza (L2) Czarny
Uziemienie (
)Zielono-żółty
W z a l e ż n o ś c i o d m a k s y m a l n e g o p r ą d u o b c i ą ż e n i a o r a z t y p u n a p ę d u , i s t n i e j e m o ż l i w o ś ć
jednoczesnego podłączenia kilku napędów do jednego punktu sterującego.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
