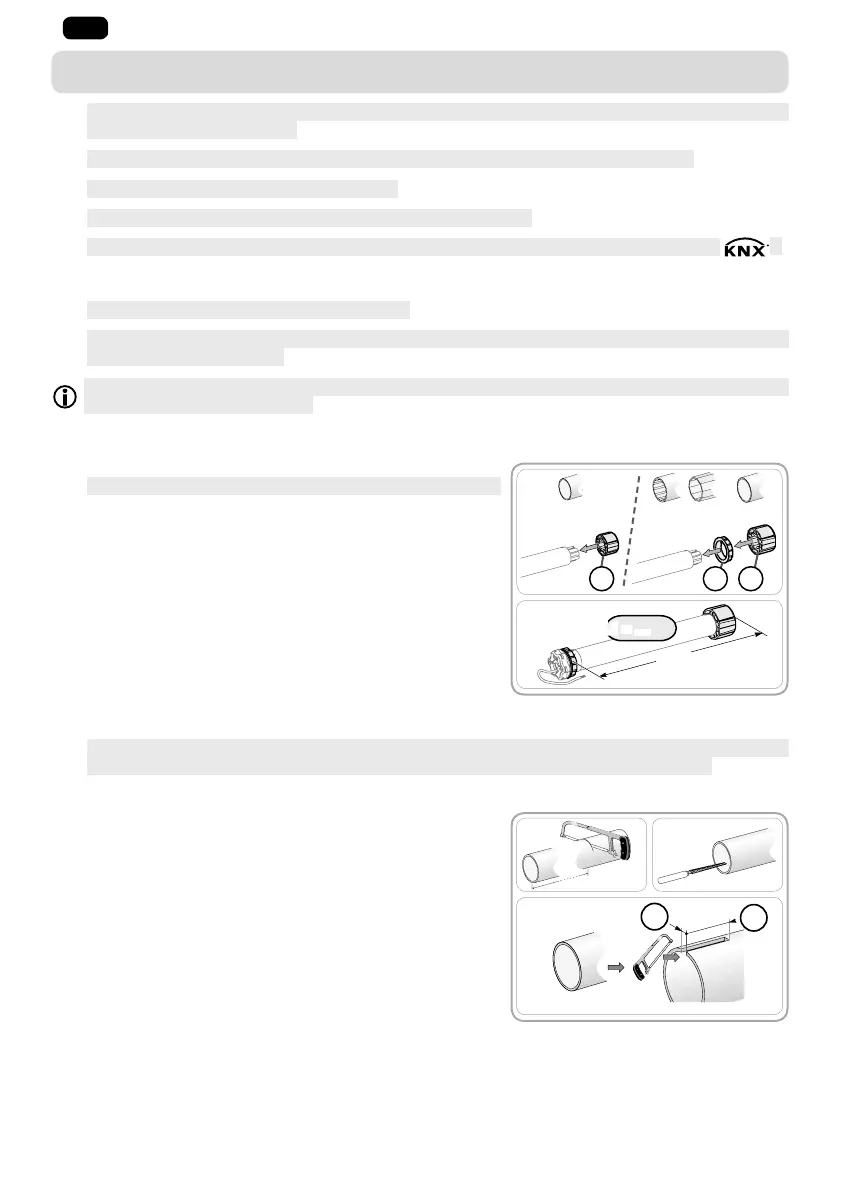

2. INSTALACIJA
1
Obavezno sledite preporuke stručnog lica za motorizaciju i automatizaciju životnog prostora koje
vrši instalaciju i motorizaciju.
1
Nikada nemojte da dozvolite da motor padne, pretrpi udarac, da se probuši ili potopi.
1
Postavite poseban prekidač za svaki motor.
1
Nikada nemojte da povezujete 2 kontrolne tačke na isti motor.
1
Proverite kompatibilnost za sluč aj da koristite motor sa bus sistemom (npr.: sistem „
”).
2. 1. MONTIRANJE
1
Proverite čvrstinu roletne i njenih elemenata.
1
U v e r i t e s e d a j e m o t o r k o j i s e k o r i s t i p r i l a g o đ e n v e l i č i n i r o l e t n i d a n e b i s t e r i z i k o v a l i d a o š t e t i t e
roletnu i/ili Somfy proizvod.
D a b i s t e d o b i l i i n f o r m a c i j e o k o m p a t i b i l n o s t i m o t o r a s a r o l e t n o m i p r a t e ć o m o p r e m o m , o b r a t i t e s e
proizvođaču roletne ili Somfy-u.
2. 1. 1. Priprema motora
1
U v e r i t e s e d a j e u n u t r a š n j i p r e č n i k c e v i v e ć i i l i j e d n a k 4 7 m m .
1) Namestite neophodnu prateću opremu za integrisanje
motora u cev za namotavanje:
• Ili samo točkić a na motor.
• Ili krunicu b i točkić c na motor.
2) Izmerite dužinu (L1) između donje ivice glave motora i kraja
točkića.
2. 1. 2. Priprema cevi
1
P o s t a v i t e m o t o r i l m o 5 0 W T u c e v z a o b m o t a v a n j e m i n i m a l n e d e b l j i n e z i d a c e v i 0 , 5 m m , č i j a j e
unutrašnja strana glatka: nema varova, optočavanja, savijanja, itd. u unutrašnjosti cevi.
1) Isecite cev za namotavanje na željenu dužinu u zavisnosti od motorizovanog proizvoda.
2) Izdubite cev za obmotavanje i uklonite opiljke.
3) Za glatke cevi za obmotavanje, napravite jedan usek
sledećih stranica:
• d = 4 mm (0,16 in)
• e = 28 mm (1,1 in)
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
