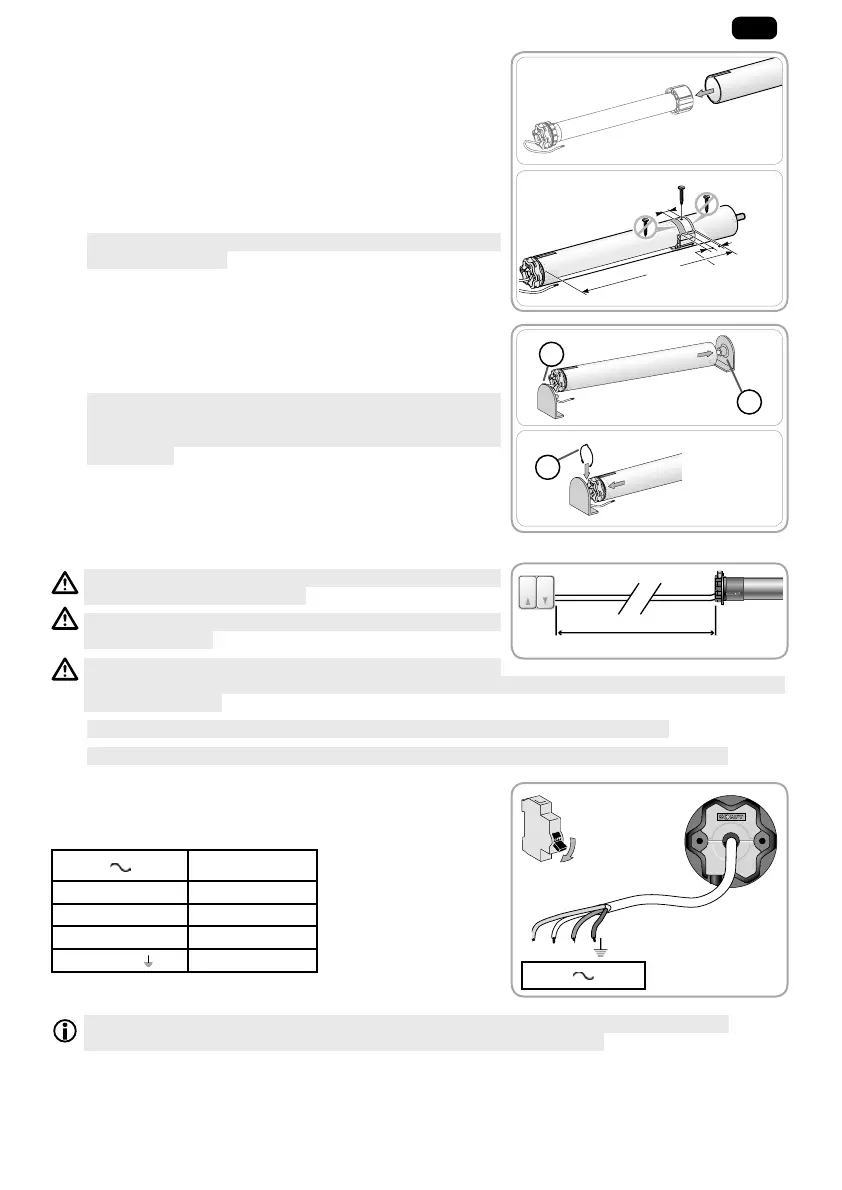

2. 1. 3. Sklop motor - cev
1) Uvucite motor u cev za obmotavanje.
Za cevi za obmotavanje koje su glatke sa unutrašnje
strane, postavite urez na krunicu.
2) Točkić mora da se blokira pri prenosu u cev za namotavanje :
• Ili pričvršćivanjem cevi za namotavanje pomoću 4 parker
vijka Ø 5 mm ili pomoću 4 čelične nitne Ø 4,8 mm
smeštenih između 5 mm i 15 mm od spoljašnjeg kraja
točkića, ma koja da je cev za namotavanje.
1
Vijci ili zakivci ne smeju se pričvršćivati na motor, već
isključivo na točkić.
• Ili korišćenjem točkića graničnika, za cevi koje nisu glatke.
2. 1. 4. Montiranje sklopa cev - motor
1) Namestite i pričvrstite sklop cev-motor na držač f i na držač
motora g:
1
Uverite se da je sklop cev-motor blokiran na kapici držača.
Ova radnja omogućava da se izbegne ispadanje sklopa
cev-motor iz ležišta držača kada roletna dođe do kraja
donjeg dela.
2) Vodeći računa o tipu držača, postavite prsten za
zaustavljanje h na mesto.
2. 2. POLAGANJE KABLA
Kablovi koji prolaze kroz metalni zid moraju da se zaštite i
izoluju spojnicom ili navlakom.
Pričvrstite kablove da biste izbegli svaki kontakt sa
pokretnim delom.
Ako se motor koristi sa spoljne strane i ako je kabl za
napajanje tipa HO5-VVF onda postavite kabl na vod koji je otporan na UV zrake, na primer ispod
prolaza za kablove.
1
Omogućite da kabl napajanja motora bude dostupan: on mora lako da se zameni.
1
Napravite uvek sponu sa kablom za napajanje kako biste izbegli prodiranje vode u motor!
- Isključite napajanje sektora.
- Povežite motor u skladu sa informacijama iz dole navedene
tabele:
230 V 50 Hz Kabl
Neutralna (N) Plava
Faza (L1) Braon
Faza (L2) Crno
Uzemljenje (
)Zeleno-Žuto
U s k l a d u s a m a k s i m a l n o m n o m i n a l n o m s t r u j o m z a n a p a j a n j e k o m a n d n e t a č k e i t i p o v i m a
motora, moguće je paralelno priključiti više motora na komandnu tačku.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
OFF
(isključeno)
