SOMFY ilmo2 50 WT - Inbetriebnahme

11
Copyright © 2015 Somfy SAS. All rights reserved.
DE
Abbildungen nicht bindend.
Beispiel für eine Steuerung mit 3 A Belastbarkeit:
Drehmoment Nm max. Anzahl
6 5
10 4
20 2
B e i E i n b i n d u n g d e s A n t r i e b s i n e i n S o m f y - S y s t e m ü b e r e i n e n A k t o r s i n d d i e A n s c h l u ß v o r s c h r i - e n
des Aktors zu beachten.
A k t o r e n m i t H a l b l e i t e r r e l a i s / T r i a c s d ü r f e n n i c h t v e r w e n d e t w e r d e n .

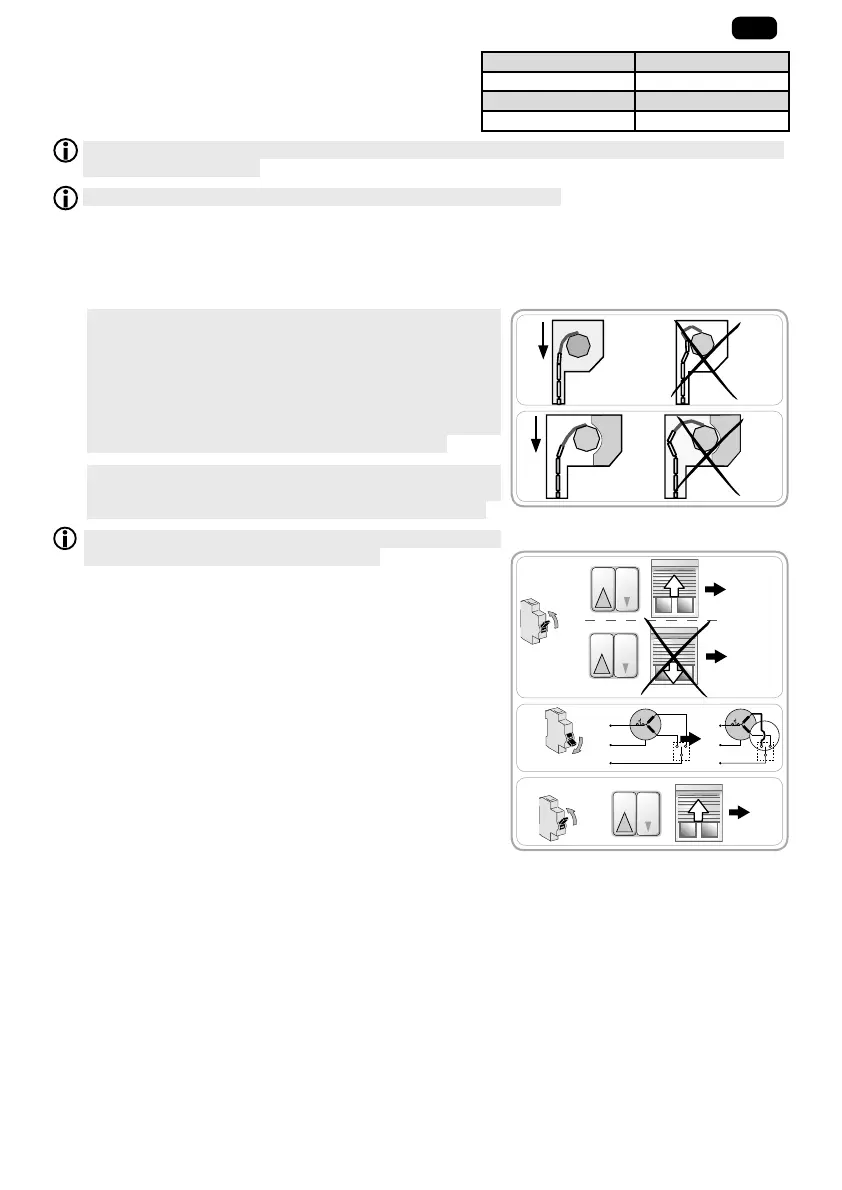

2. 3. INBETRIEBNAHME
1
S t e l l e n S i e n a c h d e m B e f e s t i g e n d e s R o l l l a d e n s a n d e r
Welle sicher, dass der feste Wellenverbinder so platziert
ist, dass das oberste Profil senkrecht in die
Führungsschienen einläu-, wenn sich der Rollladen in der
unteren Endlage befindet (Kra- F). Verändern Sie
gegebenenfalls die Anzahl der verwendeten Profile, um
die Stellung des Wellenverbinders zu korrigieren, wenn
sich der Rollladen in der unteren Endlage befindet.
1
Z i e h e n S i e d i e Ta b e l l e n u n d M o n t a g e a n l e i t u n g e n d e s
Herstellers der festen Wellenverbinder zurate, um die für
den jeweiligen Rollladen geeigneten Teile auszuwählen.
Verwenden Sie mindestens 2 feste Wellenverbinder, um
den Rollladen an der Welle zu befestigen.
1) Schalten Sie die Spannungsversorgung wieder ein.
- Drücken Sie auf die AUF-Taste der Bedieneinheit:
• B e w e g t s i c h d e r R o l l l a d e n a u f w ä r t s , i s t d i e I n b e t r i e b n a h m e
beendet.
• Bewegt sich der Rollladen abwärts, gehen Sie bitte wie folgt
vor.
2) Schalten Sie die Spannungsversorgung aus.
- Vertauschen Sie das braune und das schwarze Kabel an der
Bedieneinheit.
3) Schalten Sie die Spannungsversorgung wieder ein.
- Drücken Sie auf die AUF-Taste, um die Drehrichtung zu
überprüfen.
F
F
1
2
3
EIN
EIN
AUS
OK
2
OK
