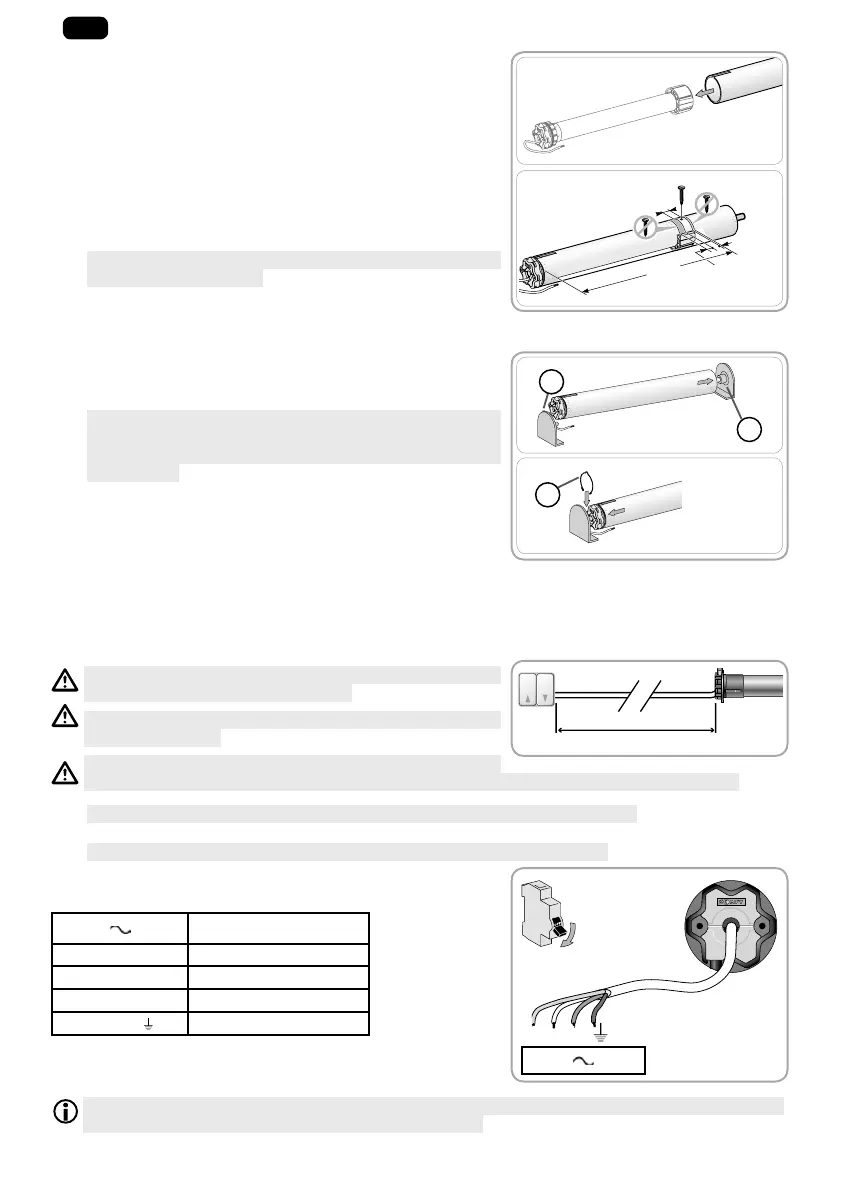

2. 1. 3. Spajanje motor – cijev
1) Klizno umetnite motor u cijev za namatanje.
Za cijevi za namatanje s glatkom unutrašnjošću, izrezani
otvor postavite na izdanak ozubljenog dijela.
2) Kotačić mora biti blokiran kod umetanja u cijev za
namatanje:
• Ili pričvršćivanjem cijevi za namatanje na kotačić pomoću
4 vijka parker Ø 5 mm ili 4 čelične slijepe zakovice Ø 4,8
mm koji se nalaze između 5 mm i 15 mm od vanjskog ruba
kotačića, bez obzira o kojoj se cijevi za namatanje radi.
1
Vijci ili slijepe zakovice ne smiju se pričvršćivati na motor,
već isključivo na kotačić.
• Ili upotrebom zaustavnog kotačića za cijevi koje nisu
glatke.
2. 1. 4. Postavljanje sklopa cijev – motor
1) Postavite i zajedno pričvrstite sklop cijevi i motora na nosač
vrha f i nosač motora g :
1
Provjerite je li sklop cijev-motor zabravljen na nosaču
vrha. Tako ćete spriječiti izlazak sklopa cijevi i motora iz
pričvršćenja nosača vrha prilikom spuštanja rolete na kraj
donjeg hoda.
2) Ovisno o vrsti nosača, postavite zaustavni prsten h
2. 2. OŽIČENJE
Kabeli koji prolaze kroz metalnu pregradu moraju se
zaštiti i izolirati rukavcem ili bužirom.
Pričvrstite kabele kako bi se izbjegao bilo kakav kontakt s
pokretnim dijelom.
Ako će se motor upotrebljavati vani, a kabel za napajanje
je vrste HO5-VVF, ugradite kabel sa zaštitom otpornom na UV zrake, primjerice, u kanalicu.
1
Kabel napajanja motora mora ostati dostupan: mora se moći lako zamijeniti.
1
Uvijek zavijte kabel za napajanje kako biste izbjegli ulazak vode u motor!
- Isključite iz struje.
- Spojite motor prema informacijama iz donje tablice:
230 V 50 Hz Kabel
Neutralno (N) Plavi
Faza (L1) Smeđi
Faza (L2) Crni
Uzemljenje (
)Zelena – žuta žica
O v i s n o o m a k s i m a l n o j s t r u j i p u n j e n j a u p r a v l j a č k e j e d i n i c e i v r s t a m a m o t o r a , m o g u ć e j e p a r a l e l n o
povezati više motora s jednom upravljačkom jedinicom.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
OFF
