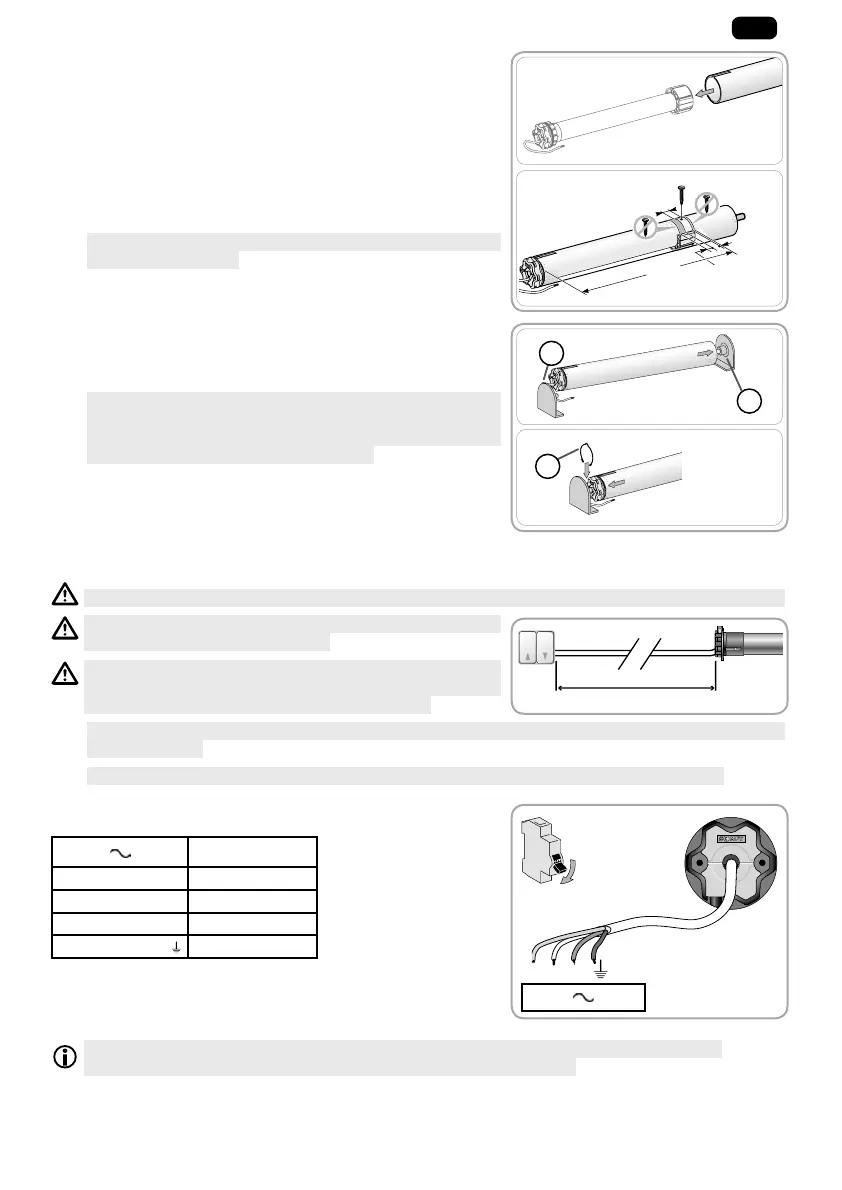

2. 1. 3. Smontování motorového pohonu – hřídele
1) Vsuňte pohon do hřídele.
U př esných hřídelí umístěte vyseknutý výřez na výstupek
adaptéru.
2) Unášeč musí být uvnitř hřídele zajištěn proti posunu:
• buď upevněním hřídele na unášeč čtyřmi samořeznými
šrouby Ø 5 mm, nebo čtyřmi trhacími ocelovými nýty
Ø 4,8 mm umístěnými ve vzdálenosti 5 mm až 15 mm od
vnějšího okraje unášeče, a to bez ohledu na typ hřídele.
1
Šrouby nebo trhací nýty nesmějí být upevněny na pohon,
ale jenom na unášeč.
• Nebo použitím blokačního unášeče u nehladkých typů
hřídelí.
2. 1. 4. Montáž sestavy hřídele spohonem
1) Namontujte a upevněte sestavu hřídel–pohon na držák
koncovky(f) ado uložení pohonu(g):
1
Zkontrolujte, zda celá sestava hřídele s pohonem je
správně usazena vprotiložisku. Tato kontrola zajistí, aby
se sestava pohonu ahřídele neuvolnila zprotiložiska poté,
co roleta dosáhne dolní koncové polohy.
2) Podle typu uložení nasaďte pružný pojistný kroužek (h).
2. 2. ZAPOJENÍ
Kabely procházející kovovou stěnou musí být ochráněny a izolovány průchodkou nebo chráničkou.
Upevněte kabely, aby za žádných okolností nemohlo dojít
k dotyku s pohybujícími se částmi.
J e - l i p o h o n p o u ž í v á n v e n k u a p ř í v o d n í k a b e l n a p á j e n í j e
typu HO5 VVF, umístěte kabel do ochranného obalu
odolného vůči UV zář ení, například do chráničky.
1
Přívodní napájecí kabel pohonu umístěte tak, aby byl přístupný: musí být zachována možnost jeho
snadné výměny.
1
Na přívodním kabelu vytvořte odkapovou smyčku, aby do pohonu nemohla zatékat voda!
- Vypněte síťové napájení (jističem apod.).
- Pohon zapojte podle údajů v následující tabulce:
230 V 50 Hz Vodič
Nulový vodič (N) Modrý
Fáze (L1) Hnědý
Fáze (L2) Černý
Ochranný vodič (
)Žluto-zelený
P o d l e t y p u n a p ě t í m a x i m á l n í z á t ě ž e o v l a d a č e a p o d l e t y p ů m o t o r o v é h o p o h o n u m ů ž e b ý t
k jednomu ovladači připojeno paralelně několik motorových pohonů.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
OFF
