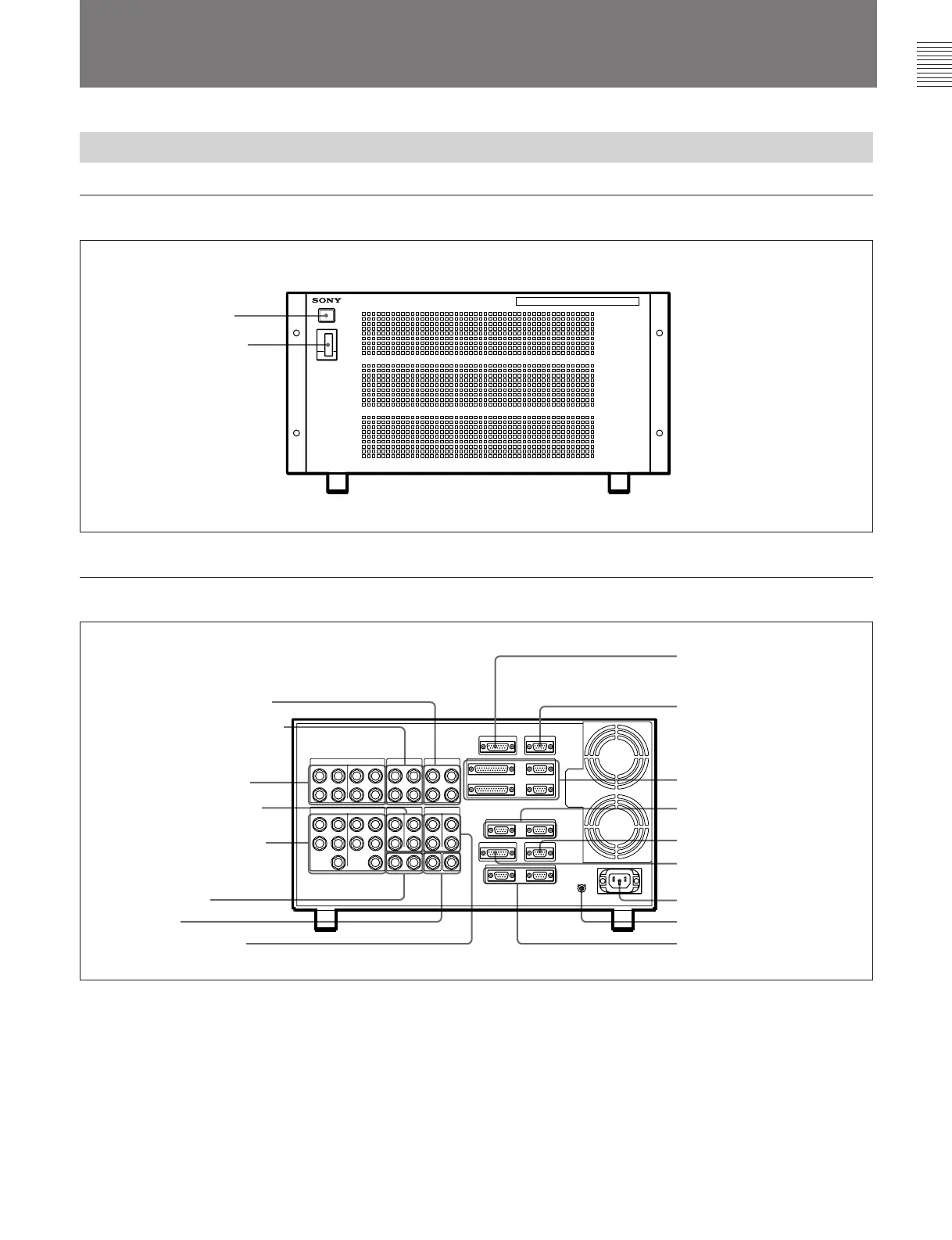

前面パネル
前面パネル
後面パネル
後面パネル
各部の名称と働き
POWER
ランプ
POWER
スイッチ
2 COMBINER OUTPUTS
端子
3 ANALOG INPUTS
端子
4 DIGITAL OUTPUTS
端子
5 ANALOG OUTPUTS
端子
6 REF INPUT
端子
7 SPARE
端子
8 DIGITAL INPUTS
端子
1 COMBINER INPUTS
端子
0 AUX
端子
!¡ EDITOR
端子
!™ GPI
端子
!£ AC IN
端子
!¢ y (
信号用アース
)
端子
!∞ SWITCHER PANEL
端子
!§
NETWORK
端子
(DME-7000
のみ
)
!¶ TERMINAL
端子
(DME-7000
のみ
)
9 CONTROL PANEL
端子
