Sony DME-3000 - コントロールパネルおよび入出力機器との接続; システム構成例

13 (J)

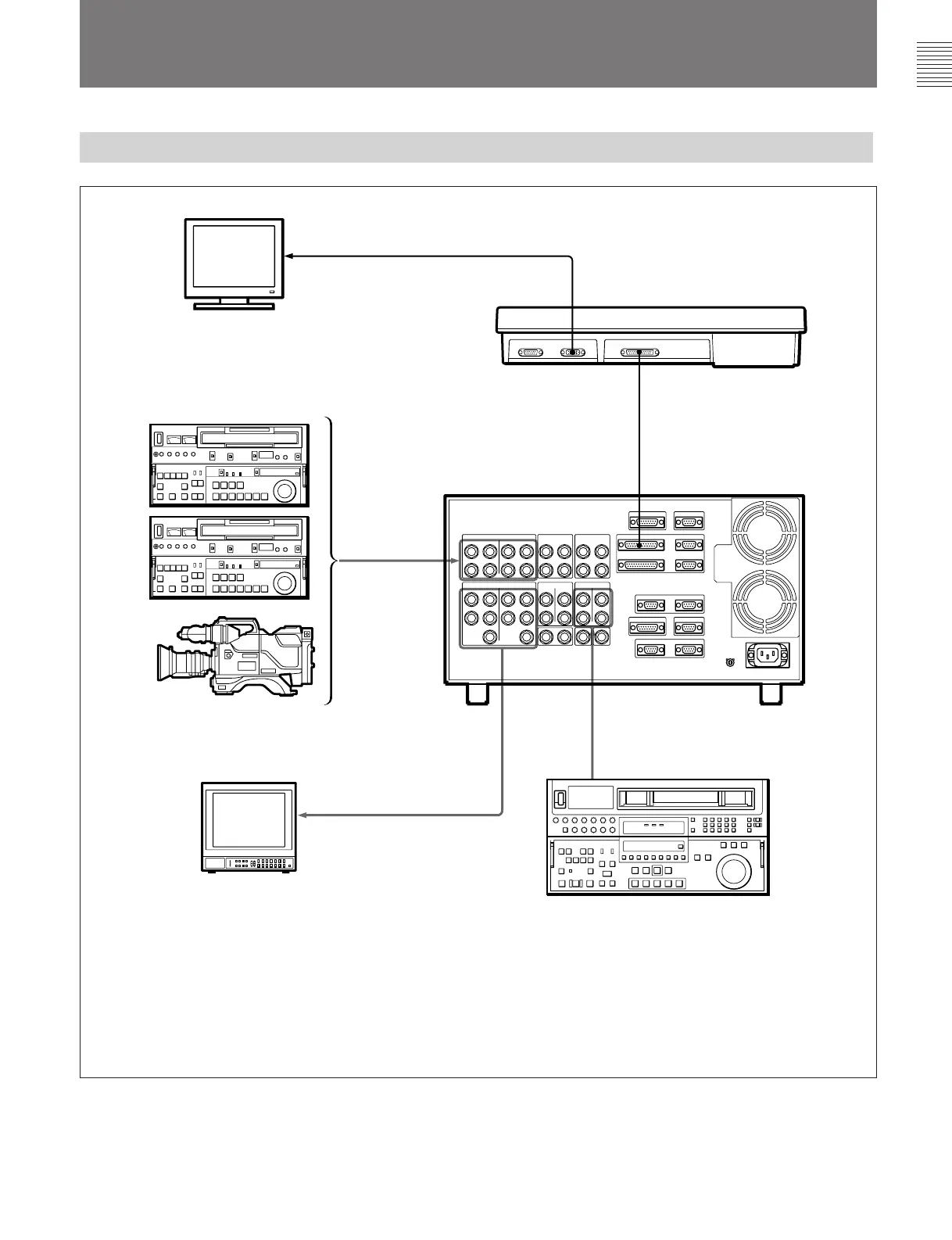

システム構成例
コントロールパネルおよび入出力機器との接続
コントロールパネルおよび入出力機器との接続
a) コンポーネント信号の入力には、Y、R−Y、B−Y、KEYの各端子を使用する。
コンポジット信号の入力には、VIDEO、KEYの各端子を使用する。
b) コンポーネントビデオ信号の出力には、「Y、R−Y、B−Y」または「R、G、B、SYNC」のいずれかの端子を使用する。
c）これらの端子はDME-7000のみに装備されている。
CRT
ディスプレイ
CPD-15SF8
など
（メニュー表示用）
VTR
、カメラなど
DME-3000/7000
モニター（画像表示用）
シリアル出力のあるデジタル
VTR
(DVW-A500/500
など
)
15
ピンケーブル
MONITOR
25
ピンケーブル
CONTROL PANEL
ANALOG
INPUTS
a)
75
Ω同軸ケーブル
75
Ω同軸
ケーブル
ANALOG
OUTPUTS
b)
DIGITAL
INPUTS
75
Ω同軸ケーブル
PROCESSOR
c) c)
DME
コントロールパネル
BKDM-3010
