12 (J)
DME
コントロールパネル

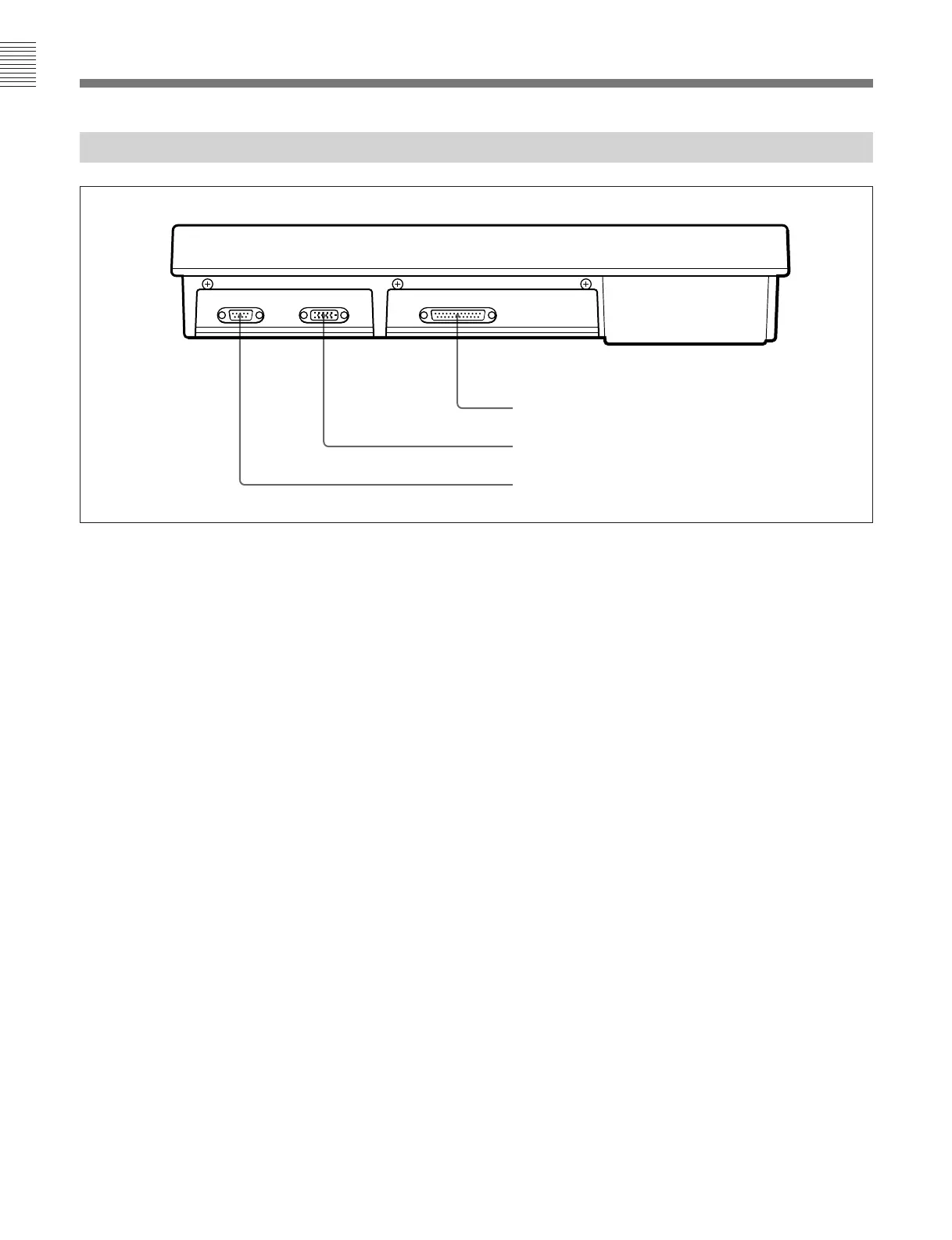

BKDM-3010 (
後面
)
コントロールパネル
BKDM-3010 (
後面
)
1 PROCESSOR
（プロセッサー）端子（
D-sub 25
ピン）
DME-3000/7000に接続します。この端子を経由してDME-3000/
7000からコントロールパネルへ、＋12V電源、基準ビデオ信号、
RS-422インターフェース信 号が 供 給されます。
2
MONITOR
（モニター）端子（
D-sub 15
ピン、ハイデン
シティー）
CPD-15SF8などの、VGA
1)
グラフィックス対応のモニターディスプレ
イを接続します。
3 RS-232C
端子（
D-sub 9
ピン）
汎用RS-232Cインターフェースのマウス（PCY-330など）を接続す
ることが で きます 。また、この端子をISRポートとしても使用します。
..............................................................................................................................................................................................................................................................
各部の名称と働き
1 PROCESSOR
端子
2 MONITOR
端子
3 RS-232C
端子
1)VGAはIBM社の登録商標です。
