Sony HCD-EP313 - Optical Pick-up Block Exploded View

35
HCD-EP313

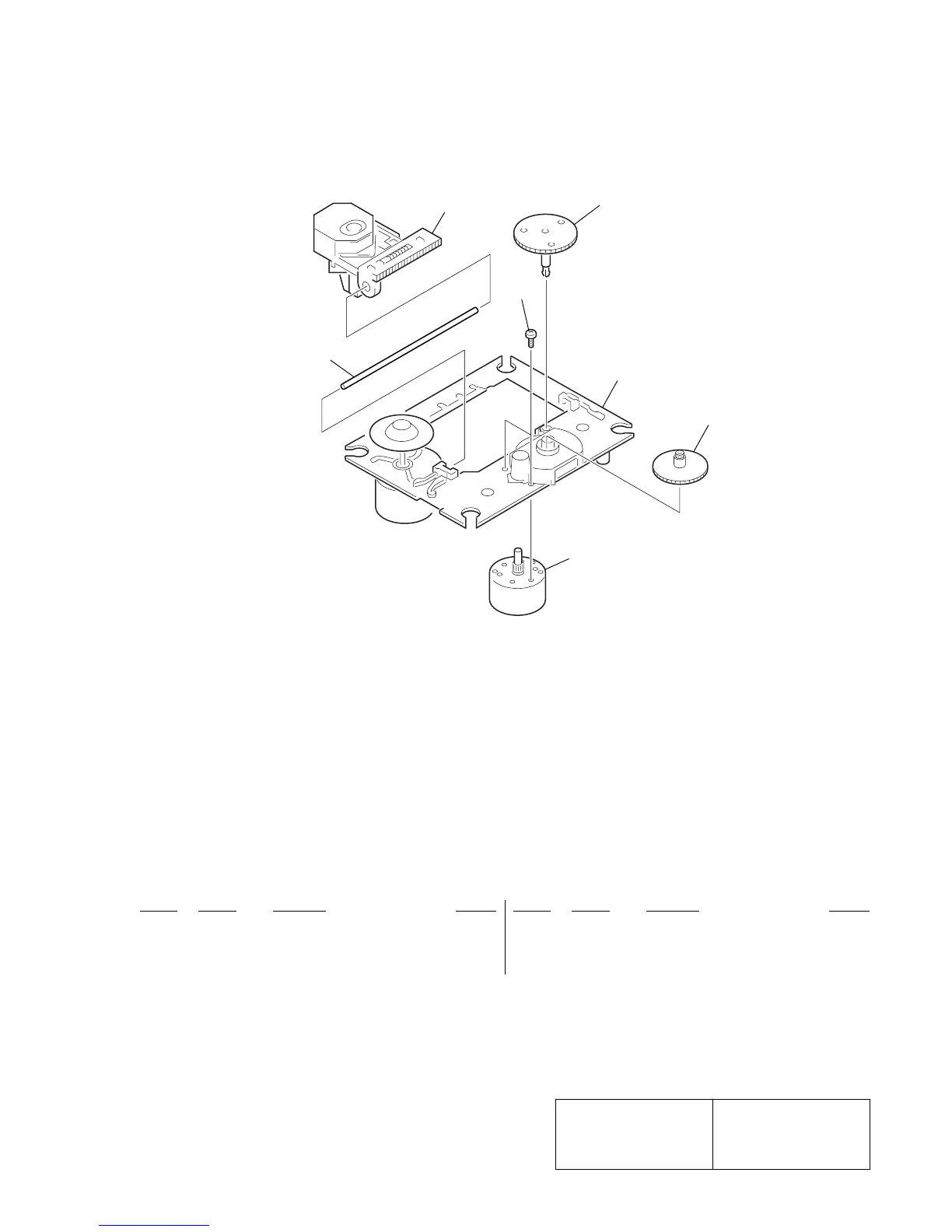

7-4. Optical Pick-up Block (KSM-213EDP)
606
608
604
605
607
601
M102
601 2-626-908-01 SHAFT, SLED
0 604 8-820-053-03 OPTICAL PICK-UP KSS-213E/C2N
605 2-626-907-11 GEAR (A)
606 X-2162-709-1 CHASSIS ASSY (CDP), MOTOR
607 2-627-003-01 GEAR GEAR (B) (RP)
608 3-713-786-51 SCREW +P 2X3
M102 X-2625-769-1 GEAR ASSY (MB) (RP), MOTOR (SLED)
