— 80 —
452
S102
HR901
M102
455
454
457
456
453
M101
451
not supplied
not
supplied
not supplied
#11
#12
#11
#11

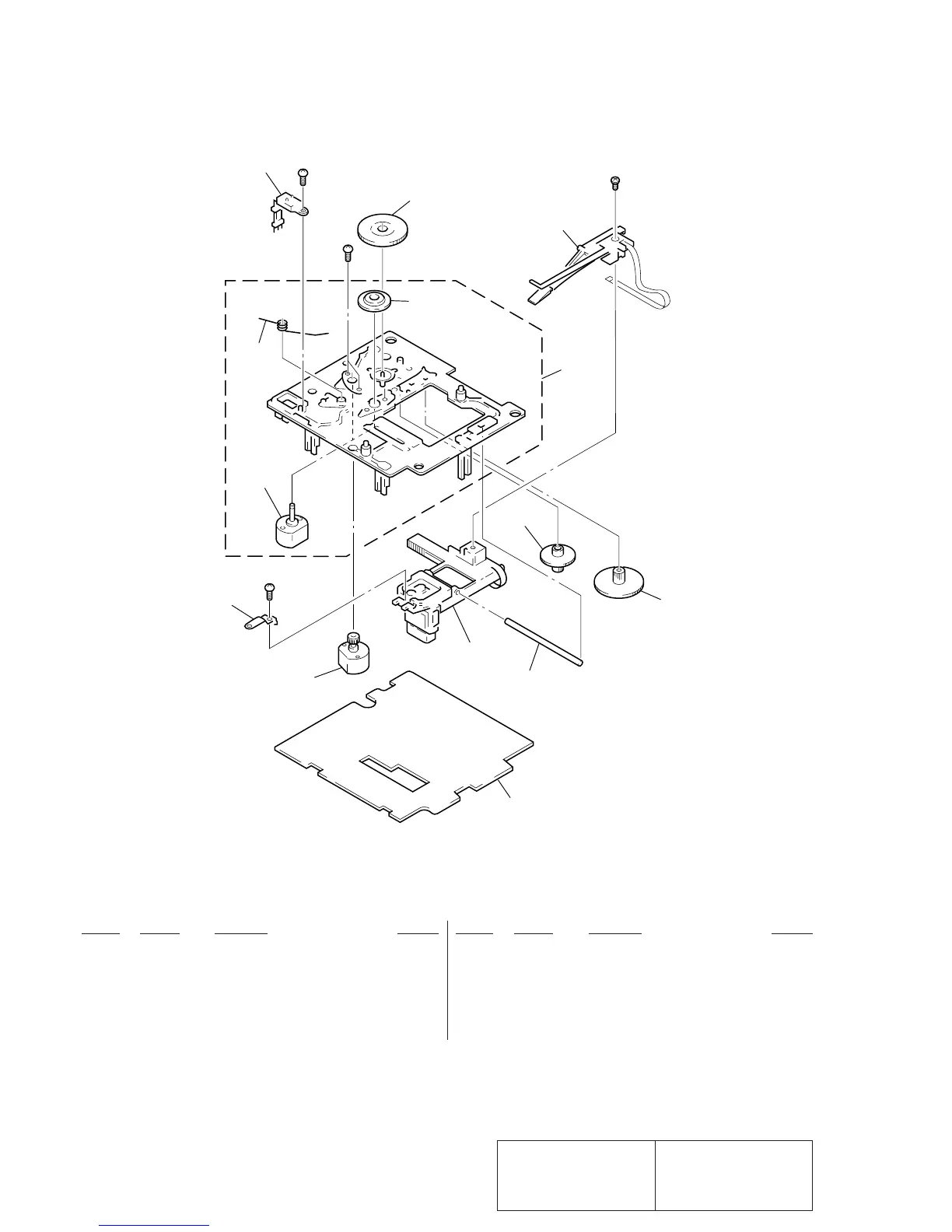

7-8. BASE UNIT SECTION (MBU-2B)
451 4-967-679-01 SPRING (OP), LEAF
452 4-967-675-01 GEAR (SL-A)
* 453 A-4673-809-A BD BOARD, COMPLETE
454 4-967-676-01 GEAR (SL-B)
455 4-967-677-01 GEAR (SL-C)
456 4-967-678-01 SHAFT (OP)
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
! 457 8-583-009-12 OPTICAL PICK-UP KMS-210A/J-N
HR901 1-500-304-21 HEAD, OVER WRITE
M101 A-4660-651-A MOTOR ASSY (SLED)
M102 A-4660-650-A CHASSIS ASSY, BU (SPINDLE)
S102 1-762-148-11 SWITCH, PUSH (2 KEY)(PROTECT/REFLECT)
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque ! sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
