Sony UP-890CE - Anschließen des Geräts; Vorbereitungen

49
Vorbereitungen
Vorbereitungen
an REMOTE
Videogerät
an VIDEO IN
Videomonitor (Farbe/
Schwarzweiß)
Verbindungskabel
(nicht mitgeliefert)
an
Videoeingangsanschluß
an VIDEO OUT
an Buchse AC IN
Hinweise
• Bevor Sie irgendwelche Anschlüsse vornehmen, schalten Sie zunächst alle
Geräte aus.
• Schließen Sie das Netzkabel zuletzt an.
an Videoausgangs-
anschluß
mitgeliefertes
Koaxialverbindungskabel
(BNC ˜ BNC)
an Netzsteckdose
* Die Fernbedienung RM-91 wird nur mit dem UP-890MD mitgeliefert.
mitgeliefertes Netzkabel

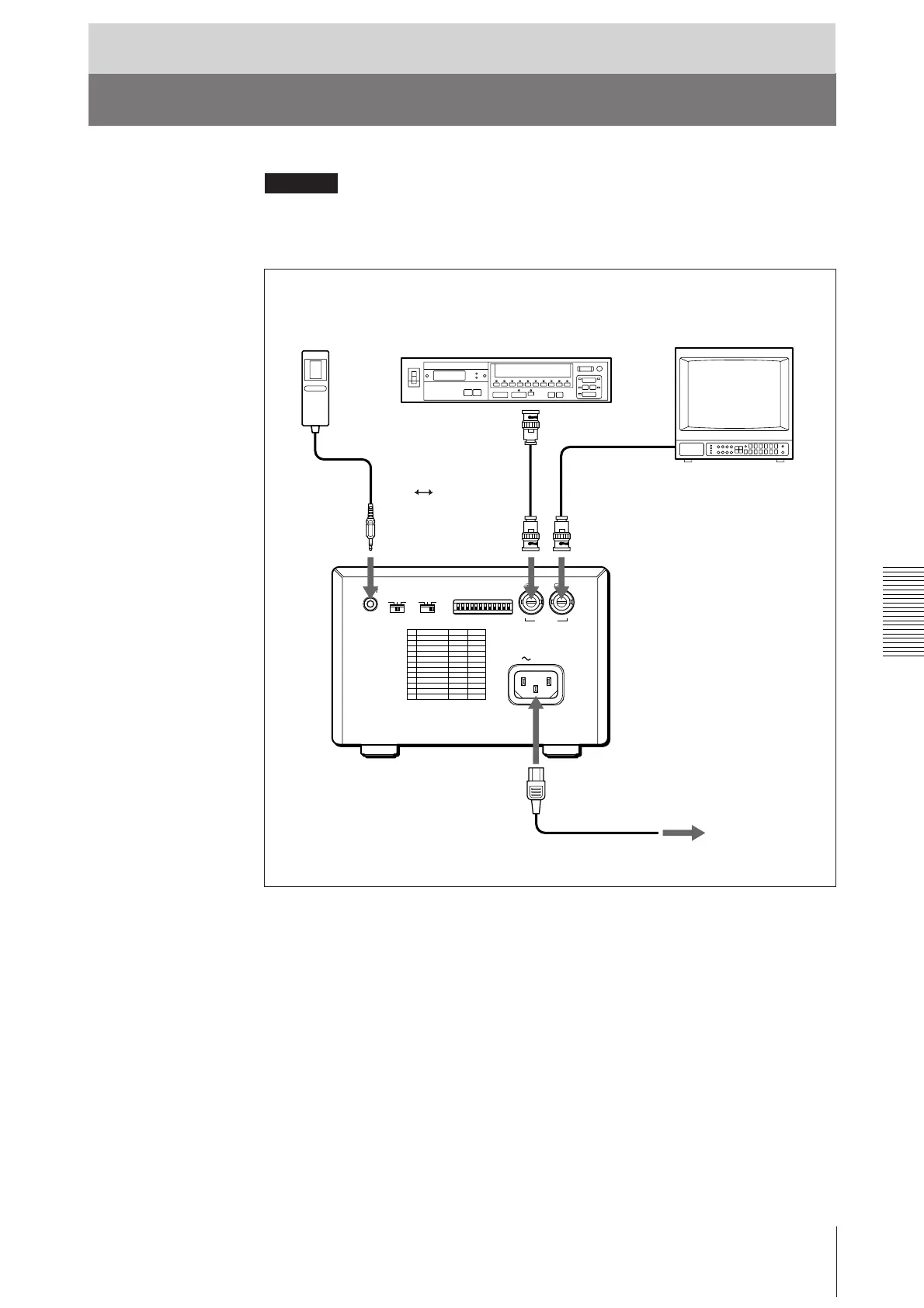

Anschließen des Geräts
Fernbedienung
RM-91*
REMOTE GAMMA TYPE
PAPER
DIP SW
OFF
ON
VIDEO
IN OUT
AC IN
IIIIII IIIIV
