Sony UP-890CE - Rückseite

67
Weitere Informationen

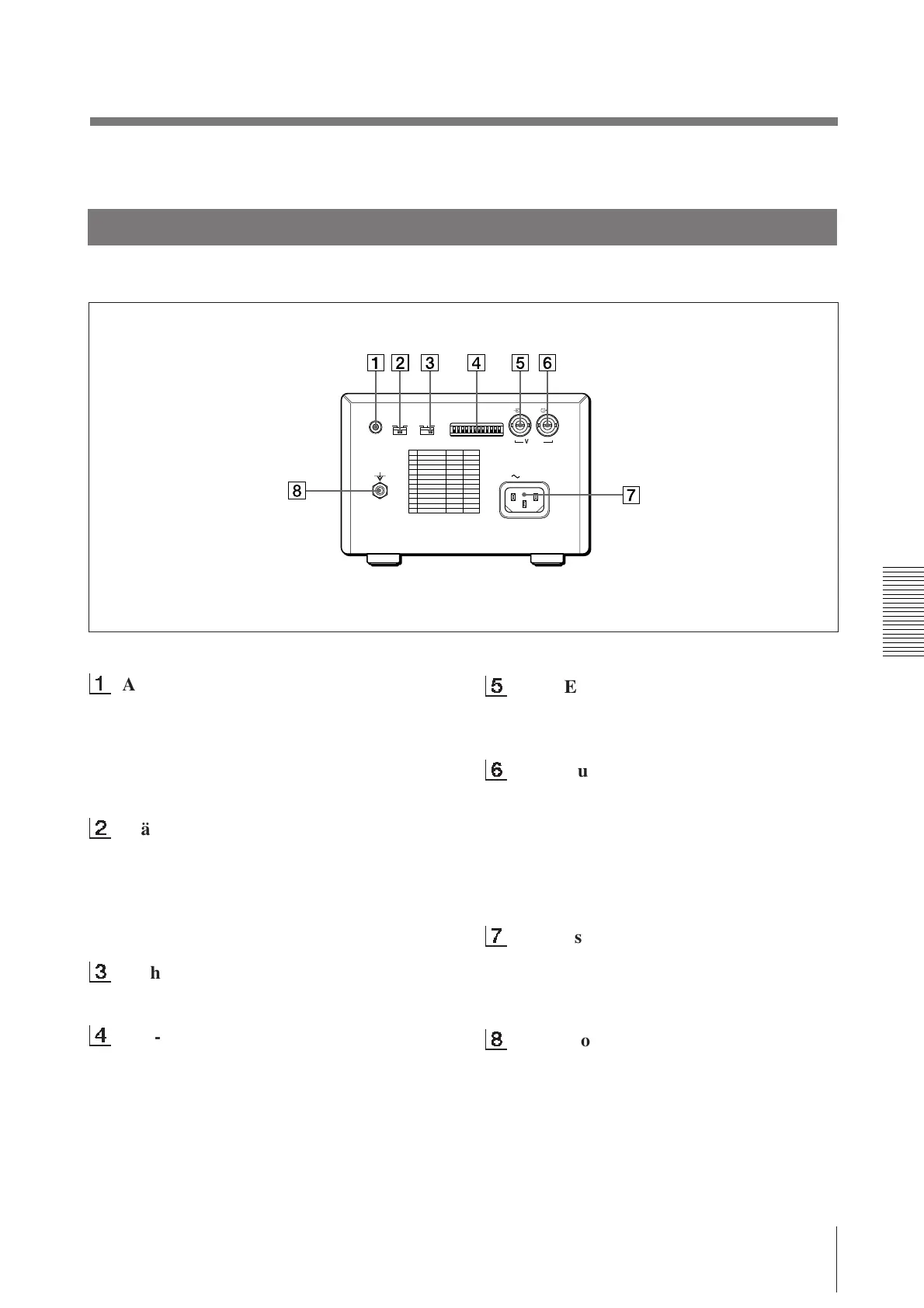

Rückseite
1 Anschluß REMOTE (49)
Zum Anschließen der Fernbedienung RM-91.
Damit können Sie den Druckvorgang
fernsteuern.
Die Fernbedienung RM-91 wird nur mit dem
UP-890MD geliefert.
2 Wählschalter GAMMA (50)
Zum Ändern des Druckmodus, so daß
Druckpapier mit hoher Auflösung bedruckt
werden kann. Der Wählschalter wirkt, wenn
der Wählschalter PAPER TYPE auf II oder
IV steht.
3 Wählschalter PAPER TYPE (50)
Zum Auswählen des Papiertyps.
4 DIP-Schalter DIP SW (51–53)
Zum Einstellen der Druckmodi und
Druckfunktionen.
5 BNC-Eingangsanschluß VIDEO IN (49)
Zum Anschluß an den
Videoausgangsanschluß des Videogeräts.
6 BNC-Ausgangsanschluß VIDEO OUT
(49)
Zum Anschluß an den
Videoeingangsanschluß des Videomonitors.
Welcher Signaltyp ausgegeben wird, hängt
von der Einstellung des Wählschalters THRU/
EE ab.
7 Netzanschluß AC IN (49)
Zum Anschluß des Druckers an eine
Netzsteckdose über das mitgelieferte
Netzkabel.
8 Gleichpotentialanschluß
Nur am UP-890CE/890MD.
REMOTE GAMMA TYPE
PAPER
DIP SW
OFF
ON
VIDEO
IN OUT
AC IN
IIIIII IIIIV
