Sony UP-890CE - Collegamenti

93

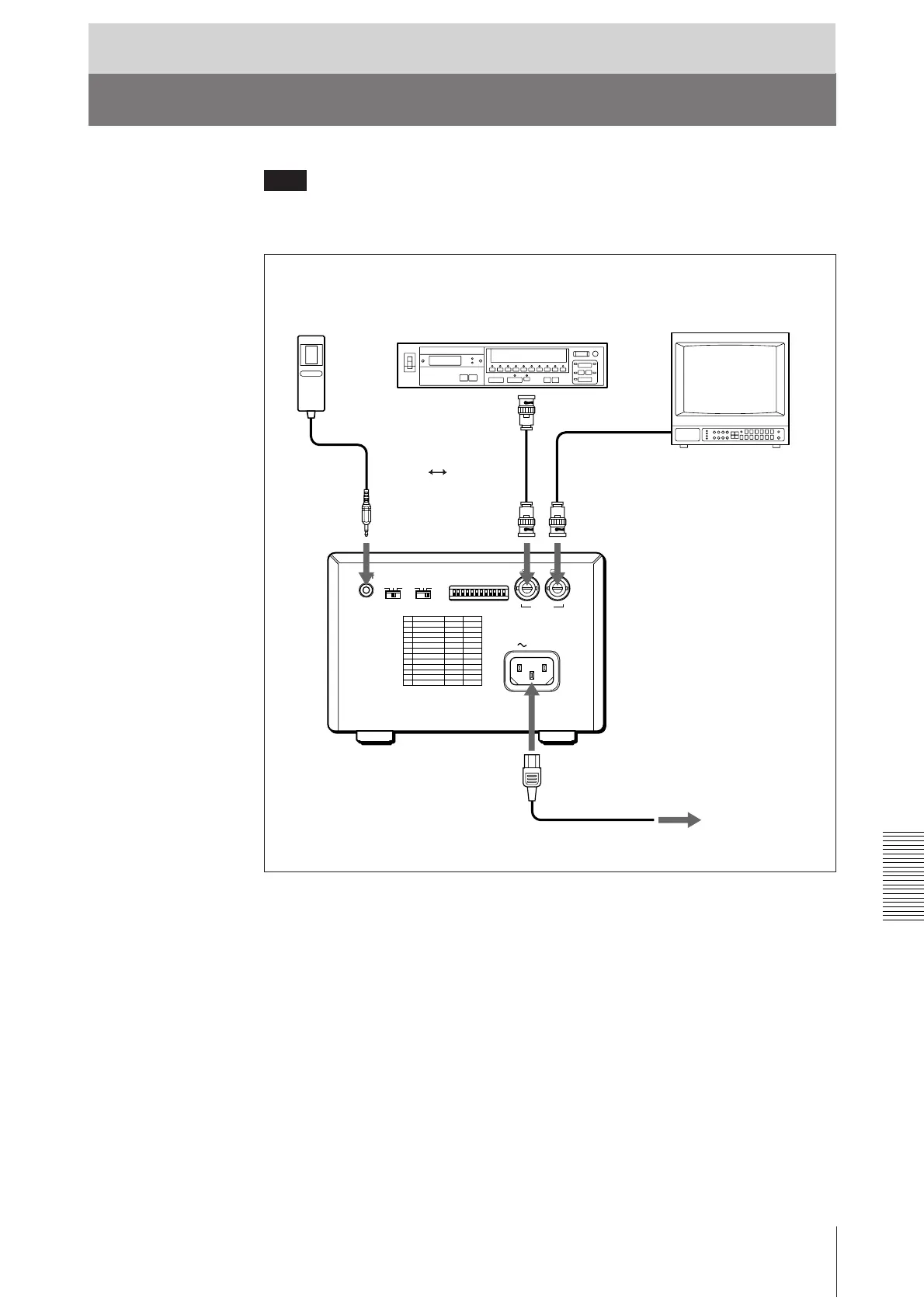

Preparazione
a REMOTE
Apparecchio video
al connettore di
uscita video
a VIDEO IN
Telecomando
RM-91*
Monitor a colori/
bianco e nero
a VIDEO OUT
a AC IN
Cavo di alimentazione CA in
dotazione
alla presa a muro
* Il telecomando RM-91 è in dotazione solo con l’UP-890MD.
Preparazione
Cavo di collegamento
coassiale in dotazione
(BNC ˜ BNC)
Cavo di collegamento
(non in dotazione)
al connettore di
ingresso video
Note
• Spegnere tutti gli apparecchi prima di eseguire i collegamenti.
• Collegare il cavo di alimentazione CA per ultimo.
Collegamenti
REMOTE GAMMA TYPE
PAPER
DIP SW
OFF
ON
VIDEO
IN OUT
AC IN
IIIIII IIIIV
