Sony UP-890CE - Conexiones

71
Preparativos
Preparativos
Notas
• Antes de realizar las conexiones, desconecte la alimentación de todos los
dispositivos empleados.
• Conecte el cable de alimentación de CA en último lugar.

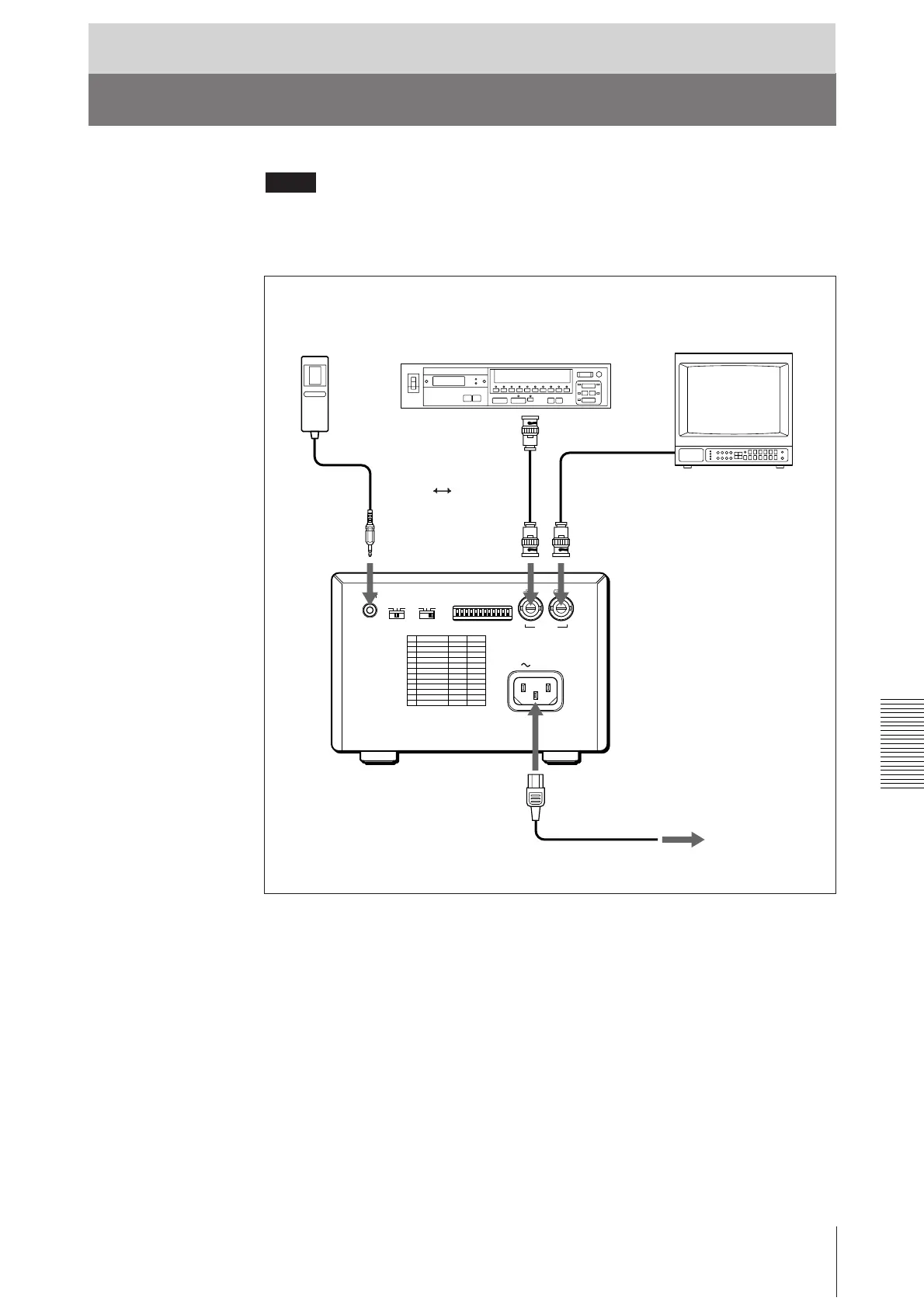

Equipo de vídeo
al conector de
salida de vídeo
a REMOTE
Videomonitor en color/
blanco y negro
Cable conector (no
suministrado)
al conector de
entrada de vídeo
a VIDEO OUT
a AC IN
Cable de alimentación de
CA suministrado
* El telemando RM-91 se suministra sólo con el UP-890MD.
Conexiones
Telemando
RM-91*
Cable conector coaxial
suministrado
(BNC ˜ BNC)
a una toma de la red
a VIDEO IN
REMOTE GAMMA TYPE
PAPER
DIP SW
OFF
ON
VIDEO
IN OUT
AC IN
IIIIII IIIIV
