SORENSEN DCS SERIES MANUAL INSTALLATION and OPERATION
2-3
(7) OVER TEMPERATURE LED
(6) REMOTE PROGRAM LED
(5) SHUTDOWN LED
(4) OVP LED
(3) OVP ADJUST
POTENTIOMENTER
(9)
OUTPUT
VOLTAGE
CONTROL
(10)
CURRENT
MODE
LED
(8)
VOLTAGE
MODE
LED
(11)
OUTPUT
CURRENT
CONTROL
(12)
DIGITAL
VOLTMETER
(13)
DIGITAL
AMMETER
(1)
AC POWER
SWITCH
(2)
AC INPUT
BREAKER
FRONT VIEW
REAR VIEW
(14)
POSITIVE
OUTPUT
(8-80V MODELS)
(15)
OUTPUT AND
SENSE CONNECTOR
FOR 150, 300
AND 600V MODELS
(16)
NEGATIVE
OUTPUT
(8-80V MODELS)
(17)
PROGRAM, SENSE
AND MONITOR
CONNECTOR J3
(18)
AC INPUT
CONNECTOR
115/230 VOLT
(SELECTABLE)
(18)
AC INPUT
SAFETY GROUND
SCREW
COOLING FAN EXHAUST
AREA
DO NOT OBSTRUCT
J3
13
1
25
14
47-83 HZ,
NEUT, LINE
NUMBER
SERIAL
ALLOW ADEQUATE CLEARANCE
ON SIDE FOR VENTILATION
ALLOW ADEQUATE CLEARANCE
ON SIDE FOR VENTILATION
J3 CONNECTIONS FOR
LOCAL OPERATIONS
1
13
25
14
1
4
5
2
3
6
1 - POSITIVE SENSE
2 & 3 - POSITIVE OUTPUT
4 - NEGATIVE SENSE
5 & 6 - NEGATIVE OUTPUT
(MATING CONNECTOR AND SOCKET PINS
SUPPLIED WITH EACH UNIT)
SWITCH SW1
PROGRAMMING RANGE SELECTOR
MOUNTED INTERNALLY ON MAIN PCB
SWITCHES SHOWN SET FOR LOCAL OPERATION
1
2
3
4
5
6
7
8
OFF (OPEN)
ON (CLOSED)

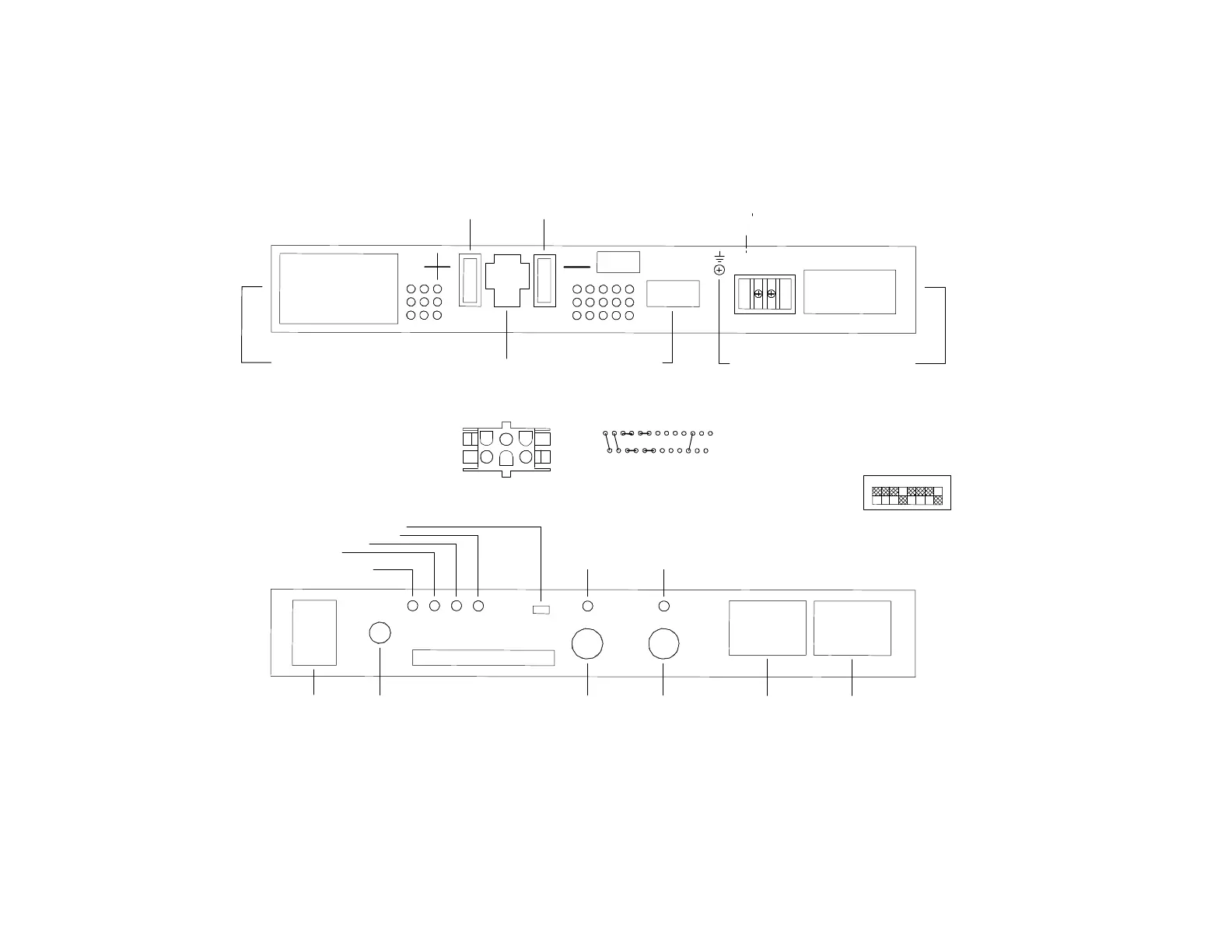

Figure 2-1
