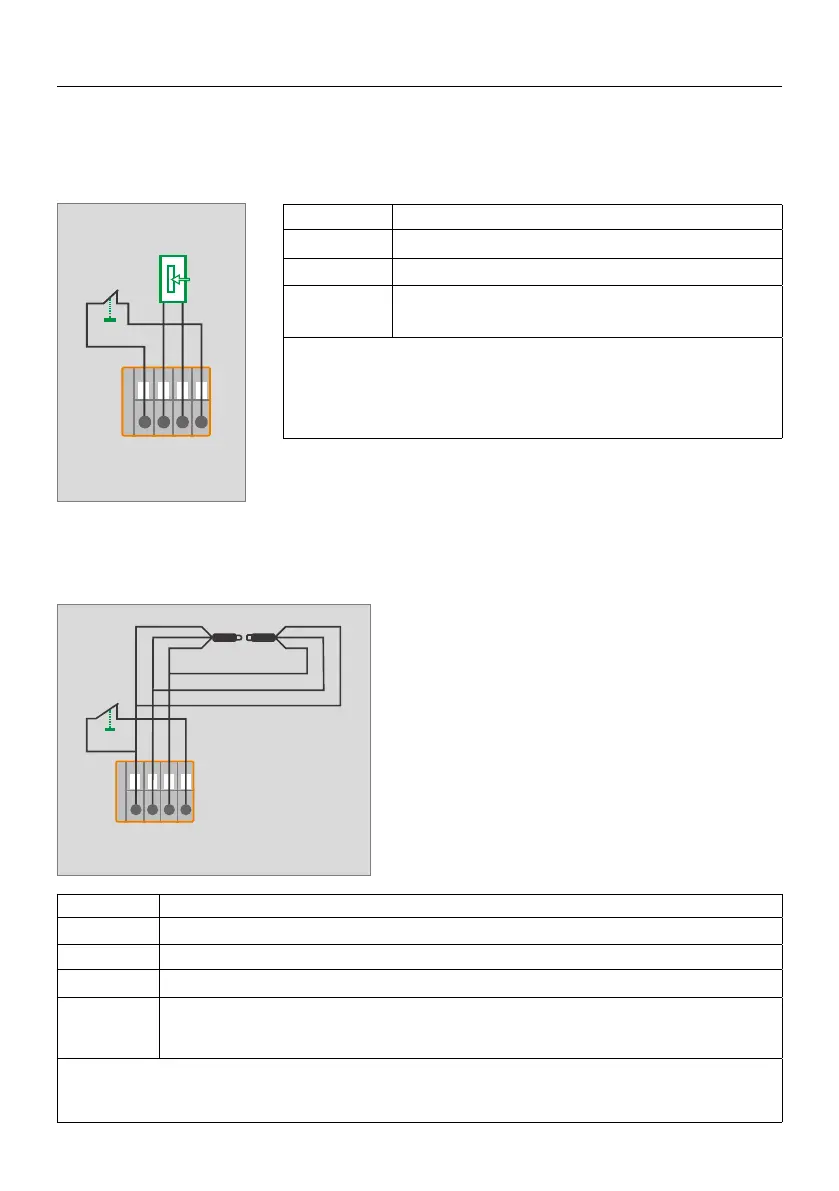

(Schutz für Wartungstüren / elektrische Sicherheitsleiste)
GND GND
+12V
+12V
SINA
Signal
SP15/SD
Klemme für die Absicherung der Service-
/Übergangstüren.
Hinweis 1: SP15 ist abgeschaltet, das Torantriebssystem stoppt und
alle Steuerfunktionen werden deaktiviert.
Hinweis 2: Die elektrische Sicherheitsleiste ist während des
Schließvorgangs geschlossen, und der Torantrieb wird automatisch
zurückgefahren.
+12V
SD
8K2
SP15
(dreipolige Infrarotsensoren (OSE) / Schutz der Übergangstüren)
GND GND
+12V
+12V
SINA
Signal
SP15/SD
Anschlussklemme des Geräts zur Sicherung der Service-/Übergangstüren.
Dreipolige
Infrarotsen-
soren.
Aktivieren Sie das Funktionsmenü 6.8 / .2 Aktivieren Sie den Dreidraht-Infrarotsen-
soranschluss (verwenden Sie unsere Standard-Infrarotsensoren)
Hinweis: SP15 ist deaktiviert, der Motor stoppt und alle Steuerfunktionen sind deaktiviert. Während des
Schließvorgangs werden die dreipoligen Infrarotsensoren blockiert, und der Torantrieb wird automatisch
zurückgefahren.
+12V
SD
SP15
BESCHREIBUNG DER EIN- UND AUSGÄNGE DER STEUERZENTRALE
