122
(vierpolige Infrarotsensoren / Infrarot-Lichtschranke)
STOP
Die Not-Aus-Funktion für den normalerweise oenen Anschluss (NO) wird aktiviert, in-
dem der Langzeit-Tastmodus nach dem Anschließen des Torantriebs ausgeführt wird.
PB
Steuerterminals für Torantriebe, siehe Details zu den einzelnen Funktionen
6.- 6.2 Menü für die Funktion des normalerweise oenen Anschlusses (NO)
OPEN
Normalerweise oener Anschluss (NO) des externen Türönerterminals
Der externe Schalter kann als Funktion
1.0
für den Drucktastenmodus deniert werden.
CLOSE
Normalerweise oener Anschluss (NO) des externen Türschließers
Der externe Schalter kann als Funktion
1.0
für den Drucktastenmodus deniert werden.
PE
Infrarotsensoren, Infrarot-Lichtvorhang, siehe Details 5.-
Funktionsaktivierungsmenü
+24V/GND
DC24V Ausgangsleistung (max. 0,2A)
COM
COM
STOP
PE
+24V
OPEN
CLOSE
SP15
TXRX
OPEN
CLOSE

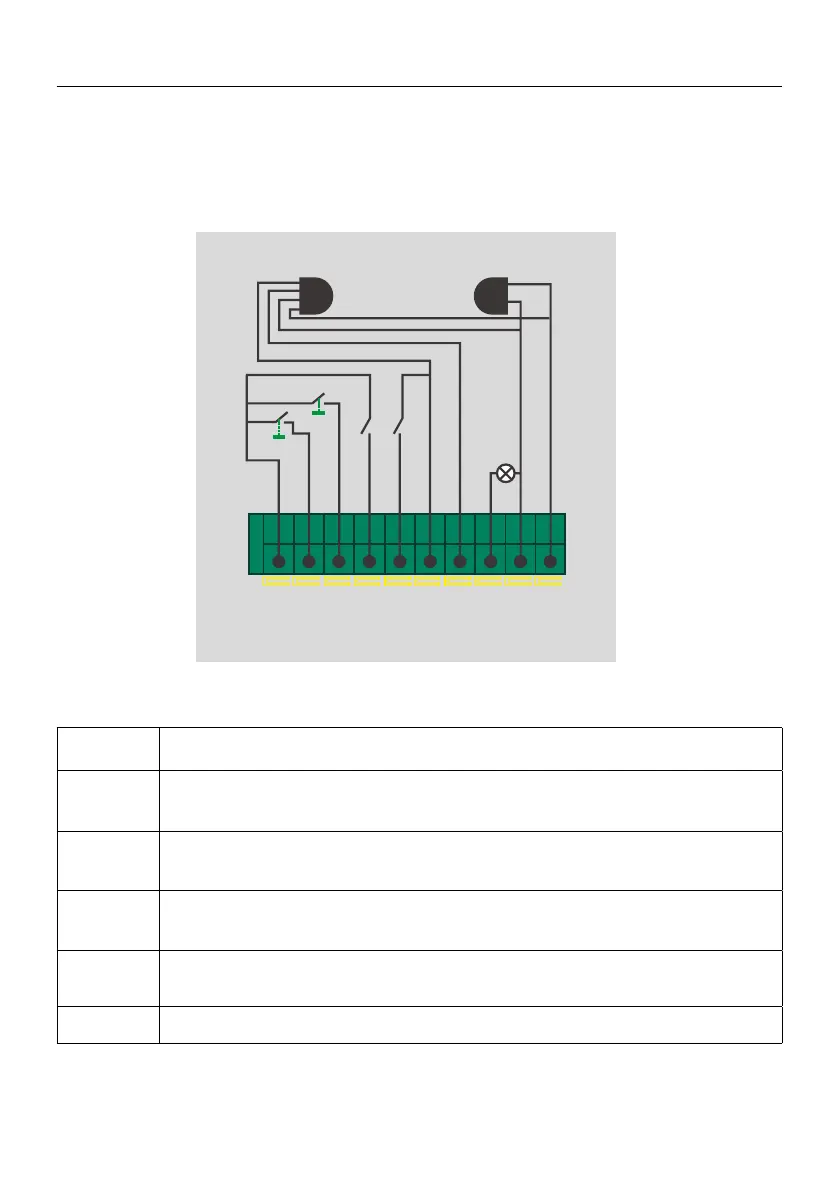

BESCHREIBUNG DER EIN- UND AUSGÄNGE DER STEUERZENTRALE
