123

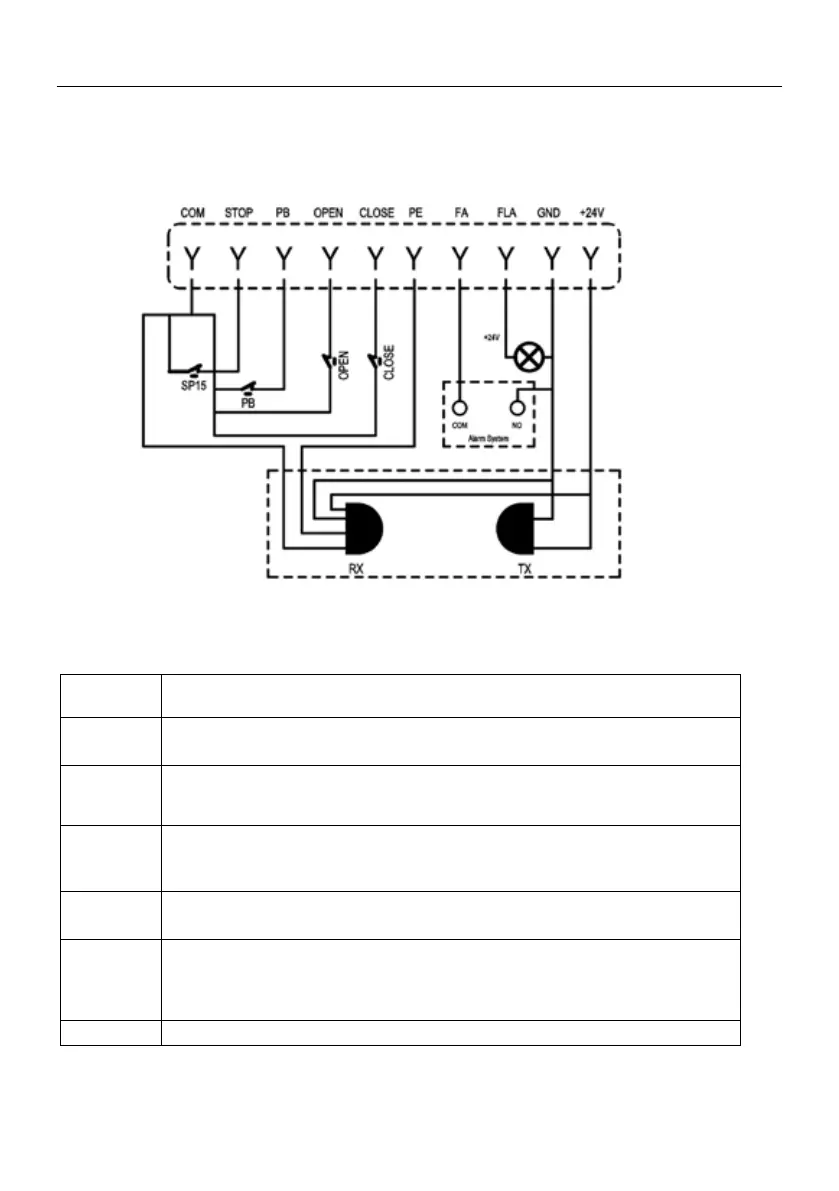

(Infrarotsensoren/Lichtvorhangalarmanlage)
BESCHREIBUNG DER EIN- UND AUSGÄNGE DER STEUERZENTRALE
STOP
Sicherheitseingang (NC), bei Unterbrechung des Stromkreises arbeitet der
Antrieb in Totmann-Funktion (Funktion bei gedrückter Taste)
PB
Steuereingang, der gemäß den Einstellungen im MENU 6.- / 6.2
arbeitet Steuerung des NO-Signals
OPEN
Steuereingang ÖFFNEN, NO-Signalsteuerung
Ein externer Schalter kann deniert werden als eine Funktion der 1.0 für den
Druckknopfmodus.
CLOSE
Steuereingang SCHLIESSEN, NO-Signalsteuerung
Ein externer Schalter kann deniert werden als eine Funktion der 1.0
für den Druckknopfmodus.
PE
Infrarotsensoren/Lichtvorhangalarmanlage, MENU 5.-
Eingang ist zu aktivieren
GND/FA
Anschluss der Brandmeldeanlage (Standard NO) .
Hinweis: Das Tor önet automatisch in die oene Endlage, wenn die FA-Klemme
ausgelöst wird (unabhängig vom Torstatus), und das Tor kann keine anderen Befe-
hle ausführen, bis die FA-Klemme wieder auf NO (normal oen) zurückkehrt.
+24V/GND
Stromversorgungsausgang für Zubehör DC24V (max 0,2A)
