BESCHREIBUNG DER EIN- UND AUSGÄNGE DER STEUERZENTRALE

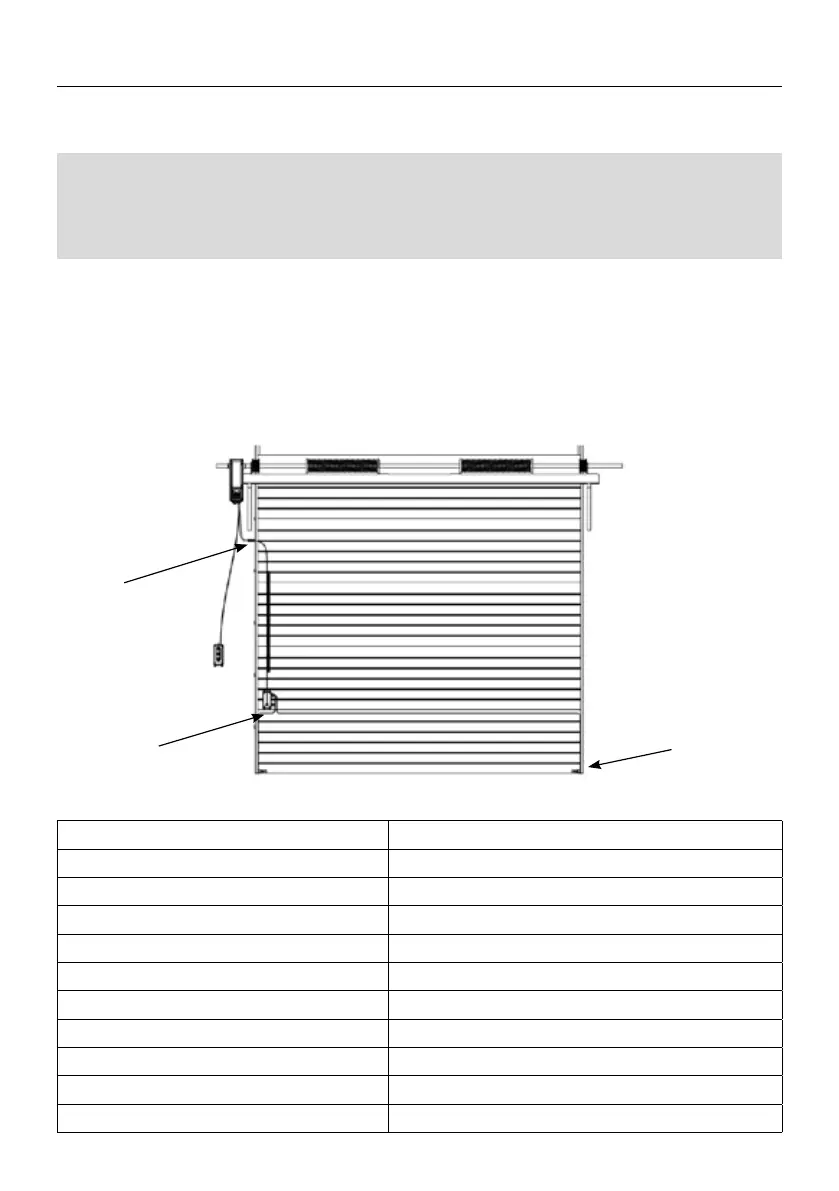

1. Befestigen Sie die Anschlussdose am Torpaneel auf der Seite der Steuerzentrale des
Antriebs. Sender und den Empfänger sind in der unteren Dichtung des Tores einzusetzen.
2. Der Sender und der Empfänger des optischen Schutzes sind an die Anschlussdose
anzuschließen, die über ein Spiralkabel mit dem Antrieb verbunden ist.
Das Spiralkabel wird mit einem Kabelhalter an der Seite der Führung befestigt:
Beim Anschluss der optischen Kantensensoren an den Motor zum Zwecke der Nutzung
muss als erstes der Widerstand 8,2K aus dem Steuerzentrale entfernt werden. Folgen Sie
den nachstehenden Anweisungen und stellen Sie in der Steuerzentrale die Funktion 6.8
Spannung
DC 12-24V
Energieaufnahme
unter 6mA
Erkennungsabstand
0,5 m – 10 m
Tote Zone
Weniger als 10% des Erfassungsbereichs
Erkennung
Transluzente / nicht-transparente Objekte
Abmaße
37 x 13 mm
Länge der Leitung des Senders
10 m
Länge der Leitung des Empfängers
1 m
Temperaturbereich
-20 °C – 75 °C
Schutzart
IP67
Gewicht
0,17 Kg
