125
BESCHREIBUNG DER EIN- UND AUSGÄNGE DER STEUERZENTRALE

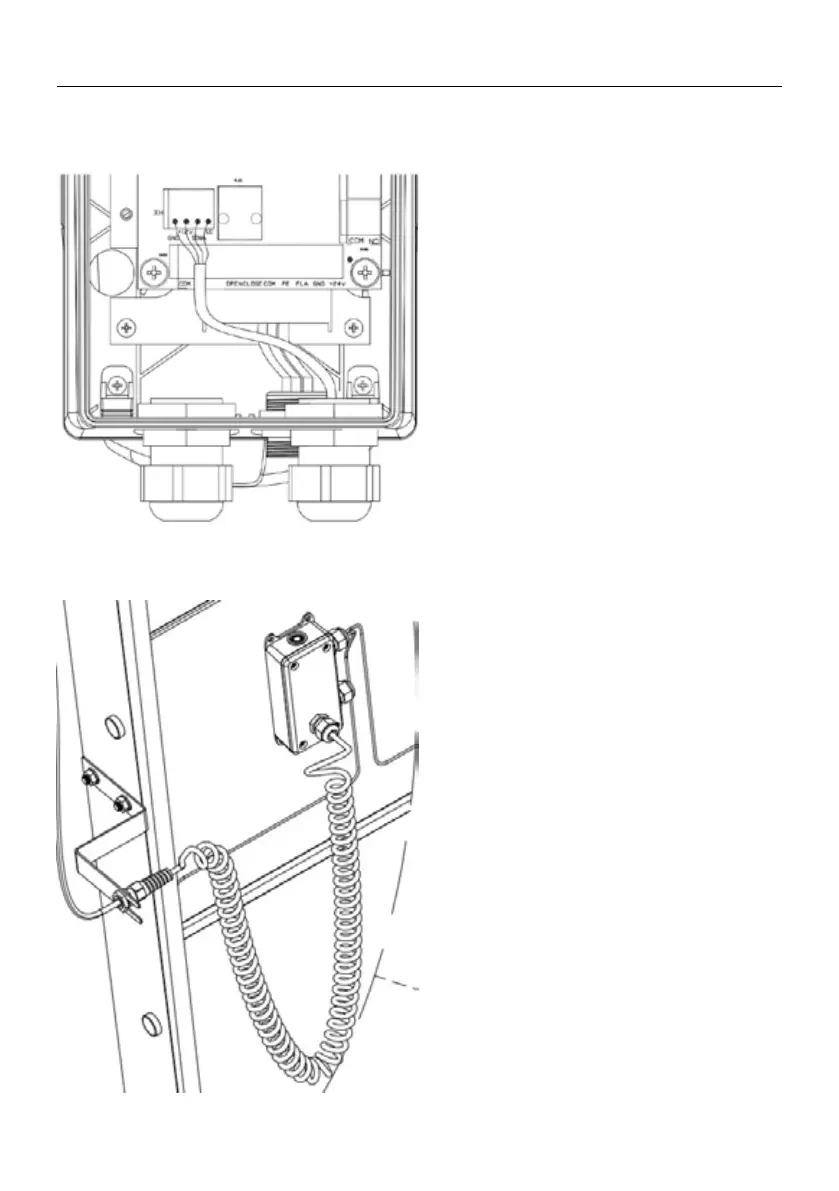

1. Zum Anschluss des Spiralkabels am
Antrieb ist zuerst der Widerstand 8,2
K und der Jumper von der Sicherheit-
sklemme in der Steuerzentrale zu ent-
fernen und anschließend das Spiralka-
bel am Antrieb anzuschließen.
2. Der Eingang +12 V (grüne Leitung) ist
am Anschluss SINA anzuschließen, die
schwarze Leitung – am Anschluss SD.
1. Die verdrehsichere Verschraubung ist
an der Halterung des Spiralkabels zu
montieren, die Kabelhalterung ist an der
Seite der Führung anzubringen.
Achtung! Nachdem dem Einlegen des
Drahtes des Spiralkabels in die Ver-
schraubung ist die Mutter anzuziehen,
um zu verhindern, dass sich das Spiral-
kabel sich verschiebt.
