Wartung
Um sicherzustellen, dass die optischen Kantensensoren über einen langen Zeitraum stabil
funktionieren, müssen die folgenden regelmäßigen Wartungsarbeiten durchgeführt werden.
1. Prüfen Sie, ob die Sensoren von Sender / Empfänger korrekt in der unteren Dichtung
montiert (nicht herausfallen), verschoben, lose oder verformt sind.
2. Überprüfen Sie die Verkabelung und die Anschlüsse auf Lockerheit, schlechten Kontakt
und Trennung.
3. Vergewissern Sie sich, dass sich kein Staub oder Wasser auf der Erfassungsäche bendet.
4. Prüfen Sie, ob die untere Dichtung mit den darin bendlichen Sensoren richtig am
Unterboden anliegt.

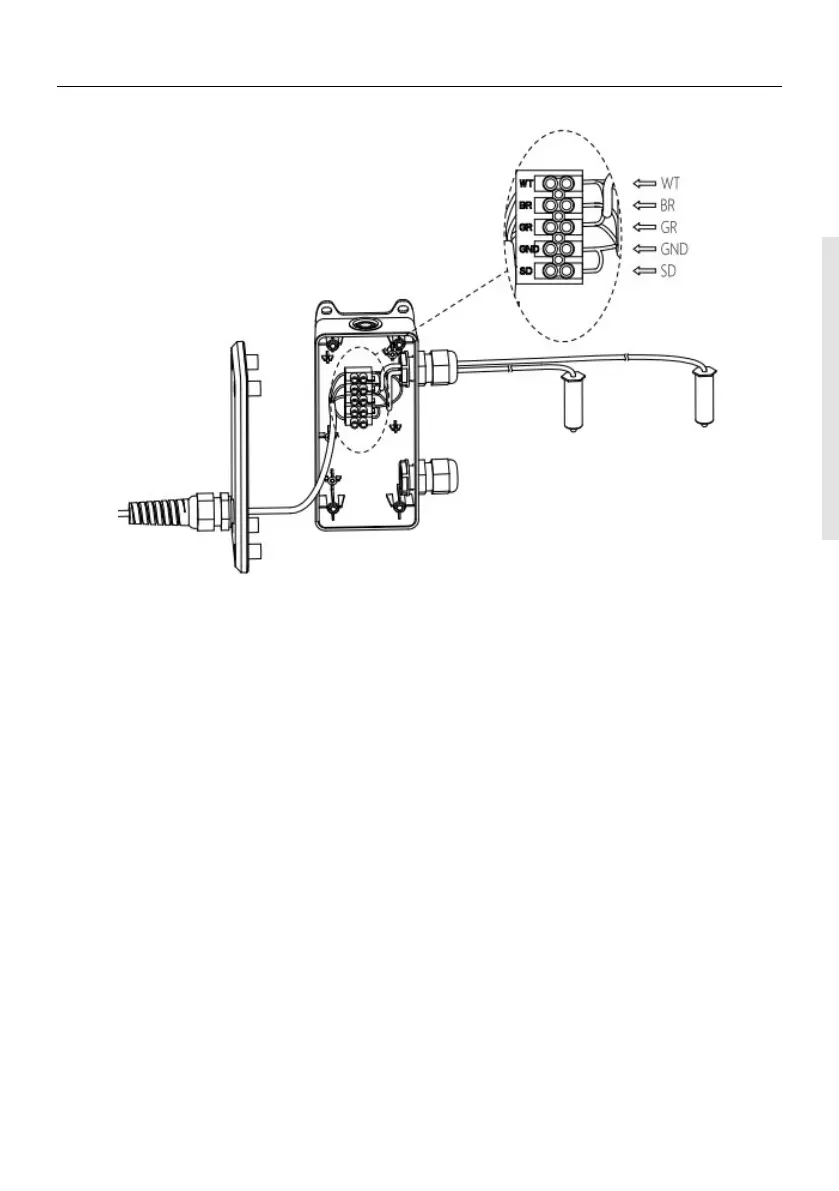

1. Zum Anschluss des Spiralkabels an der Steuerzentrale ist zuerst der Widerstand 8,2
K und der Jumper von der Sicherheitsklemme in der Steuerzentrale zu entfernen und
anschließend das Spiralkabel an der Steuerzentrale von links nach rechts gemäß der
Farbgebung der Leitungen anzuschließen. Das weiße Kabel ist mit WT, das rote Kabel
mit BR, das grüne Kabel mit GR und das schwarze Kabel mit SD zu verbinden.
Achtung! Wenn die Anschlussdose am Tor installiert ist, aber die Anlage zur Sicherung
der Tür im Tor nicht installiert ist, muss SD an der Verkabelungsklemme in der An-
schlussdose über einen Jumper mit GND kurzgeschlossen werden.
BESCHREIBUNG DER EIN- UND AUSGÄNGE DER STEUERZENTRALE
